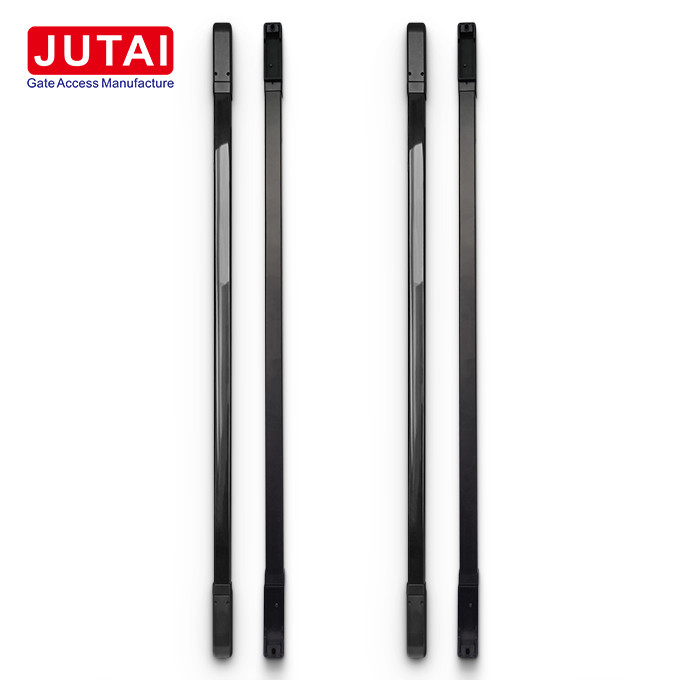

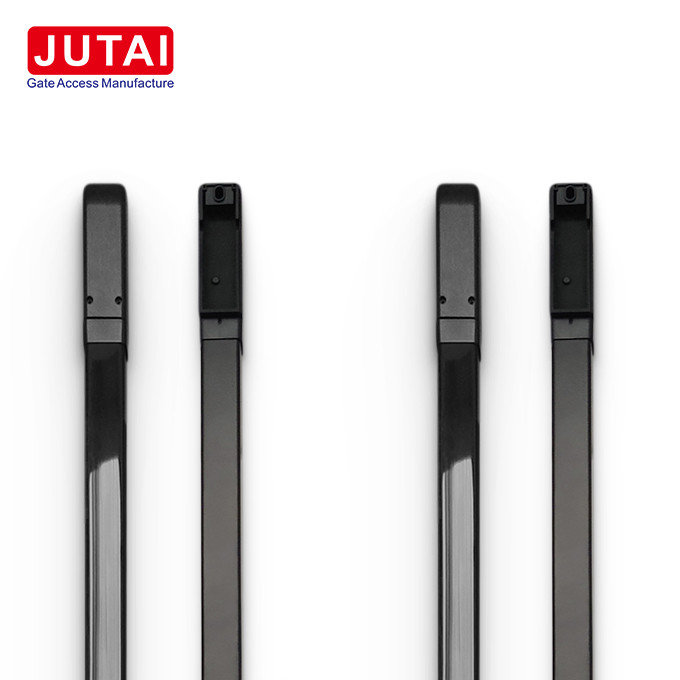

赤外線ライトカーテンセンサー 1m 4ビーム

製品名:JUTAI 安全ライトカーテンセンサー

製品説明:JUTAI 安全ライトカーテンセンサーは,産業用ドア,バリアゲート,住宅地の安全とセキュリティを確保するために設計された先進的なソリューションです.1メートル高さで4つの赤外線線で装備されていますこのセンサーは 卓越した機能と信頼性を備えています 厳しい環境や 強い光の干渉に 耐えるように設計されていますIP65の防水等級で強力な保護を提供します.
作業原理:JUTAI 安全ライトカーテンセンサーは,赤外線放射の放出,拡散,相互作用,反射,受信によって動作する.以下は,その作業原則の詳細な概要です:

1. 赤外線放出:センサーは内蔵赤外線放出器を使用して赤外線放出する.
2. 射線伝播 この赤外線は 既定の経路に沿って移動し 目に見えない検出障壁を作り出します
3. ターゲット相互作用: 対象物 が 射線 を 交差 する 時,赤外線 を 反射 し,吸収 し,散らか ることで,赤外線 と 相互作用 する.
4. 反射または散乱:センサーの赤外線受信機は,物体から反射または散乱された赤外線を捕捉します.
5. 信号処理:センサーは受信された信号を処理し,信号強度と周波数などの属性を分析し,その存在と距離などの物体に関する重要な詳細を決定します.
6. 出力結果:処理されたデータは電気信号またはデジタル信号に変換され,アクション,アラーム,またはデータログが起動します.

主要な特徴:

• 優れた耐久性: 激しい光の干渉や厳しい屋外環境に耐えるように設計され,長持ちの耐久性のためにIP65防水評価があります.
• 拡張検知範囲: 15mを超える検知範囲を誇るため,幅広く信頼性の高いカバーを提供します.

機能性:

1. 産業用ドア安全: 閉じる際に物体が検出された場合,ドアを自動的に再開し,安全プロトコルを強化します.
2. バリアゲート保護: バリアゲートに最適. センサーは,閉鎖中に人または車両を検知するとすぐにゲートを再開します.
3. 強化されたホームセキュリティ: 許可されていない侵入が検出されたときにリレー出力を起動して,潜在的な侵入者を効果的に抑えることで,家庭の安全性を高めます.
4. カスタマイズオプション: 安全ライトカーテンセンサーは,最適な適応性とパフォーマンスを確保するために,特定の要件を満たすために,さまざまな長さとビーム構成でカスタマイズできます.

仕様:

• モデル:PB20-16L15
• 技術:赤外線光学技術
• 検知モード: 存在検知
• ビーム数: 4 (カスタマイズできます)

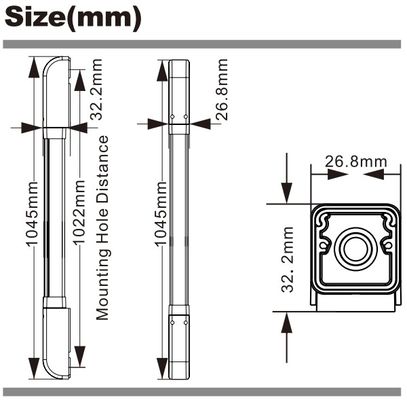

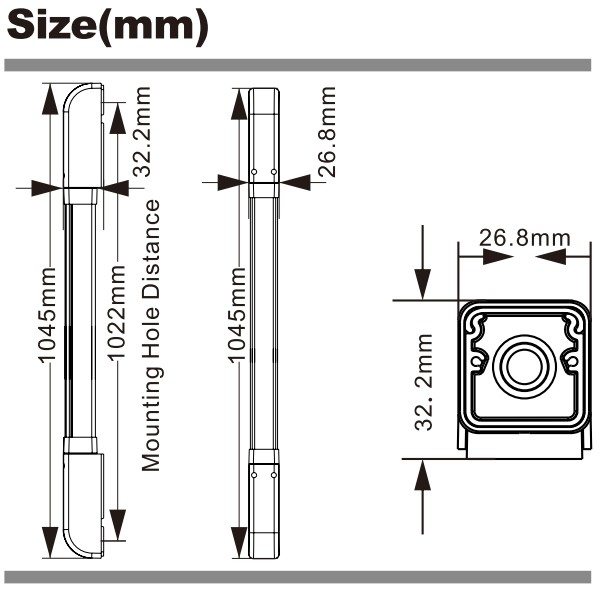

• 長さ: 1m (カスタマイズすることができます)
• 検知距離: 15m
• 動作電圧: 12Vから24V
• 送信機の稼働電流: <50mA
• 接着機の稼働電流: <50mA
• 応答時間: 50/100/150/200ms 調整可能
• 発射時間: 光束をブロックし,2秒で発射する.隣接する2つ以上の光束をブロックし,直ちに発射する.
• 発射方法:単線発射または多線発射 (選択可能)
• 作業温度: 20~60°C
• 相対湿度:最大で90%RH (凝縮しない)
• アラーム出力:有線出力,リレー出力30VDC@2A,125VAC@1A
• 出力方式 (ワイヤレスモデル):ワイヤレス送信 (NO/NC)
• 回転角: 180度水平
• IPレベル:IP65
• 材料: アルミ合金とPCプラスチック

操作手順:

カバーを外してワイヤーを接続します:

1. センサーの上と下のカバーを切り離します
2. ワイヤ接続を確立し,指定されたスレッドポートを通ってスレッド末端をルートします.

位置とマークホール:

1. 送信機と受信機を並列に並べて設置位置を確認する.
2. 壁の穴の位置を正確にマークしてください.

ドリルと固定:

1. パーカッションドリルを使って 前に決められた場所に穴を開けます
2. 穴に壁プラグを挿し込み,螺栓で固定します.

送信機と受信機を設置する:

1. 送信機と受信機を壁に固定するためにM3*25のスクリューを使用します.
2. 電源を接続して センサーの調整をテストします
3. 必要に応じて,アルミ管を回して角を調整します.
4. 順番に並べると,回転するスクリューをしっかりと固定します.

カバーを交換し,最終試験:

1. M2*8のスクリューでセンサーの上と下のカバーを固定します.
2. センサーの正常に動作することを確認するために最終試験を行う.

FAQ:

設置に伴う一般的な問題は何ですか?

• FAQのセクションでは,インストール上の潜在的な問題を扱っており, 効率的なインストールプロセスを確保するための包括的なソリューションを提供します.

センサーが正常に動作していない場合,どうやってトラブルシューティングを行うか?

• FAQには,インストールや運用段階で発生する問題を解決するために設計された詳細なトラブルシューティングのヒントが含まれています.
