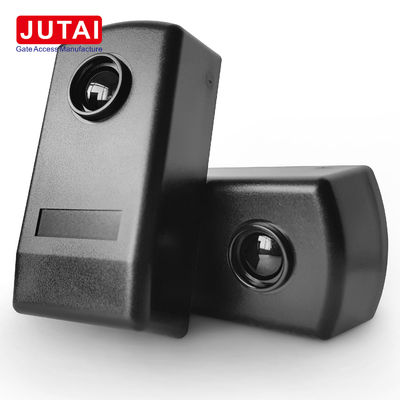

自動ゲート 12-24V AC/DC 防水 IP65 20 メートル検出範囲の有線赤外線光細胞センサー

JUTAI IR-20 赤外線ビームセンサーは、様々な用途でセキュリティと効率を向上させるために設計された最先端のデバイスです。高度な機能と堅牢な設計により、このセンサーは幅広い環境に最適で、包括的な保護と最適なパフォーマンスを保証します。

1. 内部へのアクセス:前面パネルをそっと持ち上げて内部コンポーネントを表示し、設置中のアクセスを容易にします。
2. ケーブル挿入とベース固定:指定されたハウジングスロットにケーブルを慎重に挿入します。安定性と信頼性のために、適切な取り付け金具を使用してベースを壁にしっかりと固定します。
3. 壁または金属表面への取り付け:壁取り付け用に直径5mmの穴を3つドリルし、適切なネジアンカーを挿入して光電センサーをしっかりと固定します。金属表面の場合は、直径3mmの穴を3つドリルし、セルフタッピングネジを使用してしっかりと取り付けます。
4. 接続:必要なケーブルを接続し、適切な絶縁と確実な接続を確認します。最適な動作のために、指定された電圧範囲（12-24V DC/AC）内で光電センサーに電源を供給します。
5. 適切な位置決めを確認:最適なパフォーマンスを得るために、光電センサーコンポーネントの正しい位置、アライメント、接続を確認します。正しく設定されている場合、赤色LEDインジケーターが消灯したままで、赤外線ビームが遮断された場合にのみ点灯することを確認します。
6. 前面パネルで覆う:接続を確認したら、前面パネルで光電センサーを覆います。前面パネルがしっかりと奥まで挿入され、内部コンポーネントを保護するためにしっかりと閉じられていることを確認します。
7. システムテスト:赤外線ビームを意図的に複数回遮断して、徹底的なシステムテストを実行します。リレー応答を観察して確認し、光電センサーの機能を検証します。
8. 前面パネルの固定:最後に、付属のネジを使用して前面パネルをしっかりと固定し、光電センサーにしっかりと取り付けられていることを確認します。

1. 設置場所の準備:最適な検出範囲を確保できる適切な場所を選択します。干渉を防ぐために、エリアに障害物がないことを確認します。
2. 取り付け位置:最大のカバレッジと検出範囲を得るために、適切な高さと角度で赤外線光電センサーを取り付けます。移動やずれを防ぐために、安定した安全な取り付け面を使用します。
3. 配線接続:適切な配線接続については、付属の配線図またはユーザーマニュアルを参照してください。電気的な問題を防止するために、すべての接続がしっかりと絶縁されていることを確認してください。
4. 電源:指定された電圧範囲（12-24V DC）内で安定した電源を供給します。設置中にユニットを損傷しないように、極性と電圧を再確認してください。
5. アライメントとテスト:適切な検出範囲を得るために、赤外線ランプがお互いに向かい合うようにアライメントします。赤外線ビームを遮断して光電センサーをテストし、リレー応答を確認して機能を検証します。
6. 微調整:パフォーマンスを最適化するために、必要に応じてアライメントと感度設定を調整します。光電センサーの微調整により、誤検出や検出漏れを最小限に抑えます。
7. 安全な設置:適切な動作を確認した後、付属の取り付け金具を使用して光電センサーをしっかりと固定します。すべての接続がしっかりと締まっていること、およびユニットが環境要因から保護されていることを確認します。

これらの設置ガイドラインを綿密にフォローすることで、JUTAI IR-20 20メートル有線赤外線光電センサーで最高の信頼性とパフォーマンスを確保し、お客様のニーズに比類のないセキュリティと利便性を提供できます。

JUTAI IR-20 赤外線ビームセンサーは、比類のないパフォーマンスを提供し、様々な環境で安全性と利便性を保証します。高度な機能、正確な検出能力、簡単な設置により、最新のアクセス制御およびセキュリティシステムに不可欠なものとなっています。

長年の蓄積と開発を経て、20メートル有線モデル、30メートル無線モデル、7メートル反射型赤外線センサー、カーテン光電センサーグループまで、赤外線製品群を完成させました。詳細については、注文情報リストを参照してください。
