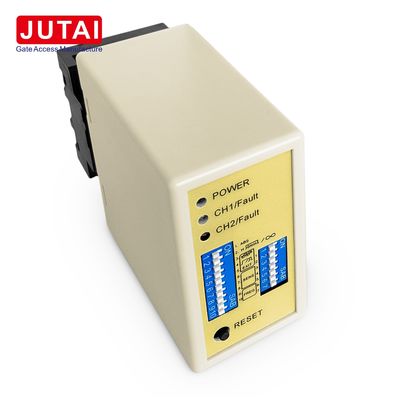

双チャンネル 12-24VADCループセンサー高精度と安定性

起源の場所	中国
ブランド名	JUTAI
証明	CE
モデル番号	LD-202
最小注文数量	1
価格	negotiable
パッケージの詳細	漫画
受渡し時間	5 - 8仕事日
支払条件	T/T、L/C、D/A、D/P、ウェスタンユニオン、ペイパル、マネーグラム、アリペイ
供給の能力	月1000枚

商品の詳細

電源	12-24VADC	迅速な応答時間	10~90ms
自動回転範囲	20〜2000	感度	16-Way Selectable/ 最高0.010%Dl/L/最低2.56%
作戦温度	-40 +70℃に	応答時間	オン/オフ10~90ms
HSコード	8608009000	パッケージサイズ	13.60cm * 8.60cm * 5.20cm
ハイライト	12-24vadcループセンサー , 12-24vadc 車両ループ検出器 , 2チャネルループセンサー

メッセージ

製品の説明

デュアルチャンネル 12-24VADC ループセンサー高精度・高安定性

LD-202 デュアルチャンネルループセンサーは、高度な方向認識機能と堅牢な保護システムを備え、車両検出アプリケーションにおいて卓越した精度と安定性を提供します。

広い検出範囲と高感度: 15～2000μH の広範囲な検出が可能で、車両を正確に検出するための優れた感度を備えています。
自動リセット機能: 誤動作時に自律的にリセットする機能により、システムの安定性と信頼性を向上させます。
方向認識機能: 車両の正確な移動検出とリレー出力トリガーのための高度な方向認識機能
40000V 雷保護: 雷サージに対する堅牢な保護により、長期間の使用に耐えます。
広い動作環境範囲: -40℃～+70℃ の温度範囲で動作し、過酷な条件下でも一貫したパフォーマンスを発揮します。

車両検出: 電磁誘導センサー技術により、インダクタンスの変化を通じて物理的な接触なしに車両を検出します。
方向認識: 特定の車両の移動方向を識別し、ゲート制御用のリレー出力をトリガーします。
自動リセット: 自己リセット機能により、シームレスな操作とシステムの信頼性を確保します。
リレー出力: ゲート開閉、信号機制御、車両カウント用の出力信号を提供します。

アプリケーション

交通管理システム
ゲート自動化
駐車場
アクセス制御
信号機制御
車両カウント

インジケーターライトとスイッチ

電源LED: 赤色の電源LEDは「電源オン」を示します。

CH1 検出LED:

常時点灯: 車両検出を示します。
ゆっくり点滅: ループの短絡またはループ後の巻き数が不足していることを示します。
速く点滅: ループの断線またはループ後の巻き数が多すぎることを示します。

CH2 検出LED:

常時点灯: 車両検出を示します。
ゆっくり点滅: ループの短絡またはループ後の巻き数が不足していることを示します。
速く点滅: ループの断線またはループ後の巻き数が多すぎることを示します。

ループの感度と周波数は、7ウェイディップスイッチと10ウェイディップスイッチの設定で調整できます。ユーザーはディップスイッチの設定を変更することで、8つの異なる設定を選択できます。

CH1 の感度設定にはディップスイッチ 6、7、8 を使用し、0.8 が最も感度が低く、0.015 が最も感度が高い設定です。

CH2 の感度設定にはディップスイッチ 3、4、5 を使用し、0.8 が最も感度が低く、0.015 が最も感度が高い設定です。

スイッチ設定

スイッチ 1 (S1): チャンネル 1 ループ機能選択 (10ウェイディップスイッチ)

DIP 1 & DIP 2: トレーラー（両チャンネル）用の特別な感度向上

(S1) D3、D4、D5 および (S2) D1、D2: 特別な機能設定 (モード 1、2、3 方向検出。モード 4、5、6 通常モード、2つのループ検出は分離)

(S1) D6 & D7 & D8 および (S2) D3 & D4 & D5: CH1 および CH2 感度選択設定 (8段階の選択肢)

(S1) D9 & D10 および (S2) D6、D7: 周波数設定 (20 K ～ 100 KHz)

リセットボタン: LD-200 は、ディップスイッチの設定を変更するたびにリセットが必要です。

ループの設置

ループは、「クイックセット」の黒色エポキシコンパウンドまたはホットビチューメンマスティックを使用して封止し、道路面とシームレスに一体化させる必要があります。

設置の際は、製品のプラグとソケットを垂直方向に保ってください。

システム統合

方向認識機能を備えた JUTAI LD-200/202 デュアルチャンネル車両ループ検出器シリーズは、多くのシングルチャンネルの出入りシナリオに最適です。 JUTAI One Door Controller (モデル: AC-11)、JUTAI Gate Barrier (モデル: BR-110)、および JUTAI 長距離 RFID リーダー (モデル: PUHF-9) と統合し、高温耐性ループコイル (モデル: JTHT-11) と組み合わせることで、シングルチャンネルの出入りアクセス制御システムの効果的なソリューションを形成します。
