2チャネルループ検出器 高感度方向認識 可変
商品の詳細
| 電力要件 | 110-240VAC (48〜63Hz) | 自動回転範囲 | 20〜2000 |
|---|---|---|---|
| 感度 | 16-Way Selectable/ 最高0.010%Dl/L/最低2.56% | 作戦温度 | -40 ～ +70℃ |
| 応答時間 | オン/オフ10~90ms | 仕様 | 136*8.6*52 |
| ハイライト | 2チャネルループ検出器 高感度,2チャネルループ検出器,調整可能なダブルチャネルループ検出器 |
||
製品の説明
2チャンネルループ検出器 高感度 方向認識 カスタマイズ可能

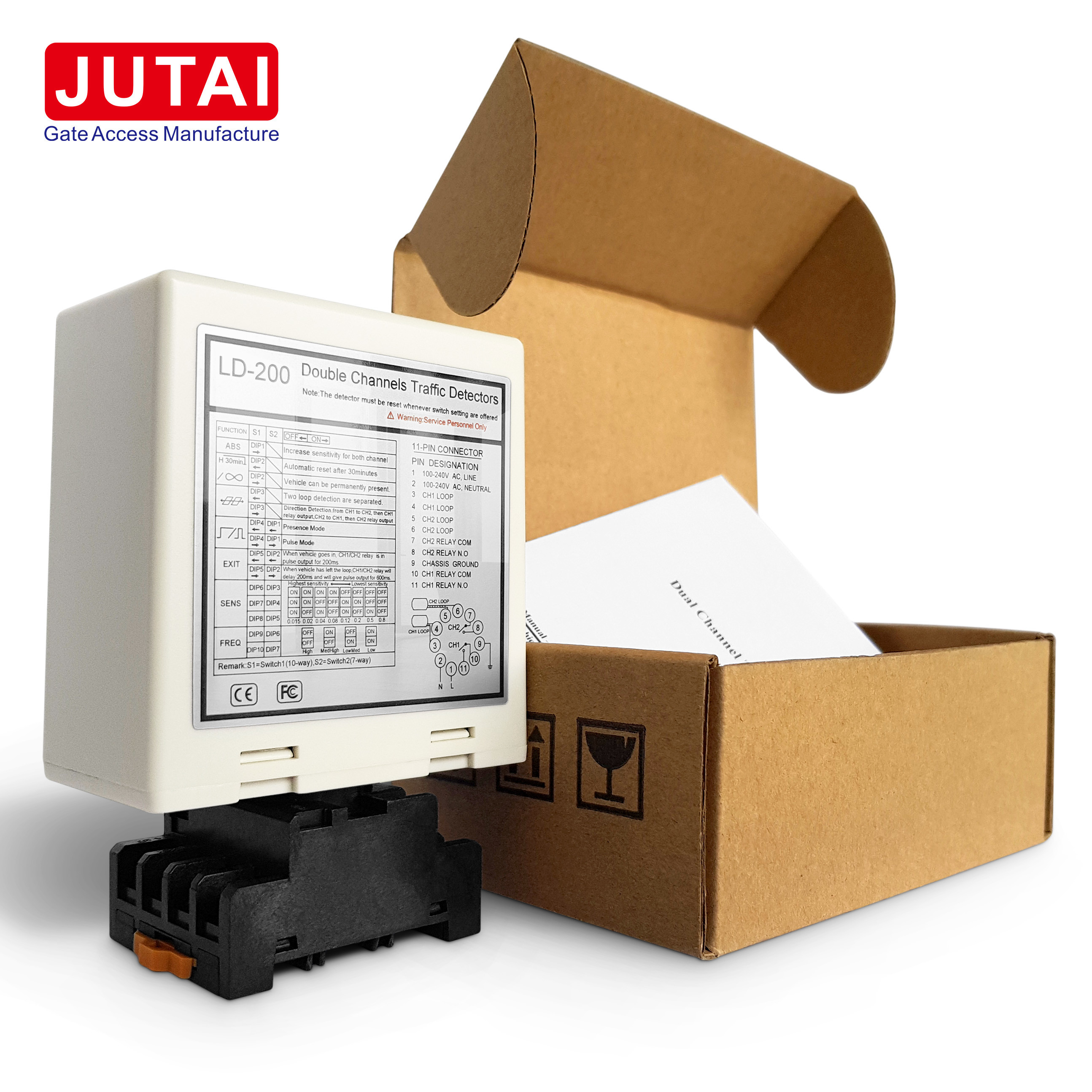

製品名: カスタマイズ可能なデュアルチャンネルループ検出器（パーキングブームバリアゲート用）
主な利点
- 広範な検知範囲と高感度: 15～2000μHの広い検知範囲と高感度により、正確な車両検知を実現
- 自動リセット機能: 誤動作時に自動リセットされ、システムの安定性と信頼性を向上
- 方向認識: 特定の車両の移動方向を識別し、それに応じてリレー出力をトリガー
- 堅牢な雷保護: 40000Vの雷保護により、長期間の耐久性と信頼性を確保
- 多様な動作環境: -40℃～+70℃の広い温度範囲で動作し、過酷な条件下でも安定した性能を発揮
コア機能
- 車両検知: 誘導検知技術を使用し、物理的な接触なしに車両を正確に検知
- 方向認識: 車両の移動方向を識別し、リレー出力をトリガー
- 自動リセット: 自動リセット機能を搭載し、シームレスな操作とシステムの信頼性を実現
- リレー出力: 車両検知時にリレー出力信号を提供し、ゲート開閉、信号機制御、車両カウントに使用
アプリケーション
- 交通管理システム
- ゲート自動化
- 駐車場
- アクセス制御
- 信号機制御
- 車両カウント
製品概要
インジケーターとスイッチ
- 電源LED（赤）: 「電源ON」を示すために点灯
- CH1検知LED:
- 点灯: 車両検知
- ゆっくり点滅: ループ短絡または巻き数不足
- 速く点滅: ループ断線または巻き数過多
- CH2検知LED:
- 点灯: 車両検知
- ゆっくり点滅: ループ短絡または巻き数不足
- 速く点滅: ループ断線または巻き数過多
感度選択
感度と周波数の調整は、7ウェイおよび10ウェイのディップスイッチ設定により容易に行えます:
- ディップスイッチ設定により8種類の感度設定が可能
- ディップスイッチ6、7、8はCH1感度（0.8～0.015）を制御
- ディップスイッチ3、4、5はCH2感度（0.8～0.015）を制御
スイッチ設定
スイッチ1（S1） - チャンネル1 ループ機能選択:
- DIP 1 & DIP 2: トレーラー（両チャンネル）用の特別な感度向上
- D3、D4、D5 および スイッチ2 D1、D2: 特別な機能（モード1、2、3 方向検知。モード4、5、6 通常モード）
- D6 & D7 & D8 および スイッチ2 D3 & D4 & D5: CH1 および CH2 感度選択（8段階）
- D9 & D10 および スイッチ2 D6、D7: 周波数選択（20 K～100 KHz）
リセットボタン注記: ディップスイッチの設定を変更するたびに、LD-200をリセットする必要があります。
設置ガイドライン
- コイルの切断サイズは長方形にしてください: 長さ1.0～2.0メートル、幅0.8～1.2メートル
- 可能な限り角の直角を避けてください
- 誘導コイルには強磁性線を使用し、総延長は最大500メートル
- 設置中は製品のプラグとソケットを垂直方向に保ってください
システム統合
方向認識機能を備えたJUTAI LD200/202デュアルチャンネル車両ループ検出器シリーズは、以下のものと統合された場合に、シングルチャンネルの出入りシナリオに最適です:
- JUTAI製ドアコントローラー（モデル: AC-11）
- JUTAI製ゲートバリア（モデル: BR-110）
- JUTAI製長距離RFIDリーダー（モデル: PUHF-9）
- 耐高温ループコイル（モデル: JTHT-11）
動作原理
入場プロセス
- 車がコミュニティ/駐車場に入り、2つのループコイルを同時に踏む
- LD-200/202が入場時にUHFリーダーをトリガー
- UHFリーダーがカードIDを読み取り、Wiegand出力経由でコントローラーに送信
- コントローラーがIDの有効性を検証し、リレー信号を出力してゲートバリアを開く
- 車が入場すると、バリアアームが自動的に下がります
- LD-100/102は安全性と衝突防止機能を提供します
退場プロセス
- 車がコミュニティ/駐車場から退場し、内部のUHFリーダーを通過する
- LD-200/LD-202がUHFリーダーをトリガーしてカードを読み取り、IDをコントローラーに送信
- コントローラーがIDの有効性を検証し、リレー信号を出力してゲートバリアを開く
- 車が退場すると、バリアアームが自動的に下がります
- LD-100/102は安全性と衝突防止機能を提供します
方向認識
方向認識機能により、車が別のUHFリーダーを通過した際に、デュアルチャンネルループ検出器が再度信号をトリガーしないようにし、システムへの入場または退場の記録のみを行います。
独立動作モード
JUTAI LD-200/202デュアルチャンネルループ検出器は、標準的な入退場のある駐車場に適した、2つの独立したシングルチャンネルループ検出器としても機能します。
この構成は、各機能に個別の検出器を使用する際のハードウェアコストを削減することで、コスト削減のメリットをもたらします。
