NO/NC出力 1m 4 ビーム安全防圧防圧防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防護防防防防防防防防防防防防防防防

起源の場所	中国
ブランド名	JUTAI
証明	CE
モデル番号	PB10-4L15
最小注文数量	1
価格	negotiable
パッケージの詳細	漫画
受渡し時間	5 - 8仕事日
支払条件	T/T、L/C、D/A、D/P、ウェスタンユニオン、ペイパル、マネーグラム、アリペイ
供給の能力	月1000枚

商品の詳細

IP等級	IP65	HSコード	8531100000
仕様	112138です5	機能タイプ	赤外線範囲と通信システム
検出タイプ	フォトン検出器	出力信号の種類	デジタル式
ハイライト	nc 出力安全ライトカーテン , nc出力 ip65 安全ライトカーテンセンサー , ピンチ対策のライトカーテン

メッセージ

製品の説明

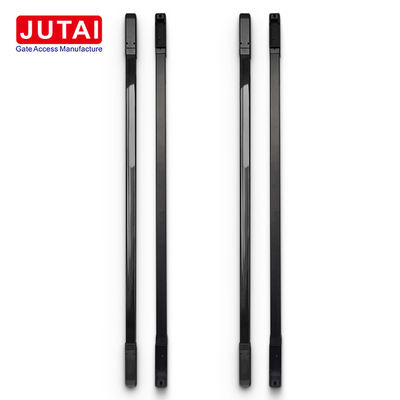

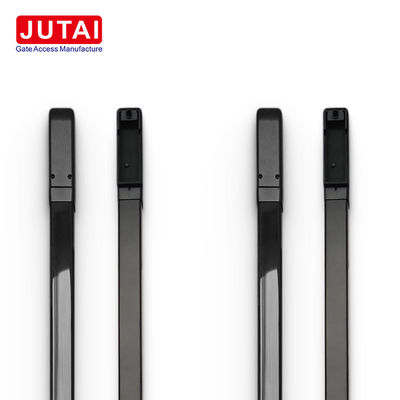

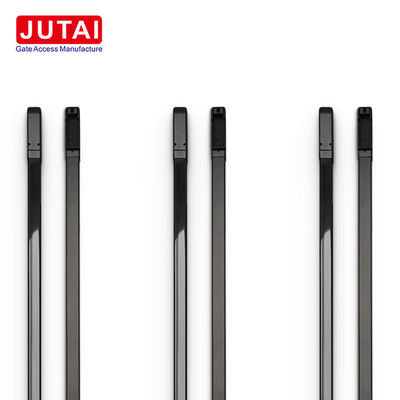

NO/NC出力 1m 4ビーム安全アンチピンチフォトセル安全光幕工業用ドア用

NO/NC出力 1m 4ビーム IP65 安全アンチピンチフォトセル工業用ドア用

安全光幕

工業用ドアの保護、バリアゲートの安全、ホームセキュリティのための究極のソリューションです。標準モデルは高さ1メートルで、4つの赤外線ビームを備えており、比類のない機能性と信頼性を提供します。

主な特徴

耐久性

機能性

カスタマイズオプション

当社の安全光幕センサーは、お客様の特定の要件に合わせて、さまざまな長さとビーム構成に調整できます。標準モデルには以下が含まれます:

当社の安全光幕センサーで、安心と安全性の向上を体験してください。信頼性が高く、カスタマイズ可能なソリューションで、お客様の敷地を効果的に保護してください。

仕様

モデル	PB20-16L15
技術	赤外線光学技術
検出モード	存在検知
ビーム数	4 (カスタマイズ可能)
長さ	1m (カスタマイズ可能)
検出距離	15m
動作電圧	12-24V
送信機動作電流	<50mA
受信機動作電流	<50mA
応答時間	50/100/150/200ms 調整可能
トリガー時間	光ビームを遮断すると2秒でトリガー、隣接する2つ以上のビームを遮断すると即座にトリガー
トリガー方法	シングルビームトリガーまたはマルチビームトリガー (選択可能)
動作温度	20~60℃
相対湿度	最大90%RH (結露なきこと)
アラーム出力	有線出力、リレー出力 30VDC@2A、125VAC@1A
出力方式 (有線モデル)	有線伝送 (NO/NC)
回転角度	水平180度
IPレベル	IP65
素材	アルミニウム合金とPCプラスチック

配線定義

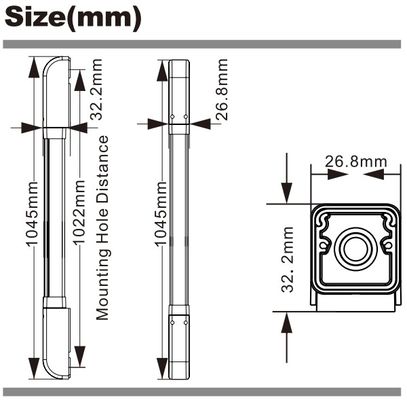

サイズ

設置

JUTAI赤外線カーテンフォトセルの設置方法は？お客様の参考のために、設置図をステップバイステップで記載しており、設置をシンプル、簡単、迅速に行えます。

操作手順

カバーを取り外し、配線を接続します: 上下のカバーを取り外します。配線を接続し、ねじ込みポートからリード線の端部を引き出します。
位置決めとマーキング: 設置位置を確認します。送信機と受信機を平行に配置します。穴の位置をマークします。
ドリルと固定: パーカッションドリルを使用して、壁のマークされた位置に穴を開けます。穴にウォールプラグを挿入し、ネジで固定します。
送信機と受信機の取り付け: M3*25ネジを使用して、送信機と受信機を取り付けます。電源を接続し、アライメントをテストします。必要に応じて、アルミニウムチューブを回転させて角度を調整します。アライメントが完了したら、回転ネジをロックします。
カバーの交換と最終テスト: M2*8ネジを使用して、上下のカバーを固定します。最終テストを実行して、正常に動作することを確認します。

よくある質問

設置プロセス中に、よくある質問に対する回答をまとめました。これらの回答は、潜在的な問題や一般的な質問に対処しており、時間を節約し、スムーズな設置を保証します。
