高速ローリングシャッター ドア / 産業用スタッキング ドアのためのマイクロ波センサー

高速ローリングシャッター ドアのマイクロ波センサー 産業ゲートと産業スタッキングドア

製品説明:

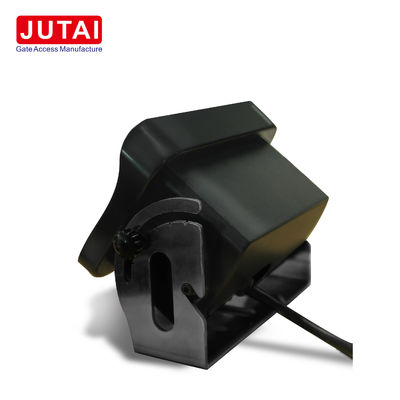

RP42-9ME/RVP42-9MGは,ドア,ゲート,道路障壁などの産業環境における車両および人間検出のために特別に設計された高度な運動レーダー検出器です.車両と歩行者検出のための二重リレーを装備この検出器は,様々な要求に応じたカスタマイズ可能なリレー出力を提供します.RVP12-9ME/RVP42-9MGには,水平移動する車両や歩行者に対する認識とフィルタリング機能が含まれています..

検知領域調整:

• マイクロ波帯は,狭い範囲と広い範囲の両方で,異なる装置に適応できます.
• 狭いレンズをレーダーモジュールに固定して 狭い設定を簡単に設定します
• モジュールを左または右に回し,正確にカスタマイズするために上下傾きで検出領域を調整します.
• 外部設定装置は必要ないし,感度ポテンチオメーターで検出領域を微調整する.

2つのリレー出力:

• このセンサーには2つのリレーが搭載されています.A. 車両検出リレーがアクティブです. B. 人身検出リレーがアクティブです. C. 両方のリレーが組み合わせモードでアクティブです.
• リレーの設定を プロジェクトの要求に応じて 調整する

方向認識:

• 方向検知を設定する: A. センサーに向かって前向きの動き. B. センサーから離れて後ろ向きの動き. C. 前向きと後ろ向きの両方.

エネルギー節約:

• エネルギー効率と害虫対策を向上させ 接近する交通機関がある場合にのみドアを起動します
• 離陸時に自動閉めることで エネルギーの最適利用が保証されます

ワークフローの最適化

• 手間無しにドアを開ける
• 新規設置と改装の両方に適しており,自動機能のドックと歩行者ドアに対応します.
• 調整可能な検出設定は,歩行者,フォークリフト,並行交通の正確なフィルタリングを保証し,接近する車両と離れる車両を区別します.

産業用ドア用のJUTAI開口センサー:

• スピードドア,スタッピングドア,ガレージドアなど,様々な産業用ドアの用途に最適です.

利点:

• ドップラーレーダー技術により 感知領域をカスタマイズできます
• 車両と人間の検出のための内蔵2チャネルリレーで 機能性と多様性を向上させます

製品パラメータ:

• 応用技術:ドップラーレーダー
• 送信周波数 24.125GHz
• トランスミッションパワー: <20dBm
• 検知高度:2.0m~9.0m
• 角度調節: 縦方向 0°~90°
• 検出速度: 5cm/s~25km/s
• 検知エリア (30°アングル): 3.0m3.5m @ 高さ: 2m, 6.5m8.5m @ 高さ: 9m
• 動作電流: <100mA
• 電源周波数: 50Hz
• 温度範囲: -30°C から +60°C
• 相対湿度 0%~95%,冷却なし
• 保護グレード:IP65
• リレー出力: 24VDC @ 1A, [email protected]
• 外側の寸法: 164mm x 111mm x 94.5mm
• ケーブル長さ: 7m
• センサー重量: 650g
• 動作電圧: 12~36VADC
