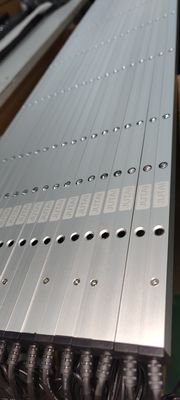

ガレージドア 安全ライトカーテン 赤外線センサー IP67 防水 8m 検出距離

概要

深?? ジュタイ通信株式会社によるブランキングライトカーテン - CL15-8L8は,産業用ドアの安全性と効率性を向上させるために設計された高度な安全装置です.強力なアクティブ赤外線センサーを搭載し 優れた光抵抗性があります, 異なる照明条件で信頼性の高いパフォーマンスを保証します. 印象的な検出範囲で最大8メートル,迅速な応答時間このセンサーは様々な産業用アプリケーションにおける安全監視に不可欠です職場の安全にとって貴重な資産です.

• 原則: 通常,発射器 と 受容器 を 用い て 光 の カーテン システム を 形成 する.発射器 は 並列 の 赤外線 束 を 放出 し,受容器 は この 束 を 受け入れる.光のカーテンが物体によって遮断されたとき光信号の変化を検出します.
• 産業用ドアの破損防止:産業用ドアのシナリオ (工場の大きなローリングドア,ガレージドアなど) では,物体 (人員,車両,物品など) が破損した場合) は,ドアの下のエリアに入ります. 下降または閉じる過程でカーテンセンサーがすぐに検出し 制御システムに信号を送り ドアの閉じるのを止めたり 開くのを逆転させる扉が物体を粉砕し,損傷や安全事故を引き起こすのを防ぐこと.

• ブラッキング機能は,梁が上から下へと連続的にブロックされる場合,リレーが起動しないように機能し,通常のドア閉鎖とみなされます.ドアの底部にある梁が閉じる際に遮断されている場合,リレー信号は出力されます.
• 生産効率と柔軟性を向上させる:安全性を犠牲にせずに,不要な停止を誘発する状況を回避できる.産業プロセスの円滑な進行を可能にします.

重要な 教訓

ブランキングライトカーテン (Blank Light Curtain) は,カーテン全体に影響を及ぼさず,検出フィールドの特定のセクションを無効化したり"ブランキング"したりできる特殊な安全装置です.この特徴は,機械や生産プロセスが定期的に光のカーテンフィールドを中断する環境で不可欠です選択的にこれらの領域を遮断することで,ライトカーテンが遮断されていない部分で予期せぬ中断を検出することによって保護を維持します.無駄な停止や偽アラームなしで安全を確保するこの機能は,柔軟性と安全性の両方が決定的な複雑な自動化された環境で特に有益です.

技術的特徴と利点

• 無事にシステム統合: 異なるドア制御システムと簡単に統合できるように設計され,互換性とスムーズな操作を保証します.
• 適応 できる 装置: ドアの端に直接設置可能で,さまざまなドア構成や設置シナリオに対応する柔軟性があります.
• 調整可能な長さ: 2mと2.5mなどの様々な長さで利用可能で,特定の設置要件を満たすカスタマイズが可能.
• コンパクト で 効率 的 な 設計: CL15-8L8モデルは,自動ドアとゲートのために特別に設計されたコンパクトなライトカーテンで,最小限の足跡で信頼性の高い安全対策を提供しています.
• 広範囲の適用範囲: 高速ドア,断面ドア,ローリングドア,垂直閉じる望遠鏡ドア,貨物エレベーターに最適で,さまざまな産業環境で多用性を示しています.
• 精密 な 検出 能力: 透射線技術を用いて,個人や物体の存在を正確に検出し,事故を防止し,ドア操作信号を間に合うようにします.
• 柔軟な出力オプション: 複数の出力方法 (NO/NCとCOM) を提供し,さまざまなドア制御システムとの統合に柔軟性を高めます.
• エネルギー 効率: DC12Vで低電流消費 20mA未満で,DC12-24Vの作業電圧範囲内で動作し,エネルギー効率の良い性能を保証します.
• 簡素 な 配線: 送信機と受信機の間には同期電線の必要性がなくなり,現場の配線を簡素化し,材料コストを削減する.同期信号は赤外線線に埋め込まれています.,円盤の論理で同期を保証する
• 技術サポートとサービス: 総合的な技術サポートとサービスオプションが提供されています.すべての問題が迅速に解決され,顧客が設置と保守に必要な支援を受けることを確保する.

調整可能な長さと強力な技術サポートを強調することで,Light Curtain CL15-8L8は様々な産業環境のための汎用的で信頼性の高い安全ソリューションとして位置づけられています.

テクニカル仕様

設置ガイドライン

ステップ1: 蓋を外してワイヤーを接続する

1. 切り離すカバー: センサーの上と下のカバーを慎重に外します.
2. ワイヤ接続: 必要なワイヤ接続を確立し,指定されたポートを通って糸端をルートします.

ステップ2:位置と穴をマークする

1. アライナイン: 送信機と受信機を並列に並べて,正しい設置位置を決定します.
2. 標識: 穴の位置を壁に正確にマークし,正確な掘削をします.

ステップ3: 掘り出し 修理

1. 掘削: 標識された位置に穴を開けるために,打撃ドリルを使用します.
2. 確保する: 穴に壁プラグを挿し込み,螺栓で固定します.

ステップ4: 送信機と受信機をマウントする

1. マウント: M3*25 スクロールを使用して送信機と受信機を壁に固定します.
2. 電源接続: 電源を接続してセンサーの位置をテストします.
3. 調整: 必要 と し たら,アルミ 管 を 回転 し て 角度 を 調整 し て ください.回転 螺栓 を 固定 し て 固く 締め て ください.

ステップ 5: 蓋を交換し,最終試験

1. 覆いを再固定する: 上部と下部の蓋をM2*8の螺栓で再固定する.
2. 最終 テスト: センサーの適切な機能を確保するために,包括的な試験を行う.

職場 の 安全 を 強化 する

ドアセンサー 光細胞ライトカーテンで 産業作業の安全性を高めます8メートル検出範囲を含む柔軟な設置オプションと正確な検出機能産業環境における安全性を向上させるための信頼できる選択となりますCL15-8L8ライトカーテンの品質と性能を信頼して 最適なセキュリティと心の安らぎを 提供します

企業概要

深?? ジュタイ通信株式会社 (株) は,強力な研究開発能力と産業用アプリケーションのための革新的な安全ソリューションで知られる業界で著名なリーダーです.安全性と効率性の最高水準を満たす製品を開発することに焦点を当てています顧客のニーズを満たすためのカスタマイズ可能なソリューションを提供し,それぞれの製品が最適なパフォーマンスに合わせられていることを保証します.パーソナライズされた安全ソリューション.
