パーソナライズド ブランキング 安全ライト カーテン 1.5m 長さ 8m 範囲 IP67 -30°C 動作
商品の詳細
| IP等級 | IP67 | 検出距離 | 8m |
|---|---|---|---|
| 材料 | アルミニウム合金 | 特徴 | 耐食性 |
| 電源電圧 | DC12-24v | 動作温度 | -20〜60℃ |
| 動作電流 | <50ma> | 出力 | 番号/Nc,COM |
| 動作電流 | < 20mA@DC12V | 仕様 | 150*2.1*1.5cm |
| ハイライト | 8m 範囲を遮る 安全ライトカーテン,パーソナライズド ブランキング 安全ライトカーテン,IP67 ブランキング 安全ライトカーテン |
||
製品の説明
カスタマイズされたブランキング安全ライトカーテン 1.5m 長さ 8m 範囲 IP67 -30℃ 動作
製品概要
製品PDFをダウンロード
CL15-8L8 赤外線安全ライトカーテンセンサー ブランキング機能付き 工業用ドア向け、過酷な環境での信頼性の高い安全保護のために設計されています。
動作モード
ブランキングモード
- 安全ライトカーテンはドアの隙間に設置されます
- ドアが正常に閉じるとき、ライトビームは上から下へ順番に遮断されます
- この順次遮断は、通常のドアクローズアクションとして認識されます
- 閉鎖中にオブジェクトが下を通過してライトビームを遮断した場合、ドアが開きます
ノーマルモード
- ドアの内側と外側に設置
- ドアが閉じているときはライトビームは通過しません
- ライトビームの遮断は即座にドア開信号をトリガーします
主な利点
- 寒冷地ドアや湿度の高い環境に適しています: -25℃ 動作
- 同期ワイヤーコントロールボックス不要
- 高速応答速度: 0.03秒
- 日光や電磁干渉に強い
- カスタマイズ対応可能
技術仕様
| モデル | CL15-8L8 |
|---|---|
| 技術 | アクティブ赤外線センサー 強光耐性 |
| 検出範囲 | 最大8メートル |
| 応答時間 | 高速かつ信頼性 |
| 動作電流 | <20mA (DC12V) |
| 動作電圧 | DC12-24V |
| 出力方法 | NO/NC および COM |
| 用途 | 高速ドア、セクショナルドア、ローリングドア、垂直閉鎖伸縮ドア、貨物用エレベーター |
| 保護高さ | 最大1225mm (隠蔽モード)、1305mm (ノーマルモード) |
| 動作温度 | -25 ～ +70℃ |
| 保護レベル | IP67 |
| シェル素材 | アルミニウム合金 |
設置ガイド
ステップ1: カバーを取り外し、配線する
- カバーの取り外し: センサーの上部と下部のカバーを慎重に取り外します
- 配線: 必要な配線を行い、端子を所定のポートに通します
ステップ2: 位置決めと穴あけ位置のマーキング
- 位置合わせ: 送信機と受信機を平行に配置し、正確な設置位置を決定します
- マーキング: 正確な穴あけのために、壁の穴の位置を正確にマークします
ステップ3: ドリルと固定
- 穴あけ: パーカッションドリルを使用して、マークした位置に穴を開けます
- 固定: 開けた穴にウォールプラグを挿入し、ネジで固定します
ステップ4: 送信機と受信機の取り付け
- 取り付け: M3*25ネジを使用して、送信機と受信機を壁に取り付けます
- 電源接続: 電源を接続し、センサーのアライメントをテストします
- 調整: 必要に応じて、アルミニウムチューブを回転させて角度を調整します。アライメントが完了したら、回転ネジをしっかりと締めます
ステップ5: カバーの取り付けと最終テスト
- カバーの取り付け: M2*8ネジを使用して、上部と下部のカバーを元に戻します
- 最終テスト: センサーが正常に機能することを確認するために、包括的なテストを実施します

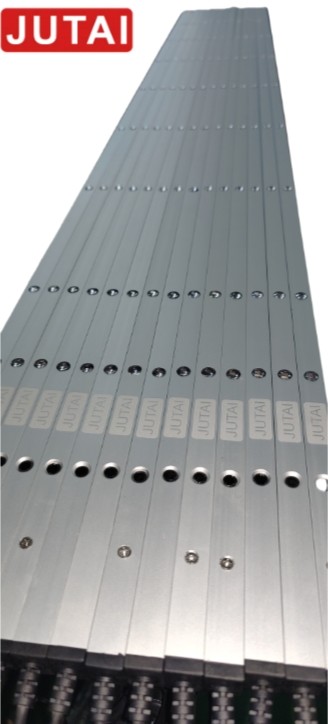

製品画像
