JUTAI 安全 遮光 ライト バリア 2m 長さ 粘着 填充 IP67 -30°C
商品の詳細
| IP等級 | IP67 | 検出距離 | 8m |
|---|---|---|---|
| 材料 | アルミニウム合金 | 特徴 | 耐食性 |
| 電源電圧 | DC12-24v | 動作温度 | -20〜60℃ |
| 動作電流 | <50ma> | 出力 | 番号/Nc,COM |
| 動作電流 | < 20mA@DC12V | 仕様 | 200*2.1*1.5cm |
| ハイライト | IP67 ブランキング・ライト・バリア,安全 2m 遮光灯障壁,粘着料を詰め込む 薄光障壁 |
||
製品の説明
JUTAI 安全遮蔽光幕 2m長 膠體填充 IP67 -30℃
CL20-8L8 紅外線安全光幕感測器，具備工業門遮蔽功能
產品介紹
JUTAI 安全光幕 CL20-8L8 通過在發射器和接收器之間產生光束來建立保護屏障。當物體或人員進入網格區域時，光束會被中斷，立即觸發安全系統採取適當的行動。它通常安裝在門、自動門、升降設備等設備的關鍵點，以快速偵測潛在的擠壓風險。廣泛應用於工業和商業環境，是自動化系統的重要組成部分，尤其是在需要高安全標準的場合。
操作模式
遮蔽模式
- 安全光幕安裝在門縫內
- 當門正常關閉時，光束會從上到下依次被阻擋
- 系統將此順序阻擋識別為正常的門關閉動作
- 當門關閉時，物體阻擋光束，將導致門立即打開
正常模式
- 安裝在門的內側和外側
- 門關閉時，光束不通過
- 無論哪個光束被阻擋，系統都會立即輸出門打開信號
主要特點
- 包含發射器和接收器
- 工作範圍 1-8 米
- 最大保護高度：隱藏模式和正常模式下均為 1820mm
- 外殼材質：鋁合金
產品優勢
- 適用於冷庫門和潮濕環境（-25℃ 溫度範圍）
- 無需同步線控制盒
- 響應速度快：0.03 秒
- 抗陽光和電磁干擾
- 支持客製化（數量）
技術參數
| 參數 | 發射器 | 紅色 |
|---|---|---|
| 工作電流 | <20mA@DC12V | <65mA@DC12V |
| 工作電壓 | DC12-24V | DC12-24V |
| 工作範圍 | 1-8m | 1-8m |
| 最大保護高度 | 1820mm (兩種模式) | 1820mm (兩種模式) |
| 輸出 | NO/NC, COM | 黑色 |
| LED 狀態 | 紅色（物體被阻擋），藍色（未阻擋），藍色閃爍（需要對準），藍色常亮（正常），紅色快速閃爍（電壓問題） | 光電管數量 |
| 8 | 工作溫度 | 工作溫度 |
| -20℃ ~ +60℃ | 防護等級 | 防護等級 |
| IP67 | 外殼材質 | 外殼材質 |
| 鋁合金 | 接線圖 | 接線圖 |
線顏色
| 接收器 | 發射器 | 紅色 |
|---|---|---|
| DC12V-24V | 綠色 | 綠色 |
| 連接到 GND | - | 黑色 |
| NO/NC (預設 NO) | - | 黑色 |
| COM | - | 黑色 |
| GND | 通電後一分鐘內，綠線觸碰接收器 GND 五次（紅燈閃爍），黃線將變為 NC。 | 通電後一分鐘內，綠線觸碰接收器 GND 五次（紅燈閃爍），黃線將變為 NC。 |
故障排除指南
故障現象
| 解決方案 | 通電後燈光緩慢閃爍 |
|---|---|
| 發射器和接收器未對準；重新調整對準 | 紅色燈快速閃爍（發射器端） |
| 發射器端電壓低於 9V 或高於 28V | 光幕正常，但門無防夾動作 |
| 接線錯誤 | 無法進入隱藏模式 |
| 1. 門下降過程中漏光 | 2. 最底部的光束被阻擋 3. 未達到連續阻擋的最小距離 安裝和使用注意事項 |
將連接電纜遠離高壓或大電流導體
- 確保門下部或障礙物滿足連續阻擋的最小距離
- 用乾燥、柔軟的布擦拭發射器和接收器窗口，防止灰塵堆積
- 請勿彎曲或扭曲光幕
- 避免接收器直接暴露在陽光或其他紅外光源下
- 避免刮傷紅外鏡片表面

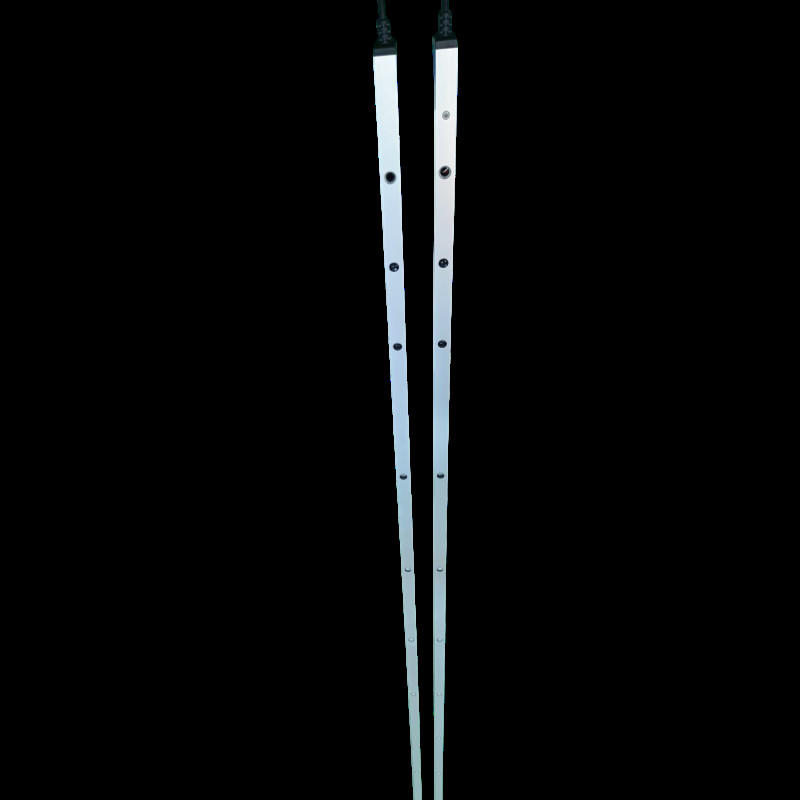

- 產品圖片
