LD-200 駐車障壁アクセス車両検出器のためのダブルチャネルループセンサー

起源の場所	中国
ブランド名	JUTAI
証明	CE
モデル番号	LD-200
最小注文数量	1
価格	negotiable
パッケージの詳細	漫画
受渡し時間	5 - 8仕事日
支払条件	T/T、L/C、D/A、D/P、ウェスタンユニオン、ペイパル、、アリペイ
供給の能力	月1000枚

商品の詳細

感度	20〜2000μH	感度設定	16-Way Selectable/ 最高0.010%Dl/L/最低2.56%
作戦温度	-40 ～ +70℃	応答時間	オン/オフ10~90ms
仕様	13.68.65.2mm	力	110-240VAC (48〜63Hz)
頻度	4段階スイッチ選択可能：20～80KHz	湿度	最大 95% の相対湿度 (結露なし)
回路保護	PCB とすべてのコンポーネントを覆うコンフォーマルコーティング	接続	ソケットマウント-11ピンオス(JEDEC B11-88)
サイズ	75mm×43mm×110mm	ABS	はい
ハイライト	駐車障害物アクセスループセンサー , LD-200 ダブルチャネルループセンサー , 車両検出器ループセンサー

メッセージ

製品の説明

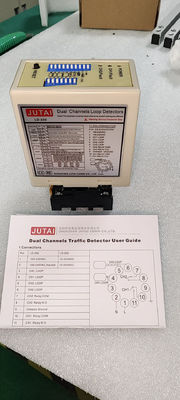

LD-200 デュアルチャンネルループセンサー（パーキングバリアアクセス車両検出用）

プロフェッショナルデュアルチャンネル車両ループ検出器

JUTAIデュアルチャンネル交通検出器（LD-200/202）は、車両を検出し、駐車アクセス制御システムに信頼性の高い交通監視を提供するように設計されています。

デュアルチャンネル操作

2つの独立したループ（CH1およびCH2）で車両を検出し、包括的な監視を行います

視覚的インジケーター

電源LED（赤）は「電源オン」を示し、CH1およびCH2検出LEDは車両検出とループの状態を示します

調整可能な設定

DIPスイッチによる感度と周波数の調整でカスタマイズされた操作が可能

複数の操作モード

方向検出およびリセット機能付き通常操作のための様々なモード

技術的利点

コンパクト設計: 既存システムへの統合が容易な、よく設計されたハウジング
包括的な診断: ループと設置の問題の正確な診断
選択可能な存在時間: 車両がループ上に留まっている間、出力を固定時間に制限できます
周波数管理: 周波数設定で隣接するループ間の干渉を排除
方向検出: CH1からCH2への移動はCH1リレーをトリガーします。CH2からCH1への移動はCH2リレーをトリガーします
感度制御: 7ウェイおよび10ウェイDIPスイッチ設定で調整可能

操作モード

LD-200シリーズ検出器は、以下のいずれかのモードに設定できます:

プレゼンスモード
パルスモード
ABロジックプレゼンスモード（バリア操作）
ABロジックパルスモード（カウントロジック）

仕様	詳細
ループインダクタンス	20-2000μH
感度	8段階選択可能最高: 0.015% DL/L 最低: 0.8% DL/L
周波数	4段階スイッチ選択可能: 20-80KHz
電源要件	110-240VAC（48～62Hz） 12-24VADC（48～62Hz）
動作温度	-40℃～+70℃（-111℉～+158℉）
応答時間	10-90MS
視覚的表示	電源LED: 赤チャンネルLED: 緑
湿度	結露なきこと、相対湿度最大95%
サイズ	75mm x 43mm x 110mm

自動ゲートシステム
信号機制御
ゲート駆動機構
操作バリア
駐車案内システム
駐車場でのカードディスペンサーの起動
駐車バリア制御
車両アクセス制御
交通制御/料金システム
車両カウントシステム
電動ゲートおよびドア
セキュリティボラード/シャッター/ガレージドア
カメラトリガーシステム

インジケーター機能

電源LED（赤）: 「電源オン」を示します
CH1検出LED:
- 常時点灯: 車両検出
- ゆっくり点滅: ループ短絡または巻き数不足
- 速く点滅: ループ断線または巻き数過多
CH2検出LED:
- 常時点灯: 車両検出
- ゆっくり点滅: ループ短絡または巻き数不足
- 速く点滅: ループ断線または巻き数過多

スイッチ設定

感度と周波数の調整は、7ウェイおよび10ウェイDIPスイッチ設定で行われます:

リセット要件: DIPスイッチの設定を変更するたびに、LD-200をリセットする必要があります。

設置ガイドライン

誘導コイルには強磁性線を使用してください（合計長500メートルまで）
コイルカットサイズ: 長方形 1.0-2.0m × 0.8-1.2m
角の直角を避ける
設置中は製品のプラグとソケットを垂直方向に保ってください

入場プロセス

退場プロセス

両方のループコイルが車の入場を検出します
LD-200/202が入場時にUHFリーダーをトリガーします
UHFリーダーがIDをコントローラー（AC-11）に送信します
コントローラーがリレー信号を出力してゲートバリアを開きます
車が入場し、バリアが自動的に下がります
LD-100/102が安全性と衝突防止機能を提供します

車が退場時にUHFリーダーを通過します
LD-200/202がUHFリーダーをトリガーしてカードIDを読み取ります
コントローラーがIDの有効性を検証し、ゲートバリアを開きます
車が退場し、バリアアームが自動的に下がります
LD-100/102が安全性と衝突防止機能を提供します

トラブルシューティングガイド

症状	解決策
検出器が機能しない	リセットボタンを押す
赤色LEDインジケーターが完全に点灯しない	電源を確認する
緑色LEDがゆっくり点滅する	ループ短絡または巻き数不足 - 周波数を下げるか、巻き数を増やす
緑色LEDが速く点滅する	ループ断線または巻き数過多 - 周波数を上げるか、巻き数を減らす
