110-240V シングルチャネル ブームバリアループセンサー LD-100 車両検出器

1. 紹介:
   • 駐車場障壁ゲートループ検出器は,駐車場障壁ゲートのために特別に設計されたセンサーで,あらゆるタイプの車両を効率的に識別し検出することができます.超大型車両を含む自動でゲートを開けて閉めるようにします
2. 特徴:
   • シングルチャネル 車両検出器
3. 利点:
   • 幅広いセンサー範囲と高い感度: 15〜2000μHのセンサー範囲と高い感度で,さまざまな車両を正確に検出し,信頼性の高い検出性能を保証します.
   • 自動リセット機能: 障害が発生した場合にセンサーは自動的にリセットされ,手動介入の必要性がなくなり,システムの安定性と信頼性が向上します.
   • 多重検出レベル選択:0.008%DL/Lから2.50%DL/Lまでの16つの選択可能なレベルを備えており,特定の要求に応じて調整できます.異なるアプリケーションシナリオに適している.
   • 40000V 雷保護: 強力な 40000V 雷保護装置を装備し,雷による損傷からセンサーを効果的に保護します.
   • 幅広い作業環境: -40°Cから+70°Cの温度範囲で,厳しい天候条件でも安定した動作を保証する幅広い作業環境に適しています.

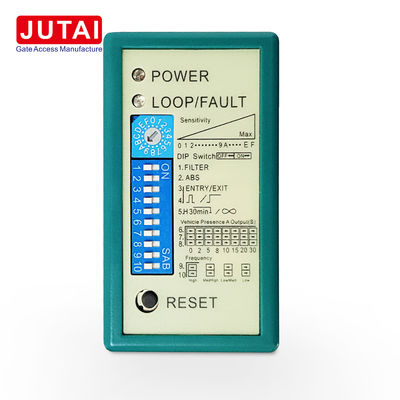

指示とスイッチ:

• パワーLED:RED パワーLEDは"電源オン"を表示します.
• LED を検出する:
  • 連続オン: 車両の検出を表示する.
  • ゆっくりと点滅すると,ループが短回路になったり,ループの後に回転する回数が不十分だったりします.
  • 瞬く間に点滅する:ループがオープン回路かループの後で回転が多すぎることを示します.
• スイッチ1 (トリムポット) 感度選択
  • ループの感度は"感度"と表示されたトリンポットで調整できます.ユーザは, 0 が最も敏感で, "F" が最も敏感で,トリンポットを回して 16 つの異なる設定を選択することができます.
• スイッチ2 (ディープスイッチ設定):
  • DIP1 & DIP2 特殊機能の設定:
    • DIP1 ON:出力は2秒遅れている. (車両の速度が8km/hを超えるとリレー出力は不要です.)
    • DIP2 ON: 車両を離れる際の,特にトレーラーへの無意のリレーを避けるために感度を高めます.
  • DIP3 & DIP4 設定リレーB出力:

    DIP モード	リレーB出力	ループコイル 状態_L
    オフ オフ	車両が動いているとき,リレーBの出力は200m/s	リレーB出力タイプ_
    オンオフ	車両が離れているとき,リレーBの出力は600m/s	リレーBは現在出力になります. リレーB出力タイプはありません.
    オン オン	ループをテストするために使用できます.ループが故障した場合,リレーBはオンになり,故障が修正されると切断されます.

  • DIP 5 自動リセット設定:

    DIP モード	現モード
    オン	車両は永久に存在することができます (車両が左または手動のリセットがない限り,自動リセットはありません)
    オフ	正常モード (車両が30分後に自動的にリセットされ,誤った操作を解決するために使用される.推奨される場合)

  • DIP6とDIP7とDIP8の設定リレー ADelay:

    DIP モード	出力遅延
    オフ オフ オフ	0 秒 出力
    オン オフ オフ	2秒出力
    オフ オフ	5秒出力
    オン オン オフ	8秒出力
    オフ オフ ON	10 秒 出力
    オン オフ ON	15 秒 出力
    オフ オン オン	20秒出力
    オン オン	30秒 出力

  • DIP9 と DIP 10 設定周波数 (40 K から 100 KHz):

    DIP モード	頻度
    オフ オフ	高い
    オンオフ	中等 - 高
    オン /オフ	中等 - 低い
    オン オン	低い


    • 2つ以上のループ検出器とセンサーループが設置されている場合, set one detector to high frequency and the other set to low frequency to minimize the effects of cross - talk between the two systems (The sensing loops and detectors should be positioned at least 2m apart).
• リセット ボタン: 注意: LD-100 は,ディップスイッチの設定を変更するたびにリセットする必要があります.

検出器の位置と設置:

• 検出器を防天室に設置する
• 検出器は センサーループに できるだけ近づいておくべきです
• 検出器は常に強い磁場から離れた場所に設置する必要があります.
• ループ検出器の近くで高電圧の電線を動かさないでください.
• 振動する物体に検出器を設置しないでください.
• 制御箱がループから10メートル以内に設置されている場合,通常のワイヤを使用して制御箱をループに接続できます. 10メートル以上は2コアシールドケーブルを使用する必要があります.制御箱とループの距離は30mを超えない.

ループの設置:

• ロープは"素早く固まる"黒色エポキシ化合物や 熱いビツムマスティックを使って 道路表面に溶け込むように 封印されます
• ループ周長とシリンダー番号:

  ループの周辺	シリンダー番号
  3 - 4M	6
  4から6M	5
  6~10M	4
  10〜20M	3
  20M - 上へ	2

• トラブルシューティング:
  • 検出器が動作しない場合は,リセットを押します.
  • 赤色LED指示灯が完全に点灯していない場合:電源を確認します.
  • 緑色 LED インジケーターの場合:
    • ループが短回路になったり 曲がりがないとか
    • ループが開いているからか ターン数が多すぎるからかもしれません
  • 周波数を下げる (周波数がまだ高い場合は,より多くの回転を追加する必要があります).
  • もしそうでない場合:回転が多すぎます: 周波数を高くします (回転頻度がまだ低すぎると,いくつかの回転を削除する必要があります).

製品パラメータ:

スイッチ2 (ディープスイッチ設定)

1.DIP 1 & DIP 2 特殊機能の設定

2.DIP 3 & DIP 4 設定リレーB出力

3. DIP 5 自動リセット設定

4. DIP 6 & DIP 7 & DIP 8 遅延を設定するリレー

5DIP 9 & DIP 10 設定周波数 (40Kから100KHz). 干渉を避けるために使用されます

ループの設置:

トラブル 撮影:

他のブランドと比較して

大量生産:

生産ラインは効率的な大量生産 厳格な品質管理 徹底的な出荷前のテストを保証します
