CL20-8L 安全遮光光カーテンセンサー 2000mm IP67 防水 8 赤外線

起源の場所	中国
ブランド名	JUTAI
証明	CE
モデル番号	CL20-8L8
最小注文数量	1
価格	negotiable
パッケージの詳細	漫画
受渡し時間	5 - 8仕事日
支払条件	T/T、L/C、D/A、D/P、ウェスタンユニオン、ペイパル、マネーグラム、アリペイ
供給の能力	月1000枚

商品の詳細

IP等級	IP67	検出距離	8m
材料	アルミニウム合金	特徴	耐食性
電源電圧	DC12-24v	動作温度	-20〜60℃
動作電流	<50ma>	出力	番号/Nc,COM
動作電流	< 20mA@DC12V	仕様	2002.11.5cm
ハイライト	ip67 ブランキングライトカーテン , 安全性遮光光カーテンセンサー , 2000mm ブランキングライトカーテン

メッセージ

製品の説明

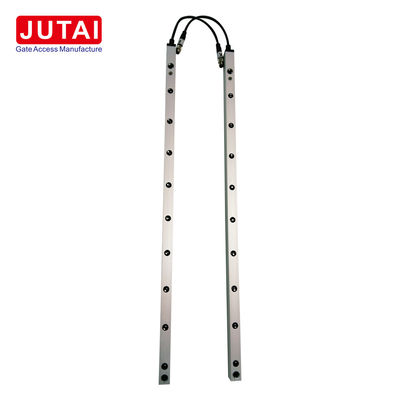

CL20-8L 安全遮蔽ライトカーテンセンサー 2000mm IP67 防水 8赤外線ビーム

CL20-8L8 赤外線安全ライトカーテンセンサー（ブランキング機能付き、産業用ドア用）

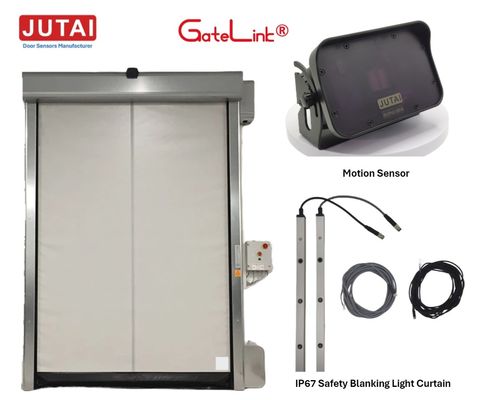

JUTAI安全ライトカーテンCL20-8L8は、エミッターとレシーバーの間に光ビームを形成し、保護シールドを作成することで機能します。物体や人がグリッドエリアに入ると、光ビームが中断され、安全システムが直ちに適切な措置を講じます。ドア、自動ドア、リフティング機器などの重要なポイントに一般的に設置され、潜在的な挟み込みの危険を迅速に検出できます。産業および商業環境で広く使用されており、特に高い安全基準が必要な状況において、自動化システムの不可欠な部分です。

ブランキングモード

安全ライトカーテンはドアの隙間に設置されます。ドアが正常に閉じるとき、ライトカーテンの光ビームは上から下へ順番に遮断されます。この順次遮断は、システムによって通常のドアクローズ動作として認識されます。ドアが閉じている途中で物体が下を通過して光ビームを遮断した場合、ドアは直ちに開きます。

ノーマルモード

ドアの内側と外側に設置されます。ドアが閉じているとき、光ビームは通過しません。このモードでは、ライトカーテンのどの光ビームが遮断されても、システムは直ちにドア開信号を出力します。

エミッターとレシーバーで構成
動作範囲 1～8メートル
コンシーリングモデルとノーマルモードの両方で最大保護高さ1820mm
シェル素材はアルミニウム合金

製品の利点

低温（-25℃）の冷蔵ドアや湿度の高い環境に適しています
同期ワイヤーコントロールボックスは不要
0.03秒の高速応答速度
日光や電磁干渉に強い
カスタマイズ対応（数量）

パラメータ	レシーバー	トランスミッター
動作電流	＜20mA@DC12V	＜65mA@DC12V
動作電圧	DC12-24V	DC12-24V
動作範囲	1-8m	1-8m
最大保護高さ	1820mm（コンシーリングモデル）、1820mm（ノーマルモード）	1820mm（コンシーリングモデル）、1820mm（ノーマルモード）
出力	NO/NC,.COM	-
LEDステータス	赤色光（物体遮断）、青色光（遮断なし）、青色光点滅（電源投入直後、エミッターとレシーバーが整列していない）	青色光点灯（通常）、赤色光高速点滅（電圧9V未満、28V超）
フォトセル数	8	8
動作温度	-20℃～+60℃	-20℃～+60℃
保護レベル	IP67	IP67
シェル素材	アルミニウム合金	アルミニウム合金

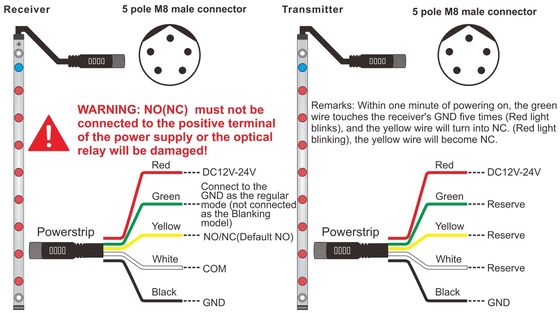

注意:電源投入後1分以内に、緑色のワイヤーをレシーバーのGNDに5回接触させると（赤色光が点滅）、黄色のワイヤーはNCになります。

トラブルシューティングガイド

トラブルシューティング	故障症状	解決策
電源投入後のゆっくりとした点滅	エミッターとレシーバーが整列していない	整列を再調整してください
赤色光の高速点滅（トランスミッター側）	トランスミッター側の電圧が9V未満または28V超のため、赤色光が点滅しています	電圧を確認・調整してください
ライトカーテンは正常だが、ドアにアンチピンチ機能がない	配線ミス	配線を確認・修正してください
コンシーリングモードに入れない	1. ドア下降中に光漏れが発生し、光ビームの遮断が不連続になる。 2. 最下部のビームが遮断されている。 3. 下部ドアまたは障害物が、連続遮断に必要な最小距離を満たしていない。	問題を引き起こしている特定の原因を特定し、対処してください
