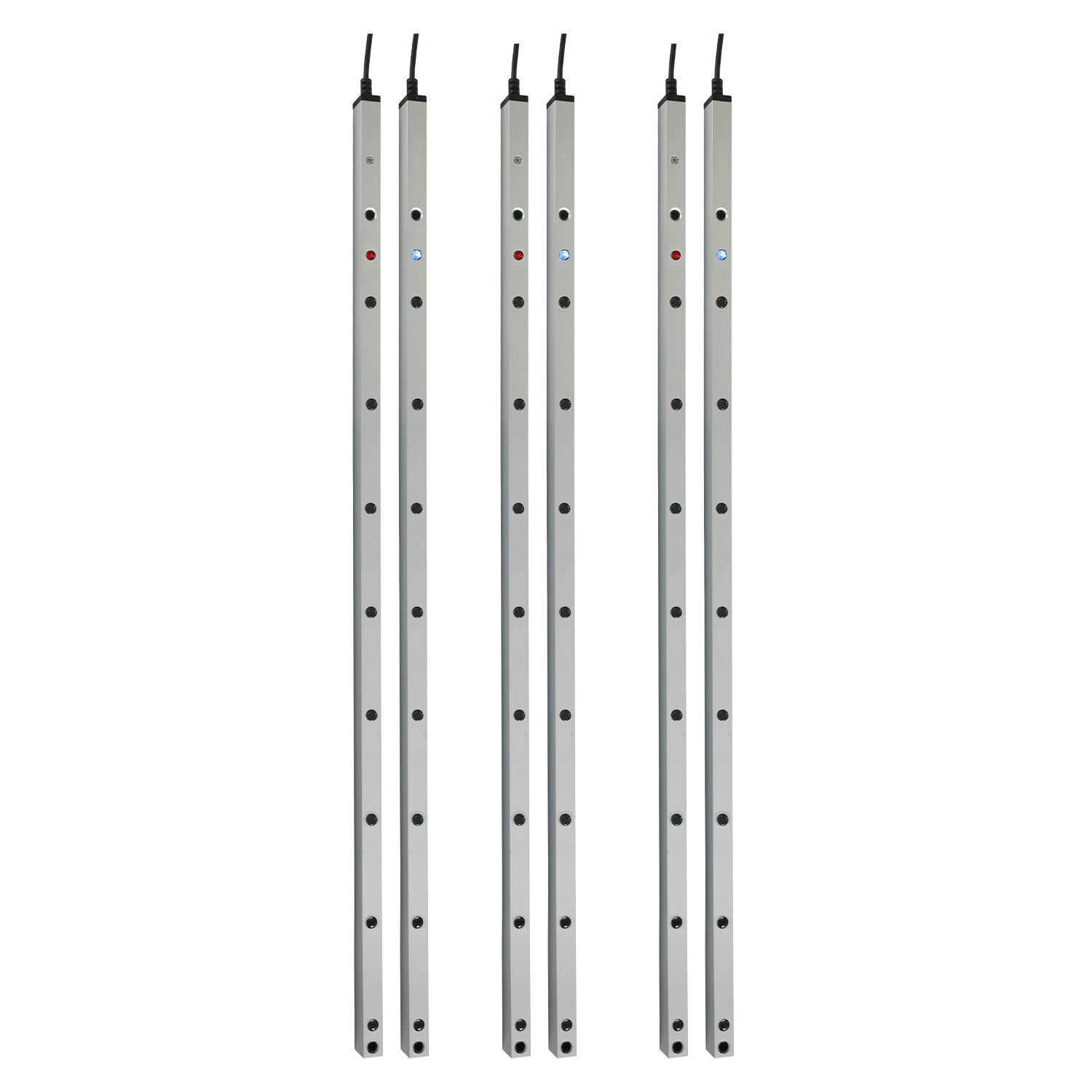

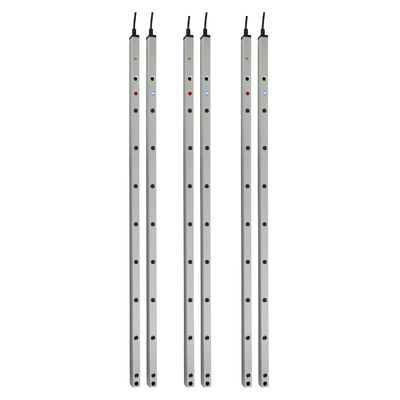

CL20-16L 2000mm 16ビームライトカーテンセンサー IP67 防水

起源の場所	中国
ブランド名	JUTAI
証明	CE
モデル番号	CL20-16L
最小注文数量	1
価格	negotiable
パッケージの詳細	漫画
受渡し時間	5 - 8仕事日
支払条件	T/T、L/C、D/A、D/P、ウェスタンユニオン、ペイパル、マネーグラム、アリペイ
供給の能力	月1000枚

商品の詳細

IP等級	IP67	検出距離	8m
赤外線線数	16 ビーム	特徴	耐食性
電源電圧	DC12-24v	動作温度	-20〜60℃
動作電流	<50ma>	出力	番号/Nc,COM
動作電流	< 20mA@DC12V	仕様	2002.11.5cm
ハイライト	ip67 ブランキングライトカーテン , 2000mm ブランキングライトカーテン , 16 ビーム安全ブランキングライトカーテン

メッセージ

製品の説明

CL20-16L 2000mm 16ビーム安全ブランキングライトカーテンセンサー IP67防水

CL20-16L 赤外線安全ライトカーテンセンサーブランキング機能付き工業用ドア用

JUTAI安全ライトカーテンCL20-16Lは、エミッターとレシーバーの間に光線を作り出し、保護バリアを形成することで動作します。物体や人がグリッドエリアに入ると、光線が遮断され、安全システムが即座に作動して適切なアクションを実行します。通常、ドア、自動ドア、昇降装置などの機械の重要な箇所に設置され、潜在的な挟み込みリスクを即座に検出できます。この製品は、産業用および商業用で広く使用されており、高い安全性が不可欠な自動化システムにおいて重要な要素となります。

動作モード

ブランキングモード

安全ライトカーテンはドアの隙間に取り付けられます。通常のドア閉鎖中、光線は上から下へ順番に遮断されます。システムは、この順次遮断を通常のドア閉鎖操作と解釈します。しかし、ドアが閉じている間に物体が下を通過して光線を遮断した場合、ドアは即座に開きます。

ノーマルモード

ドアの内側と外側の両方にドアが閉まった状態で設置した場合、光線は通過しません。この構成では、カーテン内のどの光線が遮断されても、システムは即座にドア開信号を生成します。

コンポーネント: エミッターとレシーバーで構成
動作範囲: 1～8メートル
保護高さ: ブランキングモードとノーマルモードの両方で最大1820mm
シェル素材: 耐久性と耐環境性に優れたアルミニウム合金構造

環境適応性: 寒冷地用ドアや湿度の高い環境に最適、温度範囲は-25℃まで対応
簡単な設置: 同期ワイヤー制御ボックスが不要になり、設置プロセスが簡素化
迅速な応答: 事故防止のための0.03秒の高速応答速度
干渉耐性: 太陽光や電磁干渉に対する優れた耐性
カスタマイズオプション: 特定のプロジェクト要件を満たすための数量カスタマイズに対応

技術パラメータ

パラメータ	レシーバー	トランスミッター
動作電流	<20mA@DC12V	<65mA@DC12V
動作電圧	DC12-24V	DC12-24V
動作範囲	1-8m	1-8m
最大保護高さ	1820mm (両モード)	1820mm (両モード)
出力	NO/NC, .COM	-
LEDステータス	赤色光（物体遮断）、青色光（遮断なし）、青色光点滅（電源投入直後、エミッターとレシーバーが整列していない）	青色光点灯（ノーマル）、赤色光高速点滅（電圧9V未満、28V超）
フォトセル数	8	8
動作温度	-20℃～+60℃	-20℃～+60℃
保護レベル	IP67	IP67
シェル素材	アルミニウム合金	アルミニウム合金

注: 電源投入後1分以内に、緑色のワイヤーをレシーバーのGNDに5回接触させると（赤色光が点滅）、黄色のワイヤーがNCになります。

トラブルシューティングガイド

トラブルシューティング	故障症状	解決策
電源投入後のゆっくりとした点滅	エミッターとレシーバーが整列していない	整列を再調整する
赤色光の高速点滅（トランスミッター側）	トランスミッター側の電圧が9V未満または28V超	電圧を確認・調整する
ライトカーテンは正常だが、ドアにアンチピンチ機能がない	配線エラー	配線を確認・修正する
隠蔽モードに入れない	1. ドア下降中の光漏れによる不連続なビーム遮断 2. 最下部のビームが遮断されている 3. 下部ドア/障害物が連続遮断に必要な最小距離を満たしていない	特定の原因を特定し、対処する
