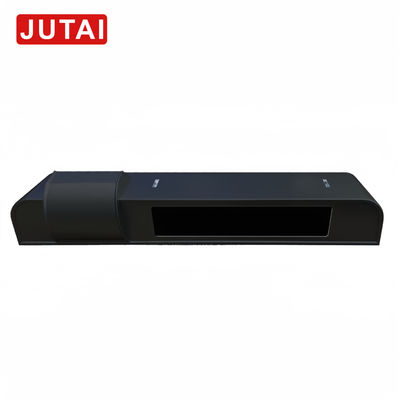

ガラスドアRI24-4T&Fのためのセンサー保護センサーとレーダーモーション検出器の組み合わせ
商品の詳細
| 電源入力 | AC/DC 12~30V (+10%) | ケーブルの長さ： | 2.5m |
|---|---|---|---|
| 信号出力 | リレー,1方向運動,1方向アンチピンク (NO/NCはオプション) | 最大設置高さ | 2500mm |
| 静電 | 65mA | 動作電流 | 130mA |
| 温度 | -25℃への+55℃ | 寸法 | 260.3 (L) *53.4 (W) *44 (H) mm |
| 放射線量 | 8つの線が送られ,8つの線が受信されます | カバー | ABS |
| ハイライト | レーダー・モーション・デレクター 保護センサー,ガラスのドア保護センサー,組み合わせ保護センサー |
||
製品の説明
ガラスドアRI24-4T&Fのためのセンサー保護センサーとレーダーモーション検出器の組み合わせ
製品ドキュメント
モーションと赤外線RI24-4T&F.pdf
製品概要
RI24-4T&F モーション&プレゼンス・セーフティ コンビネード・センサは,産業および商業環境における包括的な安全アプリケーションのために赤外線とマイクロ波センサー技術を統合しています.
重要な設置要件:低電圧の保護された安全隔離を使用する必要があります.すべての調整および保守作業は,プロのエンジニアリングインストーラによって行われなければなりません.
構成要素 と 機能
- マイクロ波受信モジュール:8チャンネル
- マイクロ波感度調整ボタンを:時計時計回りの方向で敏感性が増加し,時計時計回りの反対方向で敏感性が低下します
- バックグラウンド更新時間ダイヤルスイッチ:背景学習プロセスのために選択可能な15分または30分
- アクティベーション インディケーター:アクティベーション中のライト
- 安全指標:安全状態を示す
- ワイヤリングソケット:ケーブルの接続用
- 赤外線調節螺旋:時計の指針に沿って移動 検出範囲内側; 時計の指針に反して移動 外側
配線配置
- 電源入力:AC/DC 12~30V ((±10%)
- キャベルの長さ:2.5m
- シグナル出力:リレー,1方向運動,1方向アンチピンク (NO/NCオプション)
ワイヤ の 色 と 信号
- 2 レッド電源入力
- 1 BLA:電源入力 AC/DC 12~30V
- BRO COM:共通接続
- 5 GRE COM:共通接続
- 6 WHI NO:運動信号
- 存在信号 YEL NO:通常開いたモードと通常閉じたモードのオプション
検出範囲
赤外線 安全感知場
1600mm ((W) × 800mm ((D)
マイクロ波検出範囲:
4m ((W) × 2m ((D)
テクニカル仕様
| 静電 | 65mA |
| アクション・ストリーム | 130mA |
| 尺寸 (L × W × H) | 260.3mm × 53.4mm × 44mm |
| カバー 素材 | ABS |
| 温度範囲 | -25°Cから+55°C |
| 赤外線タイプ | 赤外線調節光 |
| 赤外線源 | 赤外線 940nm |
| 赤外線量 (Tx/Rx) | 8線 / 8線 |
| マイクロ波技術 | マイクロ波プロセッサ |
| マイクロ波周波数 | 24.125GHz |
| マイクロ波発射力 | <20dBm EIRP |
| マイクロ波周波数密度 | < 5mW/cm2 |
| 自分 の 学習 の 時間 | 15s,30分 オプション |
| 操作表示 (待機/行動/安全) | 緑 / 青 / 赤 |
| 赤外線出力時間 | 500ms |
| マイクロ波出力時間 | 2s |
| 応答時間 | ≤100ms |
| 光学表面材料 | PMMA |
| 認証 | CE |
| EMC試験番号 | BSTDG 1001420419 26C-1 |
梱包リスト
- センサー ×1
- 操作指示 ×1
- 乗組員バッグ × 1
- 6PINワイヤ (2.5) ×1
製品概要
RI24-4T&F モーション&プレゼンス・セーフティ・コンビネッド・センサは,安全用途のために設計された高度な高度な装置です.準確で信頼性の高い検出のために調整可能なパラメータを持つ赤外線とマイクロ波センサー技術の組み合わせを提供しています幅広い機能と仕様により,安全性と制御目的のために動きと存在感知が必要とされる様々な環境に適しています.
