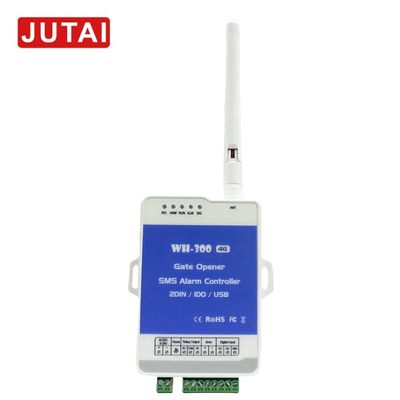

WH-3004GゲートオープンGSM/3G/4Gコントローラアラーム

I. 一般情報

1. 製品名: WH-3004G ゲートオープン GSM/3G/4G コントローラーアラーム
2. 認証CE,RoHS,FC8

II. 主要な特徴

1. ネットワーク互換性: 世界規模のGSM/3G/4Gネットワークで動作する.
2. 呼び出し者IDセキュリティ: 呼び出し者IDを識別するために使用します. 知らない呼び出し者を無視します. 1200の認証電話番号まで設定できます.
   • 1〜10は制御,設定,アラーム受信 (オプション) のスーパーユーザーです.
   • 制御とアラーム受信 (オプション) の通常のユーザーです.
3. サイレン出力: 現場でリアルタイムで警報するサイレンに接続できます.
4. 警報と操作記録: 日々の記録は確認できます.
5. リレー出力: 1 ドアまたは機械スイッチに接続するためのリレーの出力.リレーアクションはSMS確認を送信することができます (編集可能).
6. デジタル入力: 2つのデジタル入力で,アラームやドアコンタクトなどのイベントを検出できます.
7. 時間 の 制限: アクセスは期間限定で可能です.
8. 状況報告:SMSで現在の状態を自動的に報告します.
9. リレープログラム可能性: リレーの閉じる時間や開ける時間 プログラム可能
10. 設定方法:SMSやAPPで設定できます.

ワイヤリングの定義

1. 電源: AC/DC 9 - 36V,正線
2. リレー出力:
   • NO (通常開いている): 3A/125VAC.
   • COM (共通): 3A/125VAC
   • NC (通常閉じる): 3A/125VAC
3. サイレン出力12V DC +出力とGNDをサイレンに接続します
4. デジタル入力:GNDを地面点とする有線センサーや検出器に接続するためのDIN1/2.

IV.LED表示器

1. アリ: GSM/3G/4Gアンテナに接続します.
2. シグナル (SIG):
   • 1秒間に閃き (速やかに): 携帯電話ネットワークに登録
   • 速やかに点滅している.ネットワークに正しく登録できない.
   • 2秒間に閃き 状態は正常に
3. リレー (REL): リレーの状態を表示します. 呼び出しとリレーの動作時にオンになります.
4. リセット: 工場デフォルトに戻すため押して押します.成功した場合 8 秒後に自動再起動します.
5. 実行する:
   • 1秒間に閃き: 携帯電話ネットワークに成功しました
   • OFF:SIMカードに接続できず,携帯電話ネットワークに登録されていない.
6. アラーム (ALM):
   • 0.5秒間に点滅 (速やかに): 警告が発生します. 設定された点滅時間.
   • オフ 状態は正常に 警報は出ない
7. ARM: 装置が起動したときにオン,解除したときにオフ.

V.技術仕様 (表形式)
