駐車場出入口券売機 商品説明

I. 製品概要

II.主な特長

A. ユーザーフレンドリーなデザイン

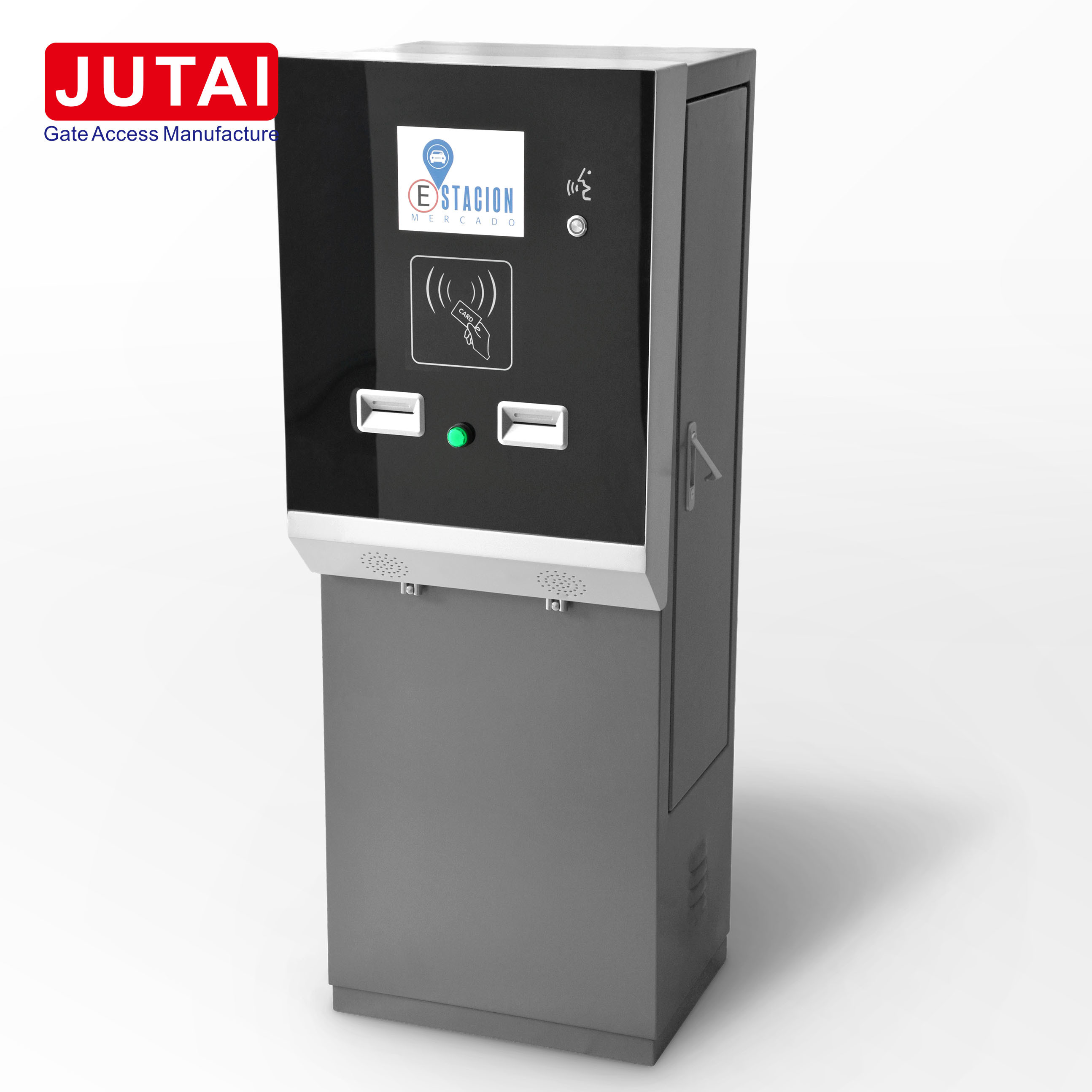

• チケットボックスは、前面パネルと 2 つの側面パネルが開閉できるユニークな筐体デザインを採用しており、内部配線やメンテナンスが容易です。
• カード発行ボタンと回収ボタン、および照明付きカード スロットが装備されており、プロセス全体が明確な音声プロンプトと直感的な表示指示によってガイドされ、シームレスなユーザー エクスペリエンスを保証します。

B. 強化されたカード処理機能

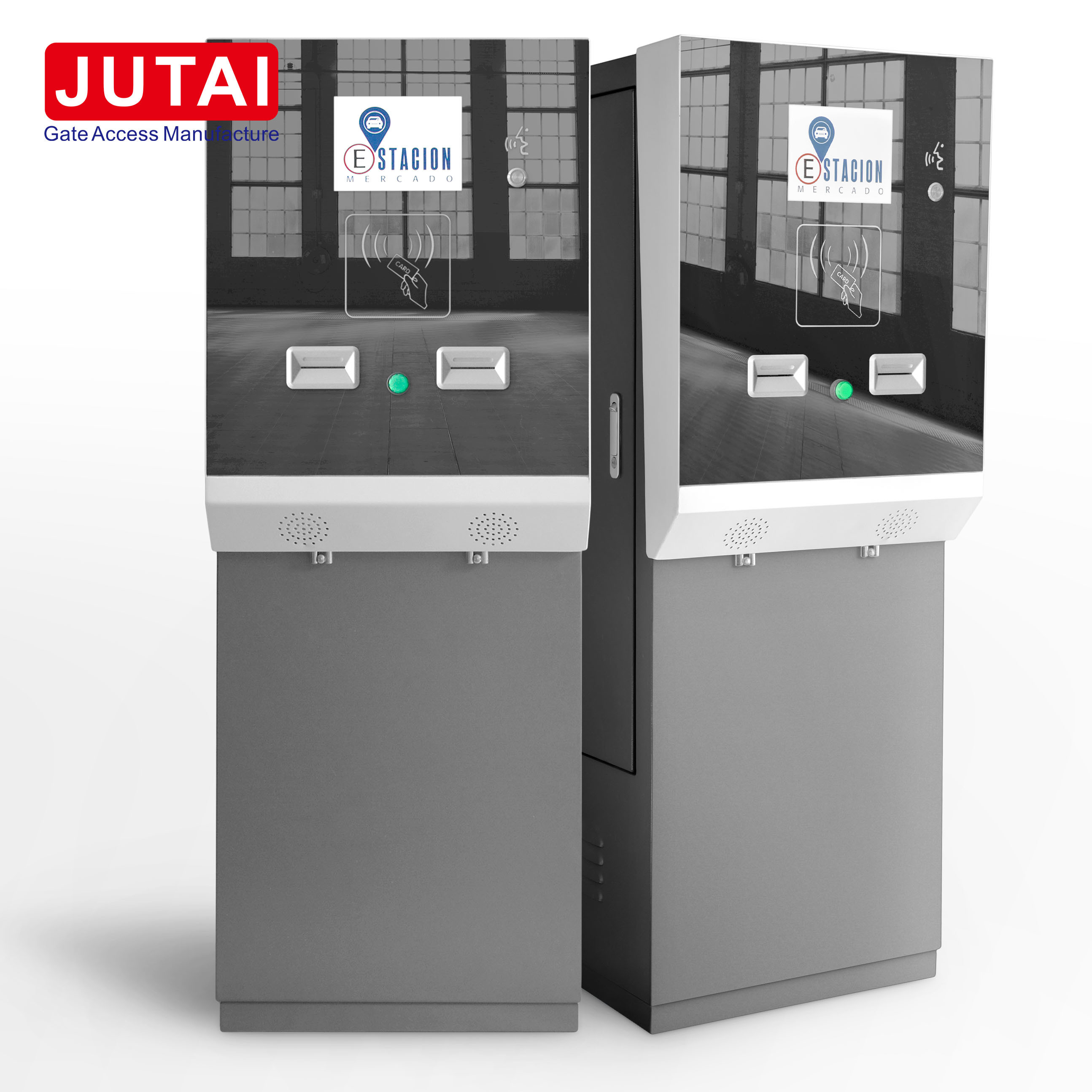

• 入り口にはデュアルカードディスペンサーが設置されており、カードの保管容量が2倍になり、手動でのカード補充の頻度が効果的に削減されます。これにより、オペレーターの作業負荷が最小限に抑えられるだけでなく、車両の入場プロセスも合理化されます。
• 出口にはデュアル カード コレクターが装備されており、1 つのコレクターに障害が発生しても通常の動作が中断されない冗長システムが提供されます。この冗長性により、カード収集の問題によって引き起こされるトラフィック渋滞の可能性が大幅に軽減されます。

C. 車両の検出と区別

• 統合されたデュアル地面センサー システムは、オートバイと小型車両を正確に区別できるように設計されています。これにより、車両タイプに基づいて異なる料金計算を実行できるようになり、より柔軟で公平な請求システムが提供されます。

D. 費用対効果の高いコミュニケーション

• チケットボックスにはインターコムボタンとマイクが内蔵されており、専用ソフトウェアを通じてLANインターコム機能をサポートします。これにより、追加のインターホン設置の必要がなくなり、プロジェクト全体のコストが削減されます。

E. ゲート状態の監視

• ゲート フィードバック インターフェイスは、ゲートのステータスとその周辺機器の接続を管理ソフトウェア上でリアルタイムに視覚的に表示します。これにより、オペレータは常にアクセス ポイントを完全に制御し、認識できるようになります。

F. 産業グレードの耐久性

• 過酷な条件に耐えるように設計されたチケットボックスは、-40°C ～ 85°C の広い温度範囲で問題なく動作します。これにより、信頼性の高い 24 時間 365 日のパフォーマンスが保証され、さまざまな環境に適しています。

G. 簡単なインストールと接続

• LAN 接続用の RJ45 インターフェイスを備えたチケット ボックスは、サーバーの IP アドレスが設定されると、管理ソフトウェアとの接続を自動的に確立できます。これにより、設置と試運転のプロセスが簡素化され、時間と労力の両方が節約されます。

H. 商業的付加価値

• このシステムは、中核となる駐車場管理機能に加えて、商業広告機能も提供します。これにより、ターゲットを絞った広告表示を通じて追加の収益を生み出す機会が得られます。

Ⅲ．製品仕様

A. ハードウェア仕様

B. 配線方法と注意事項

1. 配線図: 電源 (110 ～ 220VAC) はチケット ボックスに接続され、RJ45 スイッチとコントローラを介して管理コンピュータにネットワーク接続されます。提供されている図は、外部デバイスの接続を示しています。
2. 配線上の注意:
   • チケットボックスの内部配線は複雑で、工場で事前に構成されているため、外部接続図に従うことが重要です。
   • 接地誘導ループを配線するときは、ツイスト ペアの原理を厳密に遵守する必要があり、ツイスト ペアは接地検出センサーに接続されます。そうしないと、車両の出入りが不正確に検出される可能性があります。
   • 図中の配線インターフェースの位置が実機と異なる場合は、実機の刻印を参照して正確に配線してください。

C. 製品寸法図

IV.内部部品仕様

A. コントローラー

1. 主な特長:
   • 堅牢な産業グレードの設計で構築されたこのコントローラーは、-40°C ～ 85°C の温度範囲内で安定して動作できます。システムのクラッシュを防止し、中断のない動作を保証するウォッチドッグ タイマーが装備されています。
   • 高速 TCP/IP インターフェイスにより、高速かつ効率的な通信が可能になると同時に、配線プロセスも簡素化されます。
   • DLL (ダイナミック リンク ライブラリ) が提供されているため、さまざまなプログラミング言語での統合と関数呼び出しが容易になり、複雑な機能の実装が容易になります。
   • 業界の多様な要件を満たし、他のデバイスとのシームレスな接続を確保するために、複数の通信インターフェイスが利用可能です。
   • 3 つの光制御出力により、5 ～ 24 V の LED ライトを効果的に管理し、視覚的な表示とユーザー ガイダンスを強化できます。
   • 3 つの接地誘導入力により、リアルタイムの車両タイプ検出が可能になり、検出された車両タイプに基づいて正確なカード発行と紙のチケット印刷が​​可能になります。
   • さまざまな操作機能用に 3 つのボタン入力が用意されており、直感的なユーザー操作が可能です。
   • 絶縁を備えたデュアルゲート制​​御により、2 つのゲートを同時に独立して制御できるため、スムーズな出入り操作が可能になります。
   • 絶縁入力を備えたデュアル ゲート フィードバックにより、ゲート スイッチのステータスを正確に監視でき、セキュリティと操作上の認識が強化されます。
   • デュアル カード ディスペンサー/コレクター インターフェイスにより、複数のカード処理デバイスを柔軟に接続でき、カード管理プロセスが最適化されます。
   • システムのリセット、デフォルト設定の復元、および強制アップグレード モード用の多機能ボタンが含まれており、システムの管理とメンテナンスが容易になります。
   • バックエンド Web ページへのアクセスにより、制御ボード上のローカルおよび宛先 IP アドレスの便利な構成が可能になり、ネットワーク管理機能が強化されます。
   • 通信ポート番号をカスタマイズできるため、既存システムとの競合を防ぎ、さまざまなネットワーク環境にシームレスに統合できます。
   • 外部 LED および LCD 表示画面のサポートにより、対話性と情報表示が強化され、ユーザーに明確な指示とステータス更新が提供されます。
   • このシステムはオンライン アップグレードと SD カード ベースのアップグレードの両方をサポートしているため、最新の機能や改善点に簡単にアクセスでき、システムのメンテナンスが簡素化されます。
   • コントローラーの外装には、レーザー印刷技術を備えたアルミニウム シェルが採用されており、効率的な熱放散、鮮明なテキスト マーキング、そして美しい外観を提供します。

B. LCD ディスプレイ

1. 主な特長:
   • 工業規格に従って設計および製造された LCD ディスプレイは、動作温度範囲が -30°C ～ +70°C で、チケットボックス内の高温環境に適しています。
   • 900nitの超高輝度を誇り、直射日光下でも鮮明な視認性を確保し、最適なユーザーエクスペリエンスを実現する広い視野角を備えています。
   • 内蔵 RTC クロックは停電時でも時刻データを保持し、電源投入時に自動的に時刻を回復するため、正確な時刻管理とシステム同期が保証されます。
   • バックライトの明るさは 64 段階で調整できるため、夜間や暗い場所でもエネルギー効率の高い操作が可能です。
   • LCD ディスプレイは工場から出荷される前に 24 時間のエージング プロセスを受け、出荷時に信頼性が高く安定したパフォーマンスが保証されます。

C. カードディスペンサー

1. 主な特長:
   • 工業グレードの耐久性を備えて設計されたカード ディスペンサーは、摩耗や腐食に強いため、高温や粉塵の多い環境など、さまざまな過酷な環境に適しています。
   • 摩擦ヘア カード メカニズムは人間の手の動作を模倣しており、信頼性の高いカード ディスペンスとさまざまなカード タイプへの強力な適応性を保証します。
   • ハードウェア ウォッチドッグと組み込みマイクロ リアルタイム オペレーティング システムを備えたカード ディスペンサーは、信頼性の高い継続的な動作を保証し、システム障害のリスクを最小限に抑えます。
   • 事前発行カード機能により、カード発行プロセスが大幅にスピードアップされ、車両の待ち時間が効果的に短縮され、交通の流れが改善されます。
   • カードレベルが低下した場合、カードトレイが空になった場合、またはシステム障害が発生した場合には、自動音声アラームがトリガーされ、オペレーターがタイムリーに介入できるようになります。このシステムには、100 秒間のエラーアラーム後の自動リセット機能も備えています。
   • RS232 と I/O レベルの制御インターフェイスの両方を提供し、システムの統合と運用に柔軟性をもたらします。
   • カード ディスペンサーは、40 枚以上のカードを処理できる高いカード リサイクル能力と、カード満杯アラーム音を備えており、効率的なカード管理を保証します。
   • 強化された安全回復機能により、悪意のあるカードの紛失を防止し、カード取り扱いプロセスのセキュリティを強化します。
   • 積み重ね可能なカードボックスの設計により、さまざまな使用要件に合わせてカードの保管容量を柔軟に拡張できます。
   • カードの厚みは0.3mm～2.5mm（工場出荷時は0.8mm）まで調整可能で、さまざまなカード材質に対応します。
   • スライド レール取り付け設計により、カード ディスペンサーの取り付けと取り外しが簡単になり、メンテナンスとサービスが迅速かつ便利になります。
   • フルモールド生産技術を使用して製造されているカードディスペンサーは、高い製品精度と安定した品質を保証します。

D. カード受信機

1. 主な特長:
   • カードが詰まった場合、カード レシーバーは柔軟なオプションを提供し、オペレーターはタイムアウト後にカードを返却するか、返却せずにカードを強制的に受け取るかを選択できます。
   • カード認識タイムアウトとリターン設定をカスタマイズできるため、カード処理プロセスをより詳細に制御できます。
   • ホストコンピュータにイネーブル信号とスイッチ信号を提供できるため、駐車場管理システム全体とのシームレスな統合が可能になります。
   • カード レシーバーには音と光のアラームが装備されており、カードの誤挿入やその他のエラー状態が発生した場合にオペレーターに警告します。

E. 紙チケットプリンター

1. 主な特長:
   • このプリンタにはフォント拡大機能があり、コマンド制御を使用してテキストを 1 倍から 7 倍まで拡大できるため、鮮明で読みやすいチケット印刷が​​保証されます。
   • 総合寿命100万回以上の用紙カットを実現する長寿命カッターを搭載し、信頼性と耐久性に優れた動作を保証します。
   • 内蔵のペーパーアウトセンサー、ブラックマークセンサー、およびオプションのペーパーエンドセンサーにより、プリンターの状態を継続的に監視し、スムーズな動作を保証し、紙詰まりを防ぎます。
   • さまざまな形式のバーコードおよび QR コードの印刷をサポートしており、QR コードのピクセル サイズはさまざまなアプリケーション要件に合わせて自由に調整できます。
   • このプリンタには、GBK 漢字ライブラリと統合された繁体字漢字ライブラリが組み込まれており、多言語チケット印刷が​​可能です。
   • USB または RS232 IAP アップデートをサポートしているため、ファームウェアのアップグレードとメンテナンスが容易になり、プリンタを常に最新の機能で最新の状態に保つことができます。

F. 車両ループ検知器

1. 主な特長:
   • 完全な産業用グレードの仕様で設計された車両ループ検出器は、-40°C ～ 85°C の温度範囲内で継続的に動作でき、信頼性の高い 7*24 時間のパフォーマンスを保証します。
   • 適応性が高く、さまざまな車両モデルを検出できます。検出パラメータを調整してさまざまな車両タイプのパフォーマンスを最適化し、正確な車両検出を保証します。
   • この検出器は 2 セットのリレー出力を備えており、各グループの出力モードはカスタマイズ可能です。特定のアプリケーション要件に応じて、パルスまたは存在出力に設定できます。
   • DIP スイッチを使用すると、検出感度を簡単に調整できるため、検出器のセットアップと校正を迅速かつ効率的に行うことができます。
   • 検出信号の遅延出力をサポートしており、特定の運用ニーズに合わせてカスタマイズできるため、スムーズで調整された車両の乗り降りが保証されます。
   • 検出周波数は調整可能で、隣接するコイルを異なる周波数に設定して同じ周波数の干渉を防ぐことができ、信頼性が高く正確な車両検出を保証します。
   • 長期検知自動リセット出力を設定することで、異常による出力異常を回避し、システムの安定性と信頼性を向上させます。

G. ICカードリーダー

1. 主な特長:
   • 工業用グレードの耐久性を備えた IC カード リーダーは、-40 °C ～ 85 °C の温度範囲内で継続的に動作でき、信頼性の高い 7*24 時間のパフォーマンスを保証します。
   • TypeA プロトコル M1 カードを読み取ることができ、TypeB プロトコル カードを読み取るようにカスタマイズできるため、カードの互換性が柔軟になります。
   • RS232 通信インターフェイスにより他のデバイスとの統合が簡素化され、利用可能な SDK によりさらなる開発とカスタマイズが可能になります。
   • マルチフィールドホール設計により、さまざまなタイプのカードアクセプタおよびディスペンサとの互換性が保証され、さまざまな駐車管理設定における汎用性が向上します。

H. チケットボックス IC カードリーダー

1. 主な特長:
   • 産業グレードの設計により、-40°C ～ 85°C の温度範囲内で安定して動作し、7*24 時間信頼性の高いサービスを提供します。
   • TypeA プロトコル M1 カードを読み取ることができ、TypeB プロトコル カードを読み取るようにカスタマイズして、さまざまなカード読み取り要件を満たすことができます。
   • RS232 通信インターフェイスによりシステムとのシームレスな接続が可能になり、付属の SDK によりカスタム開発が容易になります。
   • 複数の固定穴設計により、さまざまなカード リーダーおよびディスペンサーとの互換性が保証され、取り付けと統合が容易になります。
