1800mm 29 ビーム 安全ライト カーテンセンサー IP65 防水 10m 検出距離
試供品およびクーポンのための私に連絡しなさい。
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 総長 | 1838mm | 最大保護高さ | 1566mm |
|---|---|---|---|
| ビーム番号 | 29pcs | 応答時間 | ≤ 100ms |
| 干渉防止能力 | 100000LUX | 動作温度 | - 20°C ~ + 60°C |
| 稼動電流 | < 150mA @ DC12 - 24V | 検出範囲 | 12m |
| ハイライト | 1800mm 安全ライトカーテンセンサー IP65 防水安全ライトカーテンセンサー,IP65 Waterproof Safety Light Curtain Sensor |
||
製品の説明

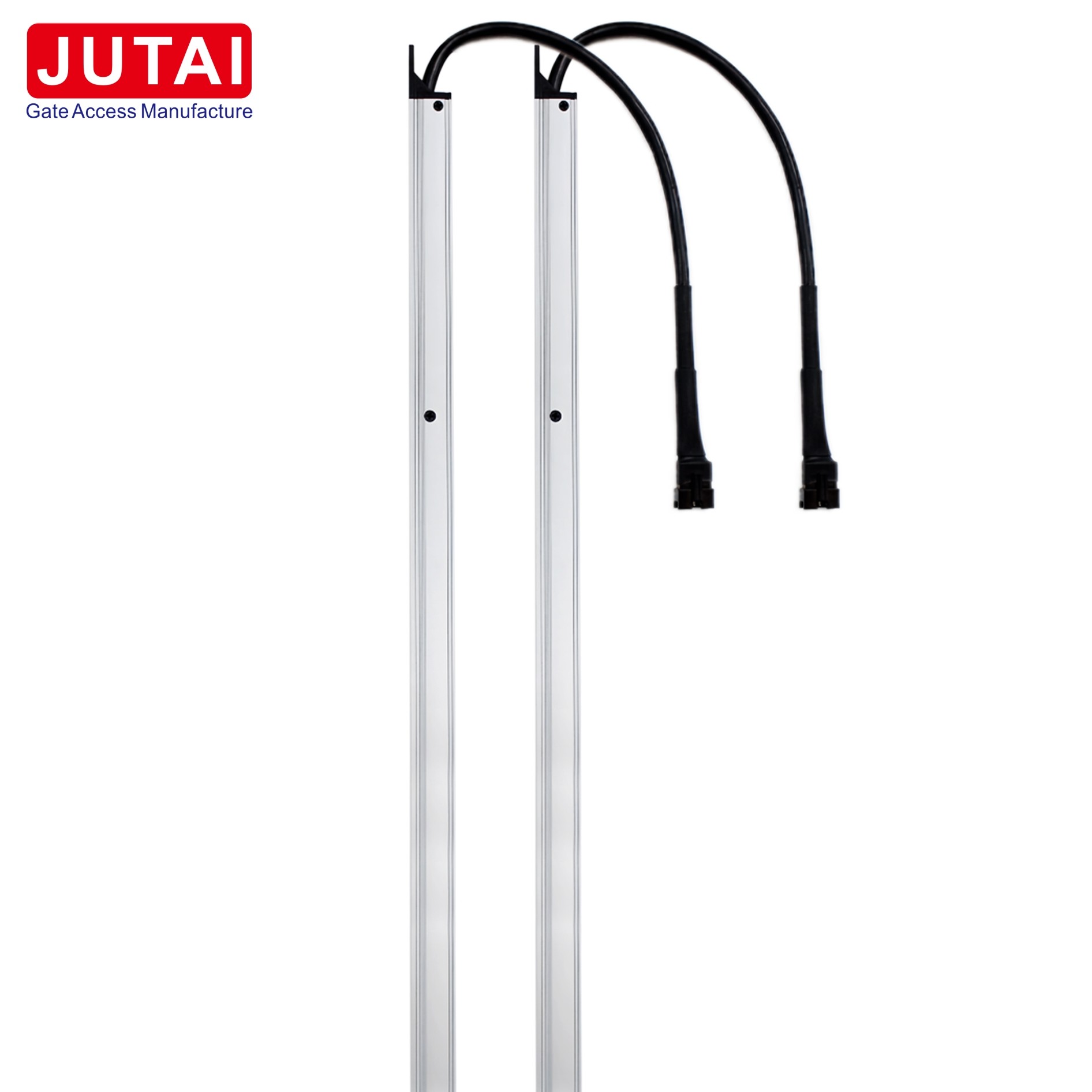

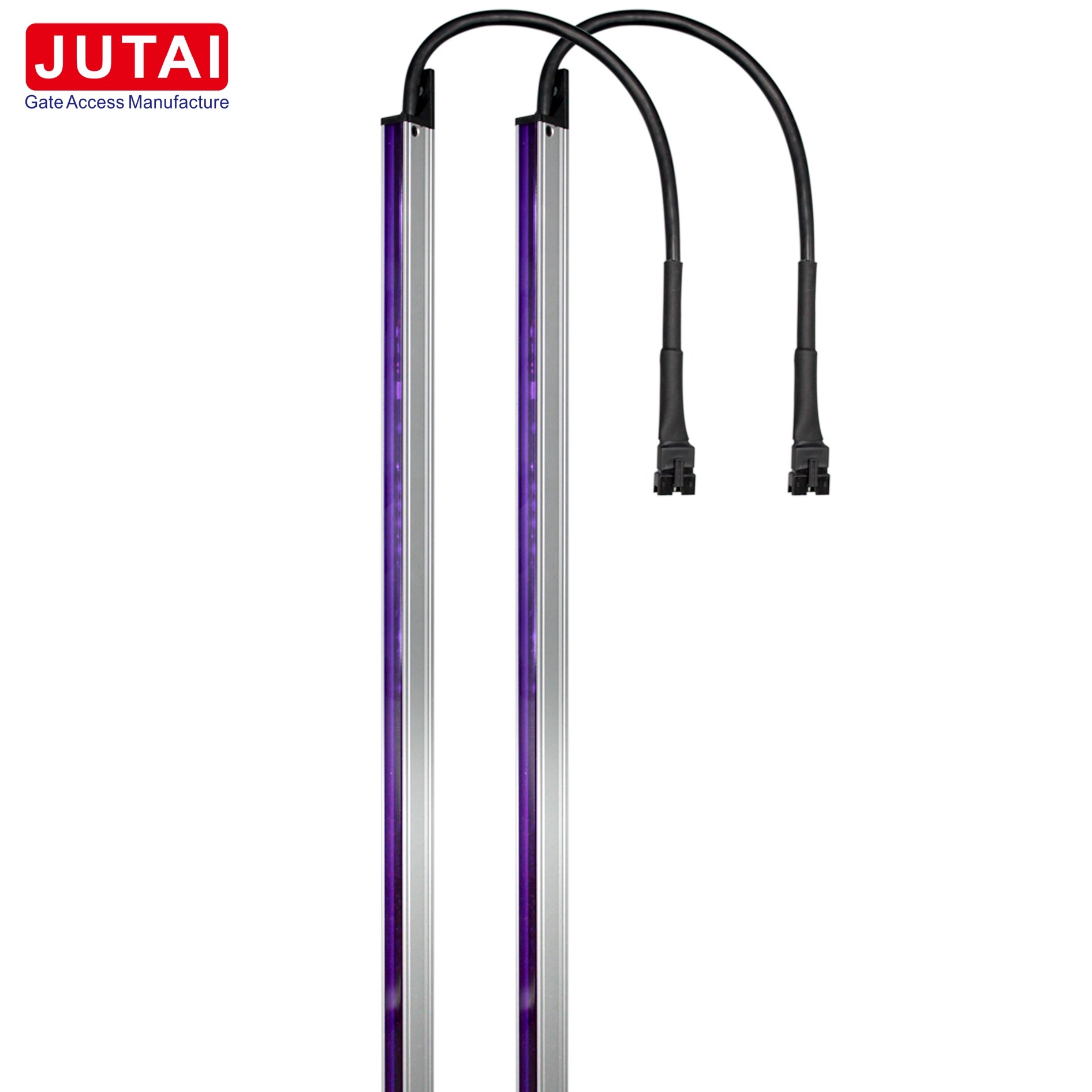

JUTAI 1.8m 29ビーム 安全 薄光カーテン センサー
JUTAI 1.8m 29ビーム安全空白光カーテンセンサーは,幅広い産業および商業安全要件を満たすために設計された高度な安全装置です.高品質の部品と洗練された機能を組み合わせて 重要な領域で信頼性と効率的な保護を提供します.
1特殊な特徴
- 縫い目 ない 設置: ライトカーテン は,ドア の 隙間 に 簡単に 組み込める ため に 設計 さ れ て い으며,通常 の 閉じる プロセス に 干渉 し ない よう に し て い ます.この 特色 は 便利 で 実践 的 な 設置 を 提供 し て い ます.
- 太陽光 テスト: 強い日光による干渉なしに動作することが証明されているため,センサーは明るい屋外環境と明るく照らされた室内環境の両方で信頼性があります.
- 高品質 の 部品: 輸入されたランプコアで作られ,センサーは例外的な反光性能を提供し,耐久性と製品の長寿を向上させます.
2製品機能
JUTAI 1.8m 29ビーム 安全空白光カーテンセンサーは 送信機と受信機の間に 29本の直線赤外線を放出することで 保護グリッドを作成します物体や人が検知区域に入るとシステムから安全対策を即座に起動しますブランキング機能無関係な物体が無視されることを確保し,不要な障害物による干渉なく,最適なセンサー性能を維持します.ドアなどの重要な領域で使用するのに理想的です自動ゲートとエレベーター装置を搭載し,潜在的な罠のリスクを効果的に軽減します.
3. ブランキング関数
- インストール: ライトカーテンはドア隙間の内側に設置されています.
- 近づいて: ドアが閉まる時,光線は上から下へと連続的に遮断されます.このシーケンスをシステムは通常のドア閉めとして解釈します.
- 検出する: ドア の 閉じる 動き の 間 に,物体 が 光 束 を 遮断 する 場合,この システム は すぐに ドア の 再 開き を 誘発 し,安全 を 保証 し ます.
4サイズと寸法
- 長さ: センサーの総長は1838mmで,さまざまな設置に適しており,ドア・ギャップにシームレスに収まります.
- 横切断: スリムなデザインと12.5mmの横切りに,ドア移動を妨げるのではなく,狭いスペースに完璧にフィットします.
- ビーム距離: ビーム距離は精密に 60mm に設定され,フォークリフトのフォークなどの小さな物体も高精度で検出できます.
5ワイヤリングの定義
トランスミッター配線
| ワイヤの色 | 機能 |
|---|---|
| ブラック | GGD (地面) |
| 黄色 | シグナル同期 |
| 赤色 | DC12V - 24V |
| 緑色 | 準備金 |
| ホワイト | 準備金 |
受信機の配線
| ワイヤの色 | 機能 |
|---|---|
| ブラック | GGD (地面) |
| 黄色 | シグナル同期 |
| 赤色 | DC12V - 24V |
| 緑色 | はい |
| ホワイト | COM について |
注記:受信機と送信機の黄色いワイヤーは同期のために接続する必要があります.
6. テクニカルパラメータ
| パラメータ | 送信機 | 受信機 |
|---|---|---|
| 現在の消費量 | < 150mA @ DC12V - 24V | < 150mA @ DC12V - 24V |
| パワー インディケーター | いつも開いている | 常に点灯 (障害物検知時に状態ライトが点灯) |
| 延長コードの長さ | 2m | 8m |
| 動作温度 | -20°C ~ +60°C | -20°C ~ +60°C |
| 保護レベル | IP65 | IP65 |
| シェル材料 | アルミ合金+PC | アルミ合金+PC |
| 干渉防止 | 100000ルックス | 100000ルックス |
| 応答時間 | - | <100ms |
| 最大動作範囲 | 1mから12m | 1mから12m |
| 最大保護高さ | 1566mm | 1566mm |
| 光電池 | 波長58mmの光電池29個 | 波長58mmの光電池29個 |
| リレー出力 | - | NO (通常開いている) |
7トラブルシューティング
-
光 の カーテン が 並べ られ ない:
- 両方のユニットに電源を回転させる
- 同期配線を確認する
- 位置が不安定なら再設置する
-
シグナル ライト は 点灯 し て い ます が 遮断 は ない:
- 他の赤外線装置が干渉しないようにしてください.
- 障害物を除去するためにライトカーテンを掃除する.
- 送信機と受信機の調整
-
ピンチ対策なし:
- リレーの出力とアンチ・ピンク接続をチェック
- 作業距離が指定範囲内にあることを確認します.
-
隠す機能にアクセスできません:
- 動作中に光漏れがないか確認します.
- 底線線が遮断されないようにしてください.
- ドアまたはシェルターが連続的な遮蔽のための最小距離要件を満たしていることを確認する.
8警告
- 接続ケーブルを高電圧や高電流の電導体から遠ざけて,干渉を防ぐこと.
- 遮断機能に使用される下側のドアまたはシェルターが,要求条件を満たすように正しく配置されていることを確認する.
- センサーの動作に影響する汚れの蓄積を防ぐために,送信機と受信機の窓を柔らかいタオルで定期的に掃除します.
- 光のカーテンを折り曲げたり 扭曲したりすることは避けましょう.
- 送信機,受信機,延長線 の 松散 性 と ワイヤリング 接続 の 信頼性 を 月々 チェック し て ください.
ジュータイ1号8m 29-Beam Safety Blanking Light Curtain Sensor combines a range of advanced features and high-quality components to offer a reliable and efficient safety solution for various industrial and commercial applicationsこの製品は,シームレスな設置,空白機能,そして堅牢な技術仕様により,高リスク環境でも最大限の安全性を保証します.
