1000mm 16ビーム赤外線ライトカーテンセンサー ドアオーバードアのローラーシャッター
商品の詳細
| IP等級 | IP67 | 検出距離 | 8m |
|---|---|---|---|
| 材料 | アルミニウム合金 | 特徴 | 耐食性 |
| 電源電圧 | DC12-24v | 動作温度 | -20〜60℃ |
| 動作電流 | <50ma> | 出力 | 番号/Nc,COM |
| 動作電流 | < 20mA@DC12V | 仕様 | 21.4*15.4*1000mm |
| ハイライト | 16 線 赤外線 カーテン,ローラーシャッター 赤外線ライトカーテン,部分ドア 赤外線ライトカーテン |
||
製品の説明

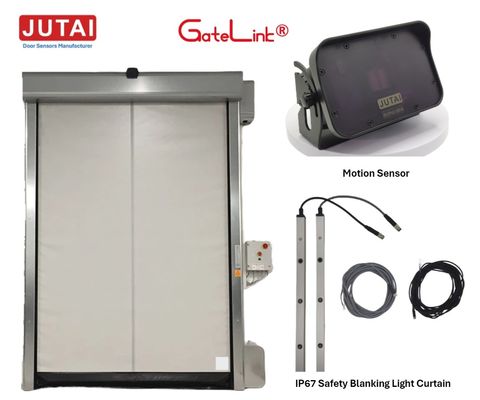

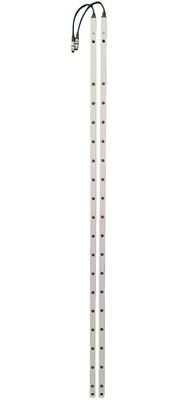

1000mm 16ビーム赤外線ライトカーテンセンサー（セクショナルドア、オーバーヘッドドア、ローラーシャッター用）
製品概要
JUTAI CL-10-16L ブランキングライトカーテンは、自動ドア、産業用ドア、高速ドア、ガレージドア、および類似システムにシームレスに統合できるように設計された、非常に信頼性の高い安全センサーです。低温倉庫ゾーンのような最も困難な環境でも、常に正確なパフォーマンスを提供します。カスタマイズ可能な1000mmの長さと16本の赤外線ビームを備えたCL-10-16Lは、最大8メートルの検出範囲を強化します。このセンサーは、頑丈なIP67定格のアルミニウム合金ハウジングに収められており、樹脂で完全に封止されているため、極端な温度変動を含む過酷な条件下での最高のパフォーマンスを保証します。
主な特徴と機能
- 選択的ブランキング機能: CL-10-16Lは、特定のビームを選択的に無効化できる高度なブランキングメカニズムを組み込んでいます。これにより、センサーは通常のドア操作と実際の障害物を区別し、本当に必要な場合にのみ作動します。
- 優れた検出能力: アクティブ赤外線技術を活用したCL-10-16Lは、周囲光の干渉に対する高い耐性を備えた優れた検出能力を発揮します。
- 耐久性と耐性のある設計: センサーはIP67定格のアルミニウム合金エンクロージャーに収められており、ほこりや水の侵入に対して優れた保護を提供します。
- カスタマイズ可能でコンパクトな寸法: CL-10-16Lは1000mmの長さで利用可能で、最大700mmの保護高さを提供します。
高速ドア、セクショナルドア、ローリングドア、垂直閉鎖伸縮ドア、貨物エレベーター
- 自動ドア: 自動スライドドアおよびスイングドアの安全性を大幅に向上させます。
- 産業用ドア: 倉庫や製造施設の大型産業用ドアでの使用に最適です。
- 高速ドア: 賑やかなエリアの高速ドアの迅速かつ正確な検出を保証します。
- ガレージドア: 家庭用および商業用ガレージドアの両方に最適で、追加の保護層を提供します。
利点
- 強化された安全性: 選択的ブランキングと正確な検出メカニズムの組み合わせにより、障害物が検出されたときにドアを迅速に停止させることで安全な操作を保証します。
- 堅牢な耐久性: IP67定格のハウジングとアルミニウム合金構造により、センサーは環境要素に対して高い耐性を示します。
- エネルギー効率の高い操作: センサーは低電流レベル（DC12Vで<20mA）で動作し、DC12-24Vの電圧範囲をサポートします。柔軟な統合オプション:
- CL-10-16Lは複数の出力オプション（NO/NCおよびCOM）を提供し、さまざまなドア制御システムへの簡単な統合を容易にします。技術仕様
モデル
| CL10-16L | テクノロジー |
|---|---|
| 強力な耐光性を備えたアクティブ赤外線センサー | 検出範囲 |
| 最大8メートル | 応答時間 |
| 高速で信頼性がある | 動作電流 |
| DC12Vで<20mA | 動作電圧 |
| DC12-24V | 出力方法 |
| NO/NCおよびCOM | アプリケーション |
| 高速ドア、セクショナルドア、ローリングドア、垂直閉鎖伸縮ドア、貨物エレベーター | 保護高さ |
| 700mm | 動作温度 |
| -20〜+70℃ | 保護レベル |
| IP67 | シェル素材 |
| アルミニウム合金 | 設置手順 |
フェーズ1：開封と配線
センサーを開封: センサーハウジングの上部カバーと下部カバーをそっと外します。
- 配線: 必要なワイヤーを接続し、端を適切な開口部から通します。
- フェーズ2：位置決めとマーキング
位置合わせ: 送信機と受信機を平行に配置して、正しい設置場所を特定します。
- ドリル用マーキング: ドリルが必要な壁上の位置を正確にマークします。
- フェーズ3：ドリルと固定
穴を開ける: パーカッションドリルを使用して、マークされた位置に穴を開けます。
- プラグとネジで固定: ドリルで開けた穴にウォールプラグを挿入し、ネジで締めます。
- フェーズ4：部品の取り付け
壁に取り付ける: M3*25ネジを使用して、送信機と受信機ユニットを壁に取り付けます。
- 電源投入とアライメント確認: 電源を接続し、センサーのアライメントを確認します。
- アライメントの微調整: 必要に応じて、アルミニウムチューブを回転させてアライメントを調整します。正しくアライメントされたら、回転ネジをしっかりと締めます。
- フェーズ5：カバーの交換とテスト
カバーの再取り付け: M2*8ネジを使用して、上部カバーと下部カバーを元に戻します。
- 最終テストの実施: センサーが正確に機能していることを確認するために、徹底的なテストを実施します。
- 職場安全の向上
ドアセンサー光電ライトカーテンで産業業務のセキュリティと安全性を向上させます。この高度なセンサーCL-10-16Lは、信頼性の高い8メートルの検出範囲、柔軟な設置オプション、および16本の赤外線ビームによる強化された検出能力を提供します。さまざまなドア制御システムに簡単に統合できるため、産業環境での安全強化に最適です。CL-10-16Lライトカーテンの品質とパフォーマンスを信頼して、最適なセキュリティと安心を提供してください。
