IP65 自動スライディングゲートとドアのための日光耐性IRセンサー

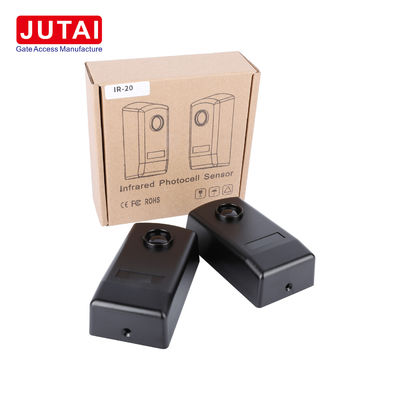

JUTAI IR - 20 赤外線 フォト センサー: 屋外 検出 の 信頼できる ソリューション

I.概要
JUTAI IR - 20 赤外線写真センサーは,屋外用途に合わせた最先端デバイスで,さまざまなシナリオで正確な検出能力を提供しています.

II 特徴と技術的詳細

A. 主要 な 特徴

1. わかった多様な応用範囲
   • この単一のビーム検出器は スライドドア,シャッター,ガレージドア,窓などの自動ドアに広く使用されています信号を送信器と受信器を組み込み,インフラレード線を放出するアンプを搭載している..
   • 自動 検出 機能 は,特に 滑り ドア の 中 で は 顕著 な 側面 です.梁 が 切断 さ れ た 時,扉 は 閉まる こと を 止め,完全に 引き戻し,梁 が 復元 さ れ た 時 に しか 閉まる こと を 再開 し ませ ん..
2. わかった天候 耐える デザイン
   • IP65 格付けとゴムコーティングにより,紫外線や磨砂粒子への耐性により,雨や塵嵐などの厳しい屋外条件に耐えることができます.
3. わかった検出範囲を拡大
   • 最大20mの範囲内での物体を検出できる. 地面から20〜40cmの低い高度でも,2〜20mの信頼性の高い検出範囲を維持する.
4. わかった優良 な 性能 を 確保 する 高品質 の 部品
   • ドイツブランドの赤外線ランプは安定した距離検出と光抵抗を保証し,日本のオムロンリレーはさまざまなドアオペレーターとの互換性を保証します.SMTパッチ生産は,パッチ生産の品質を保証する.

B. 技術パラメータ表

III. 作業原則
センサーは,送信機から赤外線を放出することで動作する.物体が検出領域に入り,このビームを中断すると,受信機に受信された信号が変化する.スライドドアなどの用途ではこの変化によってドアの動きを制御する自己検出メカニズムが起動します. セキュリティシステムでは,断断されたビームはホストにアラーム信号を送ることができます.

IV 設置手順

1. 前面パネルを上げると IR-20Mを開きます
2. ケーブル を 収納 器 に 挿入 し, 固定 面 に かなっ て 適切な 固定 器 や 螺栓 を 用い て 壁 に 固定 し て ください.
3. 12~24V DC/AC の範囲内の電源を接続する.
4. レシピーの赤いLEDをチェックしてください. 正確な位置付けとアライナインメントでオフでなければなりません. 束を中断するとオンになります.
5. フロントパネルをカバーし 螺栓で固定します
6. リレー応答をテストする 射線を数回中断する

V. 申し込み

1. わかったゲートとドア自動化
   • 駐車壁,ゲートなどに体誘導を施し,窓やドアに盗難防止装置として使用する.
2. わかったセキュリティシステム
   • 教育機関,商用エリア,医療施設,住宅施設のセキュリティ設定に適しています.

結論
JUTAI IR - 20センサーは,安定した性能と安装が容易で,屋外での検出のための信頼できる選択です.
