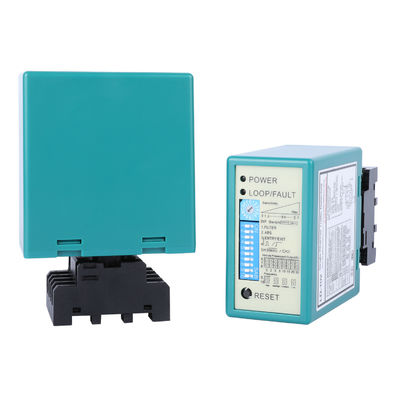

Single Channel Vehicle Loop Sensor for Parking Barrier Gates Trucks Motorcycles and Industrial Forklifts

ブランド: JUTAI (深セン Jutai Comm Co., Ltd.)

モデル: LD-100 (AC 100-240V) / LD-102 (DC 12-24V)

別名: ループ検知器、ループセンサー、車両ループセンサー、駐車場進入センサー

製品概要

このシングル チャネル ループ検出器は、地表内または地表の下に適切に設置された誘導ループによって生成される電磁場の変化を感知することによって車両を識別するように設計されています。これは、駐車場の出入口バリア、工業用オーバーヘッド ドア、アクセス制御ポイントなど、正確な車両検出を必要とする自動化システムの信頼できるコンポーネントとして機能します。

トラック、バイク、フォークリフトなど、さまざまな車両の存在を識別できます。リレー接点を通じて瞬間出力と連続出力の両方のオプションを提供し、ゲートの開閉、ライトの点灯、車両のカウントなどのさまざまな制御機能に使用できます。

主な特長

• 駐車場、荷積みドック、産業用入口に設置された誘導車両ループで動作するように設計されています。

• 乗用車、商用トラック、二輪二輪車、産業用フォークリフトなど幅広い車種を確実に検知

• 存在または瞬間的なトリガーイベントのいずれかを示すために使用できる 2 つの独立したリレー出力を装備

• 調整可能な感度制御により、設置者は検出器の性能をループ サイズ、ワイヤの巻き数、設置環境に合わせることができます。

• 使いやすい DIP スイッチ設定により複数の構成オプションが利用可能

• モデルの選択に応じて、AC 電源バージョンと DC 電源バージョンの両方をサポート

• 適切なエンクロージャに設置した場合、屋内と屋外の両方の環境で安定した動作ができるように設計されています。

一般的な使用例

• 開閉前に車両の存在を必要とする自動駐車バリア ゲート システム

• フォークリフトやその他の機械を検出する必要がある産業施設のドアやローラーシャッター

• 先に進む前に車両を識別する必要がある料金所と入場検問所

• 車両検知に基づいて入場を制限または許可するアクセス制御システム

• 交通管理および車両計数アプリケーション

• 時間ベースのエントリーシステムと駐車場管理ソリューション

• 倉庫の荷積みベイと車両稼働機器ゾーン

対応車種

ループ検出器は、以下を含むがこれらに限定されない、さまざまな形態の金属ボディ車両の検出に効果的です。

• 普通乗用車

• 商用トラックおよび配送用バン

• オートバイとスクーター

• 産業用フォークリフトおよび小型機械

• ループフィールドを変更するのに十分な金属質量を備えたその他の車両

一貫した正確な検出結果を保証するには、誘導ループを適切に取り付けることが不可欠です。

検出方法

このデバイスは、車両検出の 2 つの主要な方法をサポートしています。

• 存在検出モード: 車両がループ上に留まる限り、出力リレーをアクティブに保ちます。ゲートを開いたままにしたり、スペースが占有されていることを示すのに役立ちます。

• パルス検出モード: 車両が最初に検出されたときに短い出力信号を生成します。通常、バリアを開いたり、エントリを記録したりするなどのアクションを開始するために使用されます。

検出設定

• 感度レベル: さまざまなループ構成で適切に動作するように調整できます。より繊細な設定は、ワイヤの巻き数が少ない、または少ない場合に適しています。感度の低い設定は、大規模なループや交通量の多いエリアでより適切に機能します。

• リレー起動時間: ゲートを開いたままにする時間など、制御対象デバイスのニーズに合わせて出力期間を設定できます。

• モード選択: 自動リセット、手動ホールド、テストモード、周波数オプションなどのさまざまな動作動作から選択して干渉を軽減します。

• 周波数範囲: 複数の検出器が近接して設置されている場合にクロストークを防ぐために調整可能

DIP スイッチ設定に加えた調整を有効にするには、デバイスをリセットする必要があります。

ループのインストールの詳細

検出器は、地面に設置された 1 つ以上の誘導ループに依存します。これらのループは通常、銅より線をループ状に設置して作られ、エポキシやアスファルトなどの耐久性のある材料を使用して舗装に密閉されます。

ループ サイズに基づくループ ターンの一般的なガイダンス:

• 周囲 3 ～ 4 メートルのループ: ワイヤ 6 ターン

• 4～6メートルを一周：5回転

• 6～10メートルを一周：4回転

• 10～20メートル周回：3周

• 20メートル以上のループ：2ターン

複数のユニットを同じエリアで使用する場合、最良の結果を得るには、ループを互いに少なくとも 2 メートル離して設置する必要があります。ループと検出器の間のケーブルが長い場合は、信号の完全性を維持するためにシールドされたケーブルを使用する必要があります。

電源オプション

• LD-100 モデル: 100 ～ 240V AC 電源入力用に設計

• LD-102 モデル: 12 ～ 24V DC 電源入力用に設計

正しい動作と簡単な設置を保証するために、既存の電源に適合するバージョンを選択してください。

それが信頼できる選択である理由

• 実際の駐車場およびアクセスアプリケーションでの使用に関して設置業者から信頼されています

• さまざまな車両タイプやループ設定に対応できる柔軟性

• 複雑なプログラミングを必要とせず、設定と調整が簡単

• 屋内と屋外の両方の環境で長期的な信頼性を確保できるように設計されています

• 幅広いゲートコントローラー、アクセスシステム、オートメーションデバイスと互換性があります

製品パラメータ:



スイッチ 2 (ディップスイッチ設定)


1.DIP 1 & DIP 2 の特殊機能の設定


2.DIP 3 & DIP 4 リレー B 出力の設定


3. DIP 5 設定の自動リセット


4. DIP 6 & DIP 7 & DIP 8 リレー A 遅延の設定


5. DIP 9 および DIP 10 設定周波数 (40 K ～ 100 KHz)。干渉を避けるために使用されます



ループの取り付け:





他のブランドと比較して



量産：

当社の生産ラインでは、効率的な大量生産、厳格な品質管理、徹底的な出荷前テストを保証し、最高の完成度を誇るループディテクタ製品をお届けします。




LD-100 シングルチャンネル、ボックス、1 タイプ 11 ピンは 100-240VAC に接続 (EU 標準)
LD-102 シングルチャンネル、ボックス、1 タイプ 11 ピン、12-24VADC に接続 (EU 標準)
LD-105 シングルチャンネル、ボックス、2 タイプ 11 ピン接続 100-240VAC (米国標準)
LD-106 シングルチャンネル、ボックス、2 タイプ 11 ピン接続 12-24VADC (米国標準)



認証：




よくある質問：

1. どうすればあなたを信頼できるでしょうか？ JUTAI は 15 年以上の経験を持つ車両ループ検知器の専門メーカーです。私たちはヨーロッパと中国のすべてのブランドをテストし、違いを理解しました。当社のループ検出器はあなたのプロジェクトに適しています。

2. なぜ私たちを選ぶのですか? Win-Winのビジネスを目指します！

   • JUTAI ループ検知器は納入日より 2 年間の保証が付いています。
   • 24 時間 365 日のアフターサービス、技術的な問題に対するオンライン サポートを提供します。
   • 小規模または大規模な注文 (OEM/ODM) を受け付けます。
   • 製品に問題があった場合の新品交換。
   • 顧客の市場保護。

3. MOQは何ですか?サンプル注文や大量注文も承ります。新規のお客様が当社の品質とサービスを評価するためにサンプルをテストしたいと考えていることを理解しています。

4. 納期は何時ですか?正確な注文量と在庫状況に応じて、約 2 ～ 10 営業日かかります。

5. あなたの製品はカスタマイズできますか?はい、確かに。当社は OEM/ODM サービスを提供しているため、正確な要件については当社の営業チームにご相談ください。
