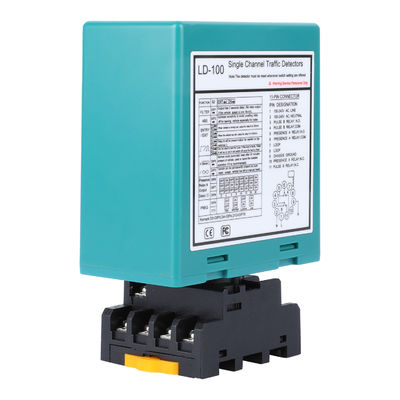

Adjustable Loop Detector for Parking Boom Barrier with Relay Output to Detect Trucks

ブランド:JUTAI (深?? ジュタイ通信株式会社)

モデル:LD-100 (AC 100-240V) /LD-102 (DC 12-24V)

代替名:ループ検出器,ループセンサー,車両ループセンサー,駐車エントリーセンサー

製品概要

This single channel loop detector is engineered to identify vehicles by sensing changes in the electromagnetic field created by a properly installed inductive loop placed in or under the ground surface駐車場入口と出口障壁,産業用上戸,アクセス制御ポイントなどの正確な車両検出を必要とする自動化されたシステムにおける信頼性の高い部品として機能します.

この装置は,トラック,オートバイ,フォークリフトを含む様々な車両の存在を特定することができます.それはリレーコンタクトを通して瞬間の継続的な出力オプションの両方を提供ゲートを開け,ライトを点け,車両を数えるなど,様々な制御機能に使用できます.

主要な特徴

• 駐車場,積載ドック,工業入口に設置された誘導型車両ループと動作するように設計された

• 乗用車,商用トラック,二輪オートバイ,工業用フォークリフトなどの幅広い車両タイプを信頼性の高い検出を提供します.

• 2つの別々のリレー出力で装備され,存在または一時的なトリガーイベントを示すために使用できます.

• 調整可能な感度制御により,設置者は検出器の性能をループサイズ,ワイヤ回転,設置環境に合わせて調整できます

• 使用しやすいDIPスイッチ設定により複数の構成オプションが利用可能

• モデル選択に応じてACとDCの両方のバージョンをサポート

• 適正な囲いの中に設置された場合,室内外環境の両方で安定した動作のために設計された

一般的な使用事例

• 自動的な駐車障害ゲートシステムで,開くか閉める前に車両の存在が必要

• フォークリフトやその他の機械を検知しなければならない産業施設のドアとロラーシャッター

• 車両が進める前に識別する必要がある通行料所と入口検問所

• 車両の検出に基づいて侵入を制限または許可するアクセス制御システム

• 交通管理と車両カウントアプリケーション

• タイムベースのエントリーシステムと駐車場管理ソリューション

• 倉庫の積載場と車両駆動機器のエリア

サポートされる車両タイプ

ループ検出器は,以下を含む金属体型車両の様々な形態を検出するのに有効です.

• 標準型乗用車

• 商用トラックと配達バン

• バイクとスクーター

• 工業用フォークリフトと小型機械

• ループフィールドを変化させるのに十分な金属質量を持つ他の車両

誘導回路の適切な設置は,一貫して正確な検出結果を確保するために不可欠です.

検出方法

この装置は,車両検出の2つの主要な方法をサポートします.

• 存在検知モード: 車両がループ上に留まる限り出力リレーをアクティブにします.ゲートを開いておくためまたはスペースが占有されていることを示すのに役立ちます.

• パルス検出モード:車両が最初に検出されたときに短い出力信号を生成する.通常,障壁を開くかエントリーを記録するなどのアクションを開始するために使用される.

検出設定

• 感度レベル:異なるループ構成で適切な動作を確保するために調整できます.より敏感な設定は,より小さいまたは少ないワイヤ回転に適しています.敏感度が低い設定は,より大きなループや交通量が多いエリアでうまく動作します..

• リレーアクティベーション時間:出力時間は,ゲートが開いておくべき時間など,制御装置のニーズに合わせて設定できます.

• モード選択: 干渉を減らすために,自動リセット,手動保持,テストモード,周波数オプションを含むさまざまな動作の選択.

• 周波数帯: 複数の検出器が近くに設置されている場合,クロストークを防ぐために調整できます.

DIPスイッチの設定に変更を加えた場合,デバイスのリセットが有効となります.

ループの設置の詳細

検出器は,地面に設置された"つ以上の誘導ループに依存します.これらのループは,通常,ループ形に設置された鎖状の銅線で作られ,エポキシやアスファルトなどの耐久性のある材料を使用して歩道に密封されます..

ループの大きさに基づくループ回転に関する一般的ガイドライン:

• 円周は3~4メートル 6本のワイヤが回る

• 4〜6mのループ: 5回転

• 6〜10mのループ: 4回転

• 10~20mのループ: 3回転

• 20m以上のループ: 2回転

最適な結果を得るため,複数のユニットが同じ領域で使用される場合,ループは少なくとも2m離れた場所に設置する必要があります.ループと検出器の間を走る長いケーブルは,信号の整合性を保つためにシールドケーブルを使用する必要があります.

電力供給オプション

• LD-100 モデル: 100-240V AC 電源入力用に設計された

• LD-102 モデル: 12-24V DC電源入力用に設計された

正確な操作と安装が容易になるように,既存の電源に合うバージョンを選択してください.

なぜ 信頼 できる 選択 です か

• インストーラによって信頼され,実際の駐車場やアクセスアプリケーションで使用されます.

• 異なる車両タイプとループの設定に対応する柔軟性

• 複雑なプログラミングなしで簡単に設定し調整できます

• 室内外での長期的信頼性のために設計された

• ゲートコントローラ,アクセスシステム,自動化装置の幅広い範囲と互換性

製品パラメータ:



スイッチ2 (ディープスイッチ設定)


1.DIP 1 & DIP 2 特殊機能の設定


2.DIP 3 & DIP 4 設定リレーB出力


3. DIP 5 自動リセット設定


4. DIP 6 & DIP 7 & DIP 8 遅延を設定するリレー


5DIP 9 & DIP 10 設定周波数 (40Kから100KHz). 干渉を避けるために使用されます.



ループの設置:






他のブランドと比較して



大量生産:

生産ラインは効率的な大量生産 厳格な品質管理 徹底的な出荷前のテストを保証します 最良のループ検出器製品を提供するためです




LD-100 単チャンネル,箱付き,1型11ピン接続 100-240VAC ((EU標準)
LD-102 単チャンネル,箱付き,1型11ピン接続 12-24VADC ((EU標準)
LD-105 シングルチャネル,ボックス, 2タイプ11ピン接続 100-240VAC ((米国標準)
LD-106 単チャンネル,箱付き, 2タイプ11ピン接続 12-24VADC ((米国標準)



認証:




FAQ:

1. どうすればあなたを信用できるでしょうか? JUTAIは 15年以上の経験を持つ 自動車ループ検出器の プロフェッショナルメーカーです. 我々はヨーロッパと中国のすべてのブランドをテストし,違いを理解しています.私たちのループ検出器は,あなたのプロジェクトに適しています.

2. なぜ我々を選んだのか?我々は双方に利益をもたらすビジネス状況を目指している!!!

   • JUTAIループ検出器は 配達日から2年間の保証付きです
   • 24時間営業のサービス オンラインサポートで 技術的な問題でも対応します
   • 小規模または大規模な注文 (OEM/ODM) を受け付けます.
   • 製品に問題がある場合,新しい製品を交換します.
   • 顧客のための市場保護

3. あなたのMOQは何ですか? サンプル注文や大注文は受け付けます. 新しい顧客は,私たちの品質とサービスを評価するためにサンプルをテストしたいと理解しています.

4. 配達時間は? 注文量と在庫量によって約2~10日です.

5. あなたの製品はカスタマイズできますか? はい,もちろんです.私たちはOEM/ODMサービスを提供しているので,あなたの正確な要件を当社の販売チームと議論してください.
