駐車場入口・出口制御用の誘導式2chループ車両検出器
商品の詳細
| 電力要件 | 12-24V | 自動回転範囲 | 20〜2000 |
|---|---|---|---|
| 感度 | 16-Way Selectable/ 最高0.010%Dl/L/最低2.56% | 作戦温度 | -40 ～ +70℃ |
| 応答時間 | オン/オフ10~90ms | 仕様 | 136*8.6*52 |
| ハイライト | 誘導回路車両検出器,2チャネルループ検出器,駐車場入口出口検出器 |
||
製品の説明

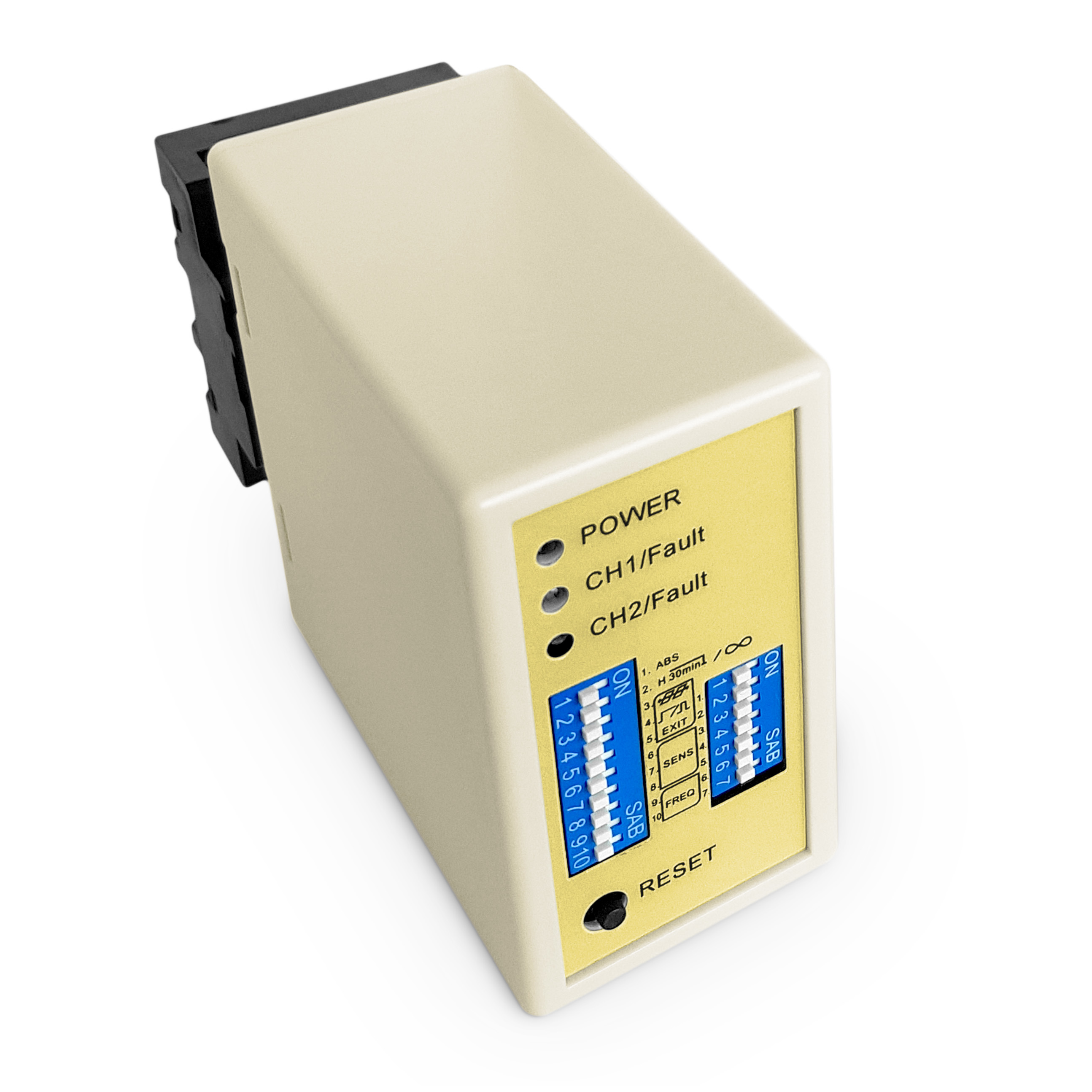

駐車場入口・出口制御用の誘導式2chループ車両検出器
JUTAI 誘導ループ車両検出器
JUTAIの誘導ループ車両検出器は 駐車場アクセス制御用に特別に設計されています自動バリアゲートの性能を最適化するために,信頼性の高い車両の存在感知を提供この検出器は,自動車,オートバイ,オートバイなど幅広い車両の正確な検出を保証します.現代のアクセス制御シナリオの多様なニーズを満たす.
申請
- 駐車場とガレージ: 車両の入出検知と駐車スペース管理の管理に最適
- 道路料金&電子料金収集 (ETC): 円滑な取引のために車線車両の正確な検出を可能にします
- ゲートされたコミュニティとプライベート道路: 信頼性の高い車両アクセス制御によって安全性を高める
- 商業・産業公園: トラックと訪問者車両の管理を合理化
- 空港と鉄道駅:物流車両の監視と乗客の流れを容易にする
- イベント&展覧会 駐車場: 正確な一時的な車両カウントを提供
- スマート交通システム:リアルタイム交通流量統計をサポートする
- 車両・配送管理: 車両の入出を追跡し,運用を最適化
- バス停車所と公共交通機関: 信頼性の高い公共交通機関運営を確保する
- 高速道路・道路安全システム: 安全警報のために重要な車両の存在を検出する
主要 な 特徴
- 2チャネル検知: CH1とCH2の別々のチャネルは複数のレーンモニタリングをサポートします.
- 高精度: すべての道路表面で偽トリガーがないことを保証します
- 調整可能な感度: DIP スイッチによる8レベルの感度調整
- リレー出力:バリアゲートへの直接接続のための内蔵リレー出力
- LED状態灯: 電力,検出,ループ状態の明確な指示
- 簡単にインストール: 標準的な誘導ループでシームレスに動作します
テクニカル仕様
| パラメータ | 詳細 |
|---|---|
| 電源入力 | 100-240V AC (LD-200) / 12-24V DC (LD-202) |
| 検出型 | 誘導ループ |
| チャンネル | 2 (独立検出) |
| 生産量 | リレー (NO/COM) |
| サポートされた車両 | 自動車,トラック,オートバイ |
| 敏感性 | 8レベルDIPスイッチ調整 |
| 周波数範囲 | 20KHz〜100KHz (調整可能) |
| LED インジケーター | パワー (赤),検出 (緑) |
| ループ接続 | CH1 (Pin 3,4),CH2 (Pin 5,6) |
| リレーコンタクト | CH1 (Pin 10,11),CH2 (Pin 7,8) |
関連と指標
LED インジケーター
- パワーLED (RED): "電源オン"を表示するために点灯します
- CH1検出LED:
- 安定オン: 車両検出
- 緩やかな点滅: ループ・ショート・サーキット または 十分な回転がない
- 瞬く間に点滅する: ループの開いた回路または過剰な曲がり
- CH2検出LED:
- 安定オン: 車両検出
- 緩やかな点滅: ループ・ショート・サーキット または 十分な回転がない
- 瞬く間に点滅する: ループの開いた回路または過剰な曲がり
感受性の選択
センシビリティと周波数調整は,7方向および10方向のディップスイッチ設定により容易である.ユーザーはディップスイッチ位置を設定することによって8つの異なるセンシビリティ設定から選択することができます.
リセット ボタン:LD-200は,ディップスイッチの設定を変更するたびにリセットする必要があります.
設置ガイドライン
- インダクションコイルにフェロ磁気ワイヤーを用いて,合計長さは500mまで
- コイル切断サイズ:長さ1.0-2.0メートル,幅0.8-1.2メートルの長方形
- コーナーで直角をできるだけ避ける
装置を設置する際には,プロダクトのプラグとソケットを垂直方向に保持してください.
システム統合
JUTAI LD200/202 双チャネル車両ループ検出器シリーズは,方向認識機能を備えており,多数の単チャネル入出シナリオに最適です.JUTAI ドアコントローラ (AC-11) と統合された場合ゲートバリア (BR-110),長距離RFIDリーダー (PUHF-9) と高温抵抗ループコイル (JTHT-11) は,シングルチャネル入口/出口アクセス制御システムにシームレスなソリューションを形成します.
登録手続き:
- 車両は両ループコイルを同時に入力し押します
- ループ検出器は入口でUHFリーダーを起動します
- リーダーが Wiegand 出力によってカードIDをコントローラに送信する
- 制御器はIDの有効性を確認し,ゲートバリアを開きます
- シングルチャネル探知器は安全性や破損防止機能を備えています
退場手続き
- 車両がUHFリーダーの中を通過する
- ループ検出器は,カードを読み,コントローラーにIDを送信するリーダーを起動します
- 制御器はIDを検証しゲートバリアを開きます
- シングルチャネル検出器は,出口プロセス中に安全性を提供します
方向認識:
方向認識機能は,車体が別のUHFリーダーを通過すると,二ちゃんねるループ検出器が再び信号を起動しないことを保証します.システムに入力または出入り記録のみを記録する.
独立作業モード
JUTAI LD-200/202 ダブルチャネルループ検出器は,2つの独立したシングルチャネルループ検出器としても機能できます.この構成は標準的な1インと1アウト駐車場に適しています.入口と出口の両方で,一つの障壁と1つの遠距離リーダーがある場合.
この設定は,信頼性の高いパフォーマンスを維持しながら,複数の機能のために1つの検出器を使用することで,ハードウェアコストを削減します.
