接続

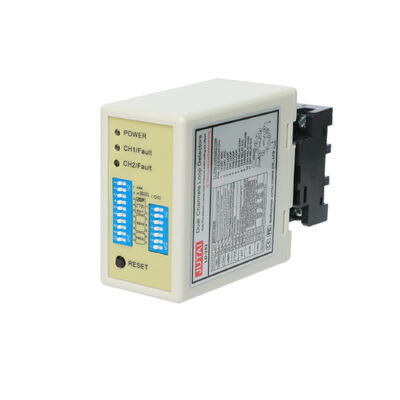

インジケーターとスイッチ:

• 電源LED（赤）：「電源ON」を示すために点灯します。
• CH1検出LED:
  • 点灯：車両の検出を示します。
  • ゆっくり点滅：ループの短絡またはループ後のねじれ不足を示します。
  • 早く点滅：ループの断線またはループのねじれ過多を示します。
• CH2検出LED:
  • 点灯：車両の検出を示します。
  • ゆっくり点滅：ループの短絡またはループ後のねじれ不足を示します。
  • 早く点滅：ループの断線またはループのねじれ過多を示します。

感度選択:

• 感度と周波数の調整は、7方向DIPスイッチと10方向DIPスイッチの設定によって容易になります。
• ユーザーは、提供された表に従ってDIPスイッチの位置を設定することにより、8つの異なる感度設定から選択できます。
• DIPスイッチ6、7、8はCH1の感度を制御し、0.8（最も感度が低い）から0.015（最も感度が高い）まで変化します。
• DIPスイッチ3、4、5はCH2の感度を制御し、0.8（最も感度が低い）から0.015（最も感度が高い）まで変化します。

3. スイッチ1=S1：チャンネル1ループ機能選択（10方向DIPスイッチ）

(1)(スイッチ1) DIP 1 & DIP 2 トレーラー両方の特殊感度向上（両チャンネル）。

(2)(スイッチ1=S1) D3、D4、D5および（スイッチ2=S2）D1、D2特殊機能設定（モード1、2、3方向検出。モード4、5、6通常モード、2つのループ検出は分離されています）。

(3)(スイッチ1=S1) D6 & D7 & D8および（スイッチ2=S2）D3 & D4 & D5 CH1およびCH2感度選択設定（8つのレベル選択）。

(4)(スイッチ1=S1) D9 & D10および（スイッチ2=S2）D6、D7周波数設定（20 K～100 KHz）。

* リセットボタン：注意：DIPスイッチの設定を変更するたびに、LD-200をリセットする必要があります。

設置上の注意とトラブルシューティング:

1. コイルの切断サイズと埋め込みガイドラインは、右側の図に示されています。
2. 誘導コイルには強磁性ワイヤを使用し、全長は最大500メートルにすることをお勧めします。
3. コイルの切断サイズは、長さ1.0～2.0メートル、幅0.8～1.2メートルの長方形とし、角はできるだけ直角を避けてください。
4. 基本的な典型的なコイルターンの推奨設置概要:

設置の際は、製品のプラグとソケットを垂直方向に保ってください。

アプリケーション

JUTAI LD200/202デュアルチャンネル車両ループ検出器シリーズは、方向認識機能を備えており、多数のシングルチャンネルの出入りシナリオに最適です。JUTAIワン・ドア・コントローラー（モデル：AC-11）、JUTAIゲートバリア（モデル：BR-110）、JUTAI長距離RFIDリーダー（モデル：PUHF-9）と、高温耐性ループコイル（モデル：JTHT-11）を統合すると、シングルチャンネルの出入りアクセス制御システムのシームレスなソリューションを形成します。

動作原理は次のとおりです:

1. 進入プロセス:

   • 車がコミュニティまたは駐車場に入ると、2つのループコイルが同時に押されます。
   • JUTAIデュアルチャンネルループ検出器（LD-200/202）は、入り口にあるUHFリーダーをトリガーします。
   • UHFリーダーはカードIDを読み取り、Wiegand出力経由でコントローラー（AC-11）に送信します。
   • コントローラーはIDの有効性を検証し、リレー信号を出力してゲートバリアを開きます。
   • 車はコミュニティまたは駐車場に入り、バリアゲートを通過すると、バリアアームが自動的に下がります。
   • JUTAIシングルチャンネルループ検出器（LD-100/102）は、このプロセス中の安全性と衝突防止機能を保証します。

2. 退出プロセス:

   • 車がコミュニティまたは駐車場から出るとき、内側のUHFリーダーを通過します。
   • LD-200/LD-202はUHFリーダーをトリガーし、リーダーはカードを読み取り、IDをコントローラーに送信します。
   • コントローラーはIDの有効性を検証し、リレー信号を出力して車が退出できるようにゲートバリアを開きます。
   • 車がバリアゲートを通過すると、バリアアームが自動的に下がります。
   • LD-100/102は、このプロセス中に安全性と衝突防止機能を提供します。

3. 方向認識:

   • LD-200/LD-202の方向認識機能は、車が別のUHFリーダーを通過したときに、デュアルチャンネルループ検出器が再び信号をトリガーしないようにし、システム内の出入り記録のみを記録します。

JUTAI LD-200/202デュアルチャンネルループ検出器は、2つの独立したシングルチャンネルループ検出器としても機能します。この構成は、入り口と出口の両方に1つのバリアと1つの長距離リーダーがある標準的な出入り駐車場に適しています。

この設定では、1つのループコイルがリーダーをトリガーしてカードを読み取るために使用され、もう1つのループコイルはバリアの衝突防止機能専用です。LD-200/202を2つの独立したループ検出器として使用することにより、経済的な観点からコスト削減のメリットが得られる可能性があります。この設定により、各機能に個別の検出器を使用することに関連する一部のハードウェアコストが削減されます。

この機能は、LD-200/202の独立動作モード機能を有効にすることで実現し、このデュアルキャパシティで効果的に動作できます。
