ループディテクターLDシリーズシングルおよびデュアルチャンネル高感度耐候性ハウジング

起源の場所	中国
ブランド名	JUTAI
証明	CE
モデル番号	LD-202
書類	LD-200.202.pdf
最小注文数量	1
価格	negotiable
パッケージの詳細	カートン
受渡し時間	5-8営業日
支払条件	T/T、L/C、D/A、D/P、ウェスタンユニオン、ペイパル、、マネーグラム、アリペイ
供給の能力	月に1000個

試供品およびクーポンのための私に連絡しなさい。

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

商品の詳細

電力要件	12-24V	自動回転範囲	20〜2000
感度	16-Way Selectable/ 最高0.010%Dl/L/最低2.56%	作戦温度	-40 ～ +70℃
応答時間	オン/オフ10~90ms	仕様	1368.652
ハイライト	ループディテクターLDシリーズ高感度 , ループディテクター耐候性ハウジング , ループディテクターシングルデュアルチャンネル

メッセージ

製品の説明

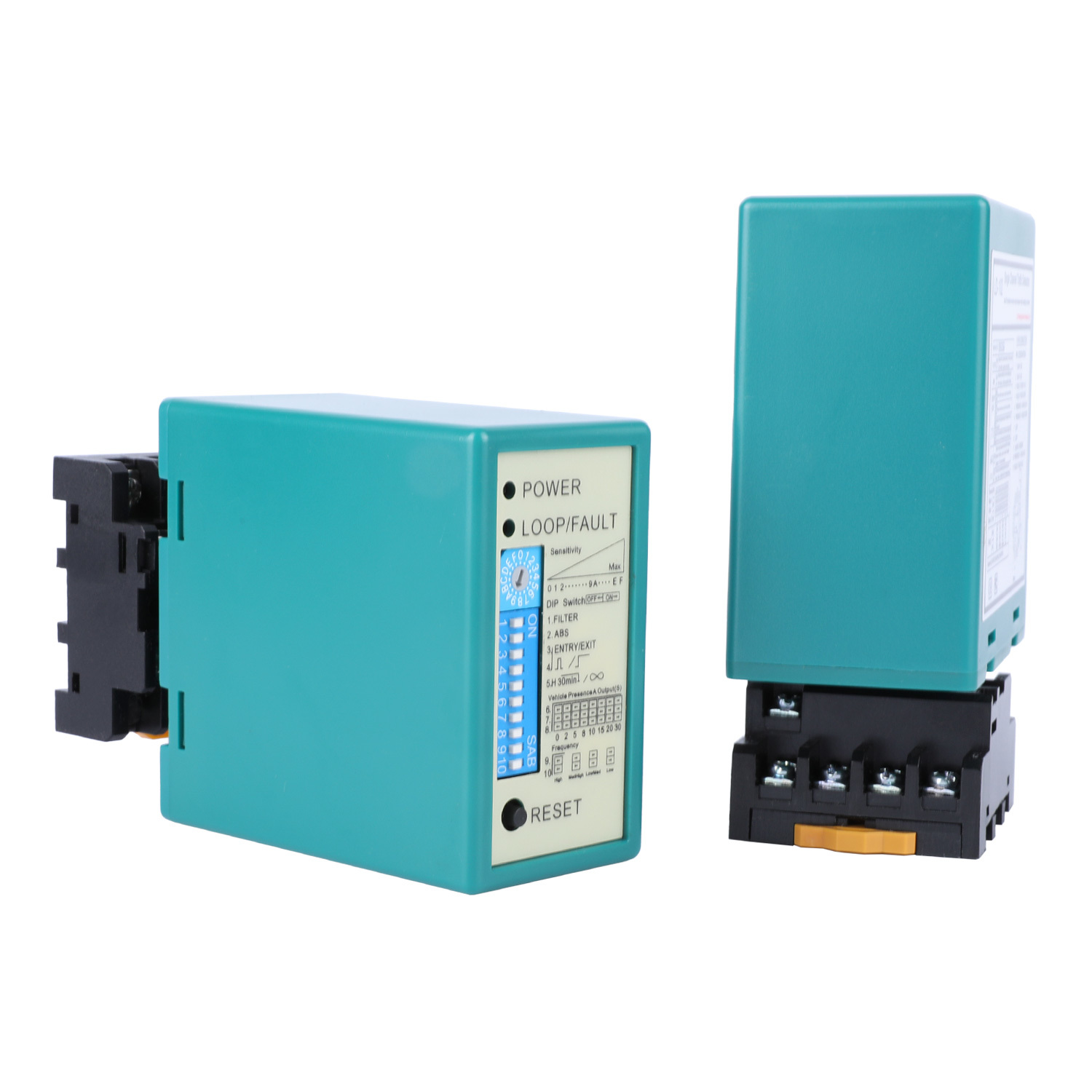

ループディテクターLDシリーズシングルおよびデュアルチャンネル高感度耐候性ハウジング 0

ループ検出器 LDシリーズ: 高い感度と耐天候のハウジングを持つシングルとダブルチャネル

JUTAI LDシリーズのループ検出器 (単チャンネルLD100/LD102と二チャンネルLD200/LD202) は,高度な感度と耐候性のあるハウジングで設計された工業用車両検出ソリューションです.駐車場管理を含む外や室内での厳しい用途に合わせたこのシリーズは調整可能な精密感知と耐久性のある耐久性を組み合わせ雨や塵極端な温度交通量が多い環境で.

私たちのLDシリーズは,様々な検出ニーズを満たす2つのコアモデルをカバーします.

シングルチャネルモデル (LD100 AC / LD102 DC): 16レベルの高感度調整を備えており,ゲートアクティベーションやシングルレーンセンシングなどの基本的なプレゼンス/パルス検出シナリオに最適です.
双チャンネルモデル (LD200 AC / LD202 DC): 特徴: チャンネルごとに8レベルの独立した高感度 + 方向検知,入口/出口カウントや二方向トラフィックモニタリングなどの高度な用例のために設計されています.

すべてのLDシリーズ検出器は,IP評価の耐天候ハウジングを誇っており,駐車場,道路,工業庭園の屋外配備に不可欠な水,塵,腐食から保護されています.

主要な特徴 (LDシリーズ主要の利点)

高感度精度: 単チャンネルモデルは16レベルの感度調整 (0.015%~0.8%DL/L) を提供し,二チャンネルモデルはチャンネルごとに8レベルの独立した調整を提供します.この高い感度により,小型車両 (オートバイ) の検出が可能になります.トラックやトレーラーなど,金属残骸や環境干渉による誤ったトリガーを最小限に抑える.
IP 格付け耐天候住宅: 頑丈で密封されたハウジングは,水の侵入,塵の蓄積,腐食から保護し,産業用耐候基準を満たします. 雨,雪,湿度で屋外設置に適しています.塵に満ちた産業環境.
2チャネル方向検出 (LD200/LD202 限定): 3つの設定可能な方向モードで車両の移動方向を正確に識別する (CH1→CH2またはCH2→CH1),入口/出口カウントと双方向交通流量分析をサポートする.
産業級の耐久性: 広範囲の動作温度 (-40°C~+70°C) と95%の不凝縮湿度耐性,耐天候ハウジングと組み合わせて,極端な条件でも信頼性の高いパフォーマンスを保証します.
干渉防止設計: 4段階選択可能な周波数 (20 〜 80 kHz シングルチャネル; 20 〜 100 kHz ツーチャネル) は,隣接するループ,金属構造物,または電子機器とのクロストークを排除します.
簡単な設定と統合: DIPスイッチ制御感度,周波数,および動作モード (存在/パルス/方向); 手動リセットボタンを迅速な設定のために.ゲートコントローラー,交通カウンターとシームレスに統合,そしてアクセス制御システム.
リアルタイム状態監視:電源,検出状態,ループ障害 (ショート・回路/オープン・回路) のLED表示装置により,停止時間を短縮するために迅速な故障排除が可能になります.

技術仕様の要約

パラメータ	シングルチャネル (LD100 / LD102)	2チャネル (LD200 / LD202)
電源	100~240V ACまたは12~24V DC	100~240V ACまたは12~24V DC
検出チャネル	1	2 独立したチャンネル
感度調整	16レベル (高い感度)	チャンネルごとに8レベル (高い感度)
周波数選択	4ステップ (20~80 kHz)	4ステップ (20~100 kHz)
方向検知	入手できない	はい (3モード,DIPスイッチを設定可能)
耐候性評価	IP 格付け耐天候住宅	IP 格付け耐天候住宅
動作温度	-40°Cから+70°C	-40°Cから+70°C
湿度許容性	95% RH まで (不凝縮)	95% RH まで (不凝縮)
リレー出力	2 (存在+パルス/欠陥)	2 (各チャンネル1本:COM + NO)
応答時間	10 〜 90 ms	10 〜 90 ms
ループインダクタンス範囲	20~2000 μH	チャンネルあたり20~2000 μH

ループの設置ガイド

ループ周辺	推薦ワイヤターン
3〜4メートル	6回転
4~6メートル	5回転
6~10メートル	4回転
10~20メートル	3回転
20メートル以上	2回転する
設置説明書	防気管は屋外での設置を可能にします. 道路交通や環境の磨きに耐えるよう,Epoxyのシールループワイヤーを用います.移動経路に沿って 1m の距離でループを設置する.

理想的な応用

シングルチャネル (LD100/LD102)

屋外駐車口の自動化
産業用ドアアクティベーション (倉庫,積載ドック)
セキュリティブームゲート制御
アクセスポイントの車両の基本表示検出

2チャネル (LD200/LD202)

屋外駐車場入口/出口カウントシステム
トラフィックフローの監視と方向分析
料金所車両の分類
産業公園における二車道アクセス制御
道路の双方向交通管理

なぜJUTAI LDシリーズループ探知機を選ぶのか?

高度の感受性と耐候設計: 屋外や厳しい環境に最適化され,検出精度と耐久性を保証します.
幅広い製品: 基本的および高度な検出ニーズを満たす単チャンネルと二チャンネルモデル
15年以上の専門知識: 車両検知技術に特化した厳格な出荷前の信頼性テスト
OEM/ODMサポート: 特定のプロジェクト要件に合わせてカスタマイズできるソリューション.
2 年間の保証: 2年間の製造者保証と専用の技術サポートが保証されています.

正しいLDシリーズモデルを選択する

選択するLD100/LD102 (単チャンネル)外や室内環境における基本的高感度プレゼンス/パルス検出のために.
選択するLD200/LD202 (ダブルチャンネル)高感度方向検出,入口/出口カウント,または二ゾーンモニタリング

注文する

サンプルを依頼し定価を請求したり技術的な詳細を確認したりするには今日ご連絡ください信頼性の高い性能と車両検出プロジェクト.

ループディテクターLDシリーズシングルおよびデュアルチャンネル高感度耐候性ハウジング 1

ループディテクターLDシリーズシングルおよびデュアルチャンネル高感度耐候性ハウジング 2

ループディテクターLDシリーズシングルおよびデュアルチャンネル高感度耐候性ハウジング 3

関連

インディケーターとスイッチ:

パワーLED (RED): "電源オン"を表示するために点灯します.
CH1検出LED:
- ステア・オン車両の検出を指示する
- 緩やかな点滅:ループの短回路またはループの後で十分な回転を示します.
- 瞬く間に点滅する:ループの開いた回路またはループの後に過剰な曲がりを示します.
CH2検出LED:
- ステア・オン車両の検出を指示する
- 緩やかな点滅:ループの短回路またはループの後で十分な回転を示します.
- 瞬く間に点滅する:ループの開いた回路またはループの後に過剰な曲がりを示します.

感度選択:

センシビリティと周波数調整は7方向ダイプスイッチと10方向ダイプスイッチの設定によって容易な状態です.
ユーザは,提供された表に従ってディップスイッチの位置を設定することで,8つの異なる感度設定から選択できます.
ダイプスイッチ6,7,8は,CH1の感度を0.8 (最も敏感な) から0.015 (最も敏感な) まで制御する.
ダイプスイッチ3,4,5は,CH2の感度を0.8 (最も敏感でない) から0.015 (最も敏感な) までの範囲で制御する.

3. スイッチ1=S1:チャンネル1ループ機能選択 (10方向ディップスイッチ)

(1) (スイッチ1) DIP 1 & DIP 2 両方のトレーラー (両チャンネル) の特殊感度上昇

(2) ((スイッチ1=S1) D3,D4,D5と (スイッチ2=S2) D1,D2 設定特殊機能 (モード1,2,3 方向検出.モード4,5,6 正常モード,2ループ検出が分離)

(3) ((スイッチ1=S1) D6&D7&D8と (スイッチ2=S2) D3&D4&D5 CH1とCH2の感度選択を設定する (八つのレベル選択).

(4) ((スイッチ1=S1) D9&D10と (スイッチ2=S2) D6,D7 設定周波数 (20Kから100KHz).

* リセットボタン: 注意: LD-200は,ディップスイッチに設定変更がされるたびにリセットする必要があります.

設置注意事項とトラブルシューティング:

コイル切断サイズと埋め込みガイドラインは右側の図に示されています.
インダクションコイルには,合計長さ最大500mの鉄磁気線を使用することが推奨されます.
コイルの切断サイズは,長さ1.0〜2.0m,幅0.8〜1.2mの長方形で,コーナーに直角をできるだけ避けます.
基本的な典型的なコイル回転の推奨設置概要:

設置時,プロダクトのプラグとソケットを垂直方向に保持してください.

適用する

JUTAI LD200/202 双チャネル車両ループ検出器シリーズは,方向認識機能を備えており,多数の単チャネル入出シナリオに最適です.JUTAI 1 ドアコントローラー (モデル) と統合された場合: AC-11),JUTAIゲートバリア (モデル:BR-110) とJUTAI長距離RFIDリーダー (モデル:PUHF-9),高温耐性ループコイル (モデル:JTHT-11)単チャンネル入り/出入り管理システムにシームレスなソリューションです.

作業原理は次のとおりです

入場手続き:
- 車が地域や駐車場に入ると 2つのループコイルが同時に押されます
- JUTAI ダブルチャネルループ検出器 (LD-200/202) は入口にあるUHFリーダーを起動します.
- UHFリーダーはカードIDを読み,ウィーガン出力経由でコントローラ (AC-11) に送信する.
- 制御装置はIDの有効性を確認しゲートバリアを開くためのリレー信号を出します
- 車がコミュニティや駐車場に入ると壁ゲートを通ると壁の腕が自動的に下がります
- JUTAIシングルチャネルループ検出器 (LD-100/102) は,このプロセス中に安全性と破損防止機能を保証します.
退場手続き
- コミュニティや駐車場から車が出ると内部にあるUHFリーダーを通ります
- LD-200/LD-202はUHFリーダーを起動し,カードを読み,IDをコントローラに送ります.
- 制御器はIDの有効性を確認しレーレー信号を出力してゲートバリアを開け車を出せるようにします
- 車がバリアゲートを通過するとバリアアームが自動的に下がります
- LD-100/102は,このプロセス中に安全性と破損防止機能を提供します.
方向認識:
- LD-200/LD-202の方向認識機能により,車両が別のUHFリーダーを通過すると,ダブルチャネルループ検出器が再び信号を起動しないようにします.システムに入力または出口記録のみを記録する.

JUTAI LD-200/202 ダブルチャネルループ検出器は,2つの独立したシングルチャネルループ検出器としても機能できます.この構成は標準の1インと1アウト駐車場に適しています.入口と出口の両方で,一つの障壁と1つの遠距離リーダーがある場合.

このセットアップでは,ループコイルの1つがリーダーを起動してカードを読み取るのに使用され,もう1つのループコイルはバリアの破損防止機能に専念しています.LD-200/202を2つの独立したループ検出器として利用することでこの設定により,各機能に別々の検出器を使用することに関連したハードウェアコストの一部が削減されます.

この機能は,LD-200/202の独立作業モード機能を有効にして,この二重機能で効果的に動作できるようにすることで達成されます.
