産業用自動ドアおよびガレージドア用IP67防水安全ライトカーテン

起源の場所	中国
ブランド名	JUTAI
証明	CE
モデル番号	CL20-8L
書類	JUTAI CL20-8L User Manual.pdf
最小注文数量	1
価格	negotiable
パッケージの詳細	漫画
受渡し時間	5-8営業日
支払条件	T/T、L/C、D/A、D/P、ウェスタンユニオン、ペイパル、、マネーグラム、アリペイ
供給の能力	月に1000個

商品の詳細

IP評価	IP67	関数	削除
センシング距離	8m	材料	アルミニウム合金
特徴	耐食性	電源電圧	DC12-24V
動作温度	-20〜60℃	動作電流	<50ma>
出力	番号/Nc,COM	動作電流	< 20mA@DC12V
仕様	20002115mm
ハイライト	IP67 防水安全ライトカーテン , 産業用自動ドア用ライトカーテン , ガレージドア安全ライトカーテン

メッセージ

製品の説明

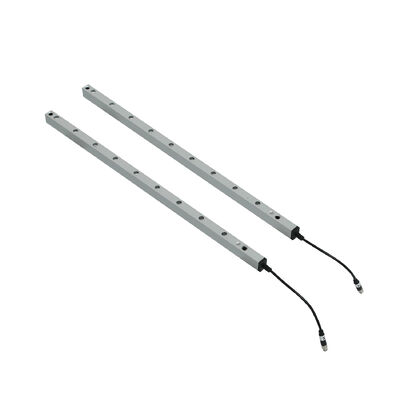

産業用自動ドアおよびガレージドア用IP67防水安全ライトカーテン 0

産業用自動ドアおよびガレージドア用IP67防水安全光線式安全カーテン

JUTAI CLシリーズ安全光線式安全カーテンは、産業用および商業的なシナリオ、特に産業用自動ドアとガレージドアにおいて、人員の安全を確保し、運用上の安全性を維持するために設計された、特殊な保護センシングソリューションとして登場しました。IP67定格の防水・防塵構造と信頼性の高い検出技術を組み合わせることで、予期せぬ侵入に即座に反応する目に見えない保護グリッドを形成し、高トラフィックのドア環境における挟み込み事故、機器の損傷、および安全上の危険を回避します。

この製品ファミリーは、さまざまなドアの種類と特定の安全要件に合わせて、さまざまな長さとビーム構成の幅広いモデルを提供しています。小型ガレージドア用のコンパクトな500mmユニットから、産業用自動ドア用の大規模な2500mmシステムまで、各光線式安全カーテンは、長寿命、正確な検出、既存のドア制御システムとのスムーズな統合のために構築されており、改修または新規設置における互換性の問題を排除します。

製品シリーズ概要

CLシリーズは、2つのビーム構成（8ビームと16ビーム）と5つの長さオプションを備えた9つのモデルで構成されており、産業用およびガレージドアのアプリケーションの全範囲をカバーしています。

モデル	長さ	ビーム数	検出範囲	ビーム間隔	消費電力	応答時間
CL05-8L	500mm	8ビーム	最大8メートル*	100mm	≤4W	≤20ms
CL10-8L	1000mm	8ビーム	最大8メートル*	100mm	≤4W	≤20ms
CL10-16L	1000mm	16ビーム	最大8メートル*	100mm	≤4W	≤20ms
CL15-8L	1500mm	8ビーム	最大8メートル*	100mm	≤4W	≤20ms
CL15-16L	1500mm	16ビーム	最大8メートル*	100mm	≤4W	≤20ms
CL20-8L	2000mm	8ビーム	最大8メートル*	100mm	≤4W	≤20ms
CL20-16L	2000mm	16ビーム	最大8メートル*	100mm	≤4W	≤20ms
CL25-8L	2500mm	8ビーム	最大8メートル*	100mm	≤4W	≤20ms
CL25-16L	2500mm	16ビーム	最大8メートル*	100mm	≤4W	≤20ms

*実際の検出範囲は、日光の照射、ほこり、湿度などの環境条件によって異なる場合があります。

主な機能と利点

堅牢なIP67保護

IP67防水・防塵認証を取得した光線式安全カーテンは、雨、水しぶき、重いほこり、産業廃棄物など、過酷なドア環境で優れた性能を発揮します。密閉されたアルミニウム合金ハウジングは、一時的な水没や激しいほこりの蓄積に耐え、屋外ガレージドア、ほこりの多い倉庫の自動ドア、または湿度の高いワークショップの入り口で揺るぎない性能を保証します。

幅広い温度適応性

-20℃から+60℃の範囲内で安定して動作し、-25℃までの極低温に対応する特殊モデルも用意されています。この汎用性により、冷蔵保管用の自動ドア、季節変動にさらされる屋外ガレージドア、温度変化の激しい施設の産業用ドアに最適です。

ドア固有のニーズに対応する2つの動作モード

通常モード: 検出エリア全体でフルカバー保護を提供し、ビームが中断されるたびに即座にドアを反転または停止させます。人員または物体が誤ってドアの経路に入ることがある、交通量の多い産業用自動ドアに最適です。
ブランキングモード: 通常のドアの閉鎖中に連続的なビーム遮断が予想される、ドアギャップの設置用にカスタマイズされています。このモードは、意図しない侵入に対する保護を維持しながら、誤ったアラームを排除します。これは、ローラーシャッタードアや、重なり合うパネルを備えたガレージドアにとって重要です。

挟み込み防止のための精密検出

100mmのビーム間隔により、光線式安全カーテンは50mmという小さな物体を検出でき、潜在的な危険を見逃すことはありません。このレベルの精度は、挟み込み防止に不可欠であり、産業用自動ドアやガレージドアの近くで手、手足、または小さな物体が閉まるのを防ぎます。

グローバルな安全コンプライアンス

CE認証を取得し、EN 61496機械安全規格に準拠しているため、この製品は国際的な安全規制に適合しており、商業用ガレージドアであれ、国境を越えて運営する産業施設であれ、グローバルな展開における信頼性とコンプライアンスを保証します。

省エネ運転

低消費電力（≤4W）を誇る光線式安全カーテンは、性能を犠牲にすることなく、長期的な運用コストと環境への影響を削減します。この省エネ設計は、産業用自動ドアの24時間365日の運用や、頻繁に使用されるガレージドアに最適です。

容易な設置と統合

標準の5極M8オスコネクタと調整可能な取り付けブラケットを装備しており、さまざまなドアタイプへの設置を簡素化します。色分けされたケーブルは配線を合理化し、システムはほとんどのドア制御パネルとシームレスに統合され、新規設置と改修の両方でセットアップ時間を最小限に抑えます。

直感的なLEDステータスモニタリング

送信機と受信機の両方のLEDインジケーターは、明確なリアルタイムフィードバックを提供します。

送信機：青色点灯（通常動作）、赤色高速点滅（電圧異常：<9V or>28V）。
受信機：赤色点灯（ビーム遮断/侵入検出）、青色点灯（障害物なし）、青色点滅（初期電源投入後のアライメントが必要）。

これにより、迅速なトラブルシューティングが可能になり、オペレーターはシステムのステータスを簡単に確認できます。

主な用途

産業用自動ドアシステム

高速ドア: 製造工場、流通センター、ロジスティクスハブで、高速で閉まるドアを即座に停止または反転させ、高速運転中の挟み込みを防ぎます。
ローラーシャッタードア: 倉庫、小売店の裏口、およびドアの頻繁な使用がある産業施設での閉じ込めから保護します。
セクショナルドア: 工場や倉庫の大型産業用ドアの安全監視を提供し、信頼性の高い検出で広い開口部をカバーします。
冷蔵保管ドア: 低温、高湿度の環境で一貫した性能を発揮し、人員や機器がドアに閉まるのを防ぎます。
防火扉: ドアの経路付近の人員を危険にさらすことなく、緊急時に安全な自動閉鎖を保証します。

ガレージドアシステム

商業用ガレージドア: 交通量の多い荷積みドック、駐車場、ビジネスエントランスに挟み込み防止を提供します。
住宅用ガレージドア: 家族、ペット、および財産を保護し、人がいたり、ドライブウェイに物体がある場合にドアが閉まるのを防ぎます。

特殊なドア環境

食品加工工場: 生産エリアの自動ドアの洗浄手順と高湿度に耐えます。
倉庫およびロジスティクスセンター: 自動保管および検索システムドアの近くの人員と機器を保護します。
自動車製造施設: 自動組立ラインドアおよび車両の出入り口付近の作業者を保護します。

技術仕様

パラメータ	仕様
動作電圧	DC12-24V ±10%
動作電流	送信機<65mA @DC12V; 受信機 <20mA @DC12V
出力構成	NO/NCリレー出力（設定可能）
保護等級	IP67（防塵・防水）
ハウジング材質	アルミニウム合金
動作範囲	1〜8メートル（送信機から受信機）
最大保護高さ	最大1729mm（モデルによる）
ビーム数	8または16ビーム（モデルによる）
ビーム間隔	100mm
応答時間	≤20ms
動作温度	-20℃〜+60℃（拡張範囲あり）
ケーブル長	送信機8m; 受信機4m
コネクタタイプ	5極M8オスコネクタ
安全規格	CE、EN 61496

設置と構成

CLシリーズ安全光線式安全カーテンは、ドアアプリケーションに合わせたユーザーフレンドリーな設置機能を備えています。

ドアフレームへの垂直設置用の柔軟な取り付けオプション（産業用自動ドアおよびガレージドアと互換性があります）。
LEDインジケーターによる簡単なアライメントプロセスにより、送信機と受信機の正確な位置決めを保証します。
色分けされたケーブルにより、ドア制御システムへの配線が簡単になり、損傷を防ぐための明確な警告が表示されます（NO/NCは電源正端子に接続しないでください）。
さまざまなドア制御要件に適応する、簡単なセットアップ手順による設定可能なNO/NC出力モード。
通常のドアの閉鎖中の誤ったアラームを回避する、ドアギャップシナリオのブランキングモードのアクティブ化。

トラブルシューティングとメンテナンス

このシステムは、一般的なドア関連の問題を解決するための包括的な診断機能を提供します。

電源投入後の低速点滅：送信機と受信機を再調整して、適切なビームアライメントを行います。
赤色高速点滅（送信機）：電源電圧を確認します（9V〜28Vの範囲内であることを確認します）。
光線式安全カーテンは正常ですが、挟み込み防止動作がありません：配線接続にエラーがないか確認します。
ブランキングモードに入ることができません：ドアの下降中に光漏れがなく、ドアまたは障害物が最小連続遮断距離を満たしていることを確認します。

定期的なメンテナンスは簡単です。

乾いた柔らかい布で光学レンズを拭いて、ほこりや異物を取り除きます。
特にドアのメンテナンス後、アライメントを定期的に確認します。
接続ケーブルを、高電圧または大電流の導体から離して、干渉を避けてください。
ケーブルを曲げたりねじったりせず、受信機を直射日光から保護して、誤ったトリガーを防ぎます。

ドアの安全のためにJUTAI CLシリーズを選択する理由

ドア固有の設計: 産業用自動ドアとガレージドアの独自の安全ニーズに対応するように設計されており、誤ったアラームを回避するためのデュアルモードを備えています。
堅牢な耐久性: IP67保護とアルミニウム合金ハウジングにより、屋外、ほこり、または湿度の高い過酷なドア環境での長寿命を保証します。
グローバルコンプライアンス: 国際的な安全基準に適合しており、商業および産業環境での世界的な展開に適しています。
容易な統合: 既存のほとんどのドア制御システムと互換性があり、設置時間とコストを削減します。
カスタマイズオプション: あらゆるドアのサイズや環境に合わせて、9つの標準モデルと特殊な低温バージョン。
専用サポート: ドア固有のアプリケーションの設置ガイダンスとトラブルシューティングを含む、包括的な技術支援。

注文情報

CLシリーズ安全光線式安全カーテンは、8ビームまたは16ビーム構成と500mmから2500mmの長さのオプションを備えた9つの標準モデルで利用できます。極端な耐熱性や特殊なドア統合などのカスタム要件については、アプリケーションの詳細を添えて当社の営業チームにお問い合わせください。

パッケージ内容

送信機ユニット
受信機ユニット
取り付けブラケットとハードウェア
接続ケーブル（送信機：8m; 受信機：4m）
ユーザーマニュアルとインストールガイド

連絡先情報

製品仕様、価格、サンプル、または技術的な相談については、以下までお問い合わせください。

深センJUTAI Comm Co.、Ltd.

電話：0755-2627585

ウェブサイト： https://www.accesssecuritysolution.com/

JUTAIのIP67防水安全光線式安全カーテンで、産業用自動ドアとガレージドアを保護します。ドアの独自のニーズに適応する信頼性の高い保護により、長年にわたる安全性とコンプライアンスを確保します。
