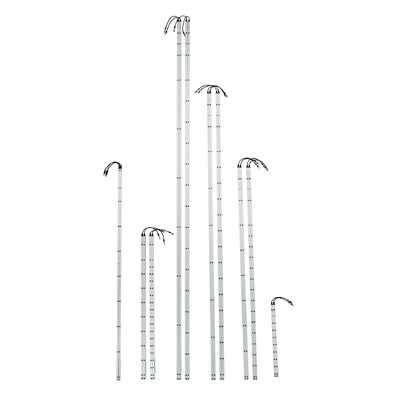

産業用ドア安全ライトカーテン 500mmから2500mm 倉庫と工場のための長さ

起源の場所	中国
ブランド名	JUTAI
証明	CE
モデル番号	CL20-8L
書類	CL05-8L User Manual.pdf
最小注文数量	1
価格	negotiable
パッケージの詳細	漫画
受渡し時間	5-8営業日
支払条件	T/T、L/C、D/A、D/P、ウェスタンユニオン、ペイパル、マネーグラム、アリペイ
供給の能力	月に1000個

商品の詳細

IP等級	IP67	関数	削除
検出距離	8m	材料	アルミニウム合金
特徴	耐食性	電源電圧	DC12-24v
動作温度	-20〜60℃	動作電流	<50ma>
出力	番号/Nc,COM	動作電流	< 20mA@DC12V
仕様	20002115mm
ハイライト	産業用ドア安全ライトカーテン , 倉庫用IP67ライトカーテン , 薄光カーテン 500mmから2500mm

メッセージ

製品の説明

産業用ドア安全ライトカーテン 500mm～2500mm 長さ、倉庫・工場用

JUTAI CLシリーズ産業用ドア安全ライトカーテンは、倉庫や工場環境向けにカスタマイズされたプロフェッショナルな保護センシングソリューションであり、人員、設備、および運用継続性を保護するように設計されています。エミッターとレシーバーの間に不可視の光ビームグリッドを形成することにより、人、工具、または物品が侵入すると即座に安全応答（ドアの反転や停止など）をトリガーし、産業用ドアでの挟み込み、圧壊、または衝突事故を効果的に防止します。

この製品ラインは、500mmから2500mmまでの多様な長さオプションと、8ビームまたは16ビーム構成を備えており、小型アクセスドアから大型高速倉庫ドアまで、さまざまな産業用ドアサイズに完璧に適合します。各ユニットは、頑丈なアルミニウム合金ハウジングとIP67防水/防塵保護を備えており、工場や倉庫のほこりっぽい、交通量の多い、過酷な条件に耐えるように作られています。

製品シリーズ概要

CLシリーズは9モデルで構成され、倉庫や工場ドアの安全ニーズに対応する多様な長さとビームの組み合わせを提供します。

モデル	長さ	ビーム数	検出範囲	100mm	消費電力	≤20ms
CL05-8L	500mm	8ビーム	最大8メートル*	応答時間	≤4W	動作温度
CL10-8L	1000mm	8ビーム	最大8メートル*	応答時間	≤4W	動作温度
CL10-16L	1000mm	16ビーム	最大8メートル*	応答時間	≤4W	動作温度
CL15-8L	1500mm	8ビーム	最大8メートル*	応答時間	≤4W	動作温度
CL15-16L	1500mm	16ビーム	最大8メートル*	応答時間	≤4W	動作温度
CL20-8L	2000mm	8ビーム	最大8メートル*	応答時間	≤4W	動作温度
CL20-16L	2000mm	16ビーム	最大8メートル*	応答時間	≤4W	動作温度
CL25-8L	2500mm	8ビーム	最大8メートル*	応答時間	≤4W	動作温度
CL25-16L	2500mm	16ビーム	最大8メートル*	応答時間	≤4W	動作温度

*実際の検出範囲は、倉庫/工場の環境条件（ほこり、湿度、照明など）によって異なる場合があります。

倉庫・工場での使用における主な特徴

多様な長さオプション（500mm～2500mm）： コンパクトな500mmから大型の2500mmまでの長さ範囲により、倉庫や工場内のあらゆる産業用ドアサイズに対応します。小型ユーティリティドアからフォークリフトや貨物用の幅広高速ドアまで対応可能です。
IP67防水・防塵耐久性： シールされたアルミニウム合金ハウジングはIP67保護を実現し、ほこりの蓄積、水の飛沫、産業用汚染物質に耐えます。ほこりの多い倉庫、湿気の多い工場ワークショップ、または屋外設置の産業用ドアでも安定した性能を維持します。
デュアルオペレーションモード： フルエリア保護のためのノーマルモードと、ドアの隙間に最適化されたブランキングモードにより、通常のドアクローズ中に誤警報なしで連続的なビーム遮断を可能にします。これはシャッタードアやセクショナル産業用ドアに不可欠です。
高精度検出と高速応答： 100mmのビーム間隔は50mmの物体も検出でき、危険を見逃しません。≤20msの応答時間で、産業用ドアの高速動作に追いつき、安全遅延を排除します。
幅広い温度適応性： -20℃から+60℃まで信頼性の高い動作により、低温倉庫ドアから加熱された生産エリアの入り口まで、温度変化のある工場環境で一貫したパフォーマンスを発揮します。
CE認証と安全コンプライアンス： CE認証およびEN 61496機械安全規格に準拠しており、倉庫および工場業務の国際的な安全要件を満たしています。
簡単な設置と統合： 標準的な5ピンM8オスコネクタと調整可能な取り付けブラケットを備えており、産業用ドアフレームへの設置を簡素化します。
直感的なLEDステータス監視： 送信機と受信機の両方にあるLEDインジケーターは、迅速なトラブルシューティングのための明確なリアルタイムフィードバックを提供します。

パラメータ	仕様
動作電圧	DC12-24V ±10%
動作電流	送信機 <65mA @DC12V; 受信機 <20mA @DC12V出力構成
NO/NCリレー出力（設定可能）	保護等級
IP67（防塵・防水）	ハウジング材質
アルミニウム合金	動作範囲
1～8メートル（送信機から受信機まで）	最大保護高さ
最大1729mm（モデルによる）	ビーム数
8または16ビーム（モデルによる）	ビーム間隔
100mm	応答時間
≤20ms	動作温度
-20℃～+60℃	ケーブル長
送信機8m; 受信機4m	コネクタタイプ
5ピンM8オスコネクタ	安全規格
CE, EN 61496	倉庫・工場での主な用途

倉庫産業用ドア：

高速ドア、シャッタードア、セクショナルドアのアンチピンチ保護。出入り時の人員、フォークリフト、貨物を保護します。工場生産エリアドア：
生産ライン間のドアの安全監視。危険な製造ゾーンへの偶発的な侵入を防ぎます。低温倉庫ドア：
低温環境での信頼性の高いパフォーマンス。人員や設備へのドアの閉鎖を防ぎます。荷捌き場ドア：
倉庫の荷捌き場入り口の保護。トラックの積み下ろし作業中の安全を確保します。ユーティリティドアおよびアクセスドア：
工場内の小型産業用ドア（例：設備メンテナンス入り口、保管室ドア）の安全センシング。トラブルシューティングと倉庫/工場での使用のヒント

解決策	電源投入後のゆっくりとした点滅
送信機と受信機の間の位置ずれ。正確なビームアライメントのために再調整してください（頻繁なドアの振動がある忙しい倉庫環境で一般的）。	高速点滅する赤色ライト（送信機）
電圧が9V～28Vの範囲外。電源をチェックして安定させてください（電圧変動の可能性がある工場電気システムに重要）。	アンチピンチ動作なし（ライトカーテン正常）
配線エラー。接続を確認してください（光学リレーの損傷を防ぐため、NO/NCを電源プラス端子に接続しないでください）。	ブランキングモードに入れない
1. ドア下降時の光漏れ。2. 最下部のビームがほこりや破片でブロックされている。3. ドア/障害物が最小連続ブロック距離を満たしていない。	倉庫・工場での使用上の注意点
