シャッターと高速ドア用、ブランキングモード機能付き安全ライトカーテン

起源の場所	中国
ブランド名	JUTAI
証明	CE
モデル番号	CL20-8L
書類	CL05-8L User Manual.pdf
最小注文数量	1
価格	negotiable
パッケージの詳細	漫画
受渡し時間	5-8営業日
支払条件	T/T、L/C、D/A、D/P、ウェスタンユニオン、ペイパル、マネーグラム、アリペイ
供給の能力	月に1000個

商品の詳細

IP等級	IP67	関数	削除
検出距離	8m	材料	アルミニウム合金
特徴	耐食性	電源電圧	DC12-24v
動作温度	-20〜60℃	動作電流	<50ma>
出力	番号/Nc,COM	動作電流	< 20mA@DC12V
仕様	20002115mm
ハイライト	シャッター用安全ライトカーテン , ip67 ブランキングライトカーテン , 高速ドア用安全ライトカーテン

メッセージ

製品の説明

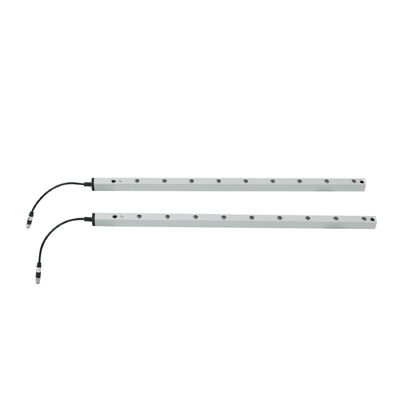

ローリングドアおよび高速ドア用安全ライトグリッド（ブランキングモード機能付き）

JUTAI CL20-8L 安全ライトグリッドは、ローリングドアおよび高速ドア用の特殊保護装置で、ブランキングモードを搭載し、誤警報を防ぎます。8ビームの不可視グリッドを形成し、侵入時に即座に安全応答（ドア反転/停止）をトリガーし、産業/商業環境での挟み込み防止を保証します。IP67保護と頑丈なアルミニウム合金ハウジングにより、過酷な環境でも耐久性があります。

パラメータ	仕様
動作電圧	DC12-24V
動作電流	送信機 <65mA @DC12V; 受信機 <20mA @DC12V
出力構成	NO/NCリレー出力（設定可能）
保護等級	IP67（防塵・防水）
ハウジング材質	アルミニウム合金
動作範囲	1～8メートル（送信機から受信機まで）
最大保護高さ	1729mm
光電センサー数	8
ケーブル長	送信機 8m; 受信機 4m
コネクタタイプ	送信機: 5ピン M8 オス; 受信機: 4ピン M8 オス
動作温度	-20℃～+60℃
特殊機能	ブランキングモード（最初のチャンネルをブロックしてトリガーしない）
LEDステータスインジケーター	送信機: 青（通常）、赤（電圧異常）; 受信機: 赤（ブロック）、青（ブロック解除）、青点滅（位置ずれ）

ブランキングモード: ドアの通常の閉鎖中の誤警報を防ぎ、ローリング/高速ドアの隙間に適応します。
高速応答: 高速ドアの動作に合わせ、即座に安全アクションをトリガーして事故を防ぎます。
IP67耐久性: 水、ほこり、産業用汚染物質に強く、屋外/過酷な環境での使用に適しています。
包括的なカバレッジ: 1729mmの保護高さにより、広いドア開口部でも安全上の死角がなくなります。
簡単な統合: 標準コネクタと色分けされたケーブルにより、配線が簡単です。

コンポーネント	ワイヤーカラー	機能
送信機/受信機	赤	DC12-24V 正電源
送信機/受信機	黒	グラウンド (GND)
受信機	緑	NO/NC出力（デフォルトはNO）
受信機	白	COM (コモン端子)
受信機	黄	設定可能なNC（ブランキングモード設定経由）

ブランキングモード設定

デバイスの電源を入れます。
1分以内に、受信機の緑色のワイヤーをGNDに5回タッチします（赤色のライトが点滅して確認）。
黄色のワイヤーがNCモードに切り替わり、ブランキングモードが有効になります。

ローリングドア（産業用、小売用、倉庫用）
高速ドア（製造工場、物流センター）
セクショナルローリングドア（工場、大型倉庫）
商業用保管施設ローリングドア

トラブルシューティングガイド

障害症状	解決策
ゆっくり点滅するライト（電源オン）	エミッターとレシーバーを再調整して、正確なビームアライメントを行ってください。
速く点滅する赤色ライト（送信機）	電源を確認してください（電圧が9V～28Vであることを確認してください）。
挟み込み防止アクションなし（ライトグリッド正常）	配線を確認してください（NO/NCを電源のプラス端子に接続しないようにしてください）。
ブランキングモードに入れない	1. ドア下降中の光漏れを修正してください。 2. 最下部のビームを遮るゴミを取り除いてください。 3. ドア/障害物が最小連続遮断距離を満たしていることを確認してください。
