安全ライトカーテンセンサードアギャップ保護と人事安全検知

起源の場所	中国
ブランド名	JUTAI
証明	CE
モデル番号	CL20-8L
書類	CL05-8L User Manual.pdf
最小注文数量	1
価格	negotiable
パッケージの詳細	漫画
受渡し時間	5-8営業日
支払条件	T/T、L/C、D/A、D/P、ウェスタンユニオン、ペイパル、マネーグラム、アリペイ
供給の能力	月に1000個

商品の詳細

IP等級	IP67	関数	削除
検出距離	8m	材料	アルミニウム合金
特徴	耐食性	電源電圧	DC12-24v
動作温度	-20〜60℃	動作電流	<50ma>
出力	番号/Nc,COM	動作電流	<20mA@DC12V-24V
仕様	20002115mm
ハイライト	ip67 安全ライトカーテン , ドアギャップ保護光センサー , パーソナル安全検知ライトカーテン

メッセージ

製品の説明

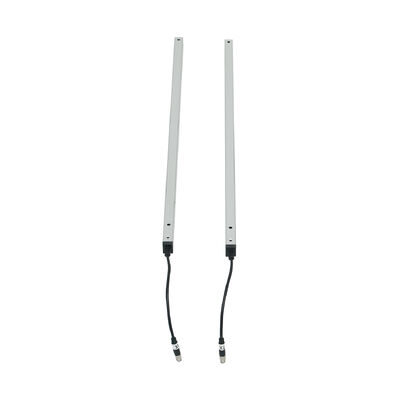

ドア隙間保護および人員安全検出用セーフティライトカーテンセンサー

ドア隙間保護および人員安全検出用セーフティライトカーテン

JUTAI CL20-8Lセーフティライトカーテンは、ドア隙間の危険性に対処し、人員の安全を確保するために設計されたプロフェッショナルな保護センシングデバイスです。エミッターとレシーバーの間に8ビームの不可視光グリッドを形成し、人員、物体、または機器がドア隙間や検出エリアに侵入すると、即座に安全応答（ドア反転、停止など）をトリガーします。自動ドア、シャッタードア、高速ドア、産業用アクセスドアに適しており、商業および産業環境での挟み込み、圧壊、衝突事故を効果的に防止します。

パラメータ	仕様
モデル	CL20-8L
動作電圧	DC12-24V
動作電流	送信機: <65mA @DC12V; 受信機: <20mA @DC12V
出力構成	NO/NCリレー出力（デフォルトNO、NCに設定可能）
保護等級	IP67（防塵+防水）
筐体材質	アルミニウム合金
動作範囲（エミッターからレシーバーまで）	1-8m
最大保護高さ	1729mm
フォトセル数	8ビーム
ケーブル長	送信機: 8m; 受信機: 4m
コネクタタイプ	送信機: 5ピンM8オスコネクタ; 受信機: 5ピンM8オスコネクタ
動作温度	-20℃～+60℃
主な機能	ドア隙間保護 + 人員安全検出 + ブランキングモード（誤警報防止）
LEDステータスインジケーター	送信機: 青点灯（通常動作）; 赤高速点滅（電圧 <9V or>28V) 受信機: 赤点灯（物体/人員が遮断）; 青点灯（障害物なし）; 青点滅（初回電源投入、エミッター・レシーバーのずれ）

主な機能と利点

1. ドア隙間保護の専門性

ドア隙間の危険性に対応：ドア閉鎖時の隙間での手、四肢、または物体の挟み込みを防止します（シャッタードア、高速ドア、自動ドアに最適）。
ブランキングモード対応：ドア隙間の構造に適応し、通常のドア動作からの誤警報を回避するために、安全応答をトリガーせずに最初のチャンネルをブロックします。

2. 信頼性の高い人員安全検出

8ビームによる完全なカバレッジ：ドアエリアの安全上の死角をなくし、検出ゾーンへの人員や物体の侵入を正確に検出します。
瞬時応答：ビームが遮断されると即座にドア反転/停止をトリガーし、高リスクシナリオでの遅延時間をなくします。

3. 耐久性と適応性の高い設計

IP67保護：粉塵、水しぶき、一時的な水没に耐え、屋内/屋外の産業環境に適しています。
広い温度範囲：低温（-20℃）の冷蔵倉庫や高温（+60℃）の作業場設定で安定して動作します。
頑丈なアルミニウム合金シェル：長期間の使用のために、機械的摩耗、振動、腐食に耐えます。

4. 簡単な設置と設定

色分けされた配線：専門的なガイダンスなしで接続を簡素化します。
調整可能な取り付け：異なるドアフレーム構造に合わせ、クイックポジショニングのための明確な取り付け穴インジケーターを備えています。
設定可能な出力：簡単な操作でNO/NCの切り替えをサポートし、さまざまなドア制御システムに適応します。

配線ガイド

コンポーネント	ワイヤーカラー	機能	備考
送信機	赤	DC12-24V 正電源	電源のプラス端子に接続
送信機	黒	グランド（GND）	電源のマイナス端子に接続
送信機	緑	予備	基本的な使用では接続不要
送信機	黄	予備	基本的な使用では接続不要
送信機	白	予備	基本的な使用では接続不要
受信機	赤	DC12-24V 正電源	送信機の電源接続と同じ
受信機	黒	グランド（GND）	送信機のグランド接続と同じ
受信機	緑	NO/NC出力（デフォルトNO）	ドア制御システムの信号入力に接続
受信機	黄	設定可能なNC	ブランキングモードの設定でアクティブ化
受信機	白	COM（コモン端子）	NO/NC出力に対応する端子

ブランキングモードとNC設定の手順

デバイスの電源を入れます（配線が正しいことを確認してください）
電源投入後1分以内に、受信機の緑色のワイヤーをGND（黒色のワイヤー）に5回タッチします。
受信機の赤色ライトが点滅してアクティブ化を確認します：黄色のワイヤーがNCモードに切り替わり、ブランキングモードが有効になります。

適用シナリオ

自動ドア（商業ビル、産業用ワークショップ）
シャッタードア（倉庫、小売店、物流センター）
高速ドア（生産ライン、クリーンルーム、冷蔵施設）
産業用アクセスドア（工場ワークショップ、荷積みドック）
リフティング機器の出入り口（エレベーター、ドア構造を持つ油圧リフト）

トラブルシューティング

障害症状	考えられる原因	解決策
電源投入後、受信機の青色ライトが点滅する	エミッターとレシーバーのずれ	両ユニットの位置を再調整して、平行に配置されていることを確認してください。
送信機の赤色ライトが高速で点滅する	電源電圧 <9V or>28V	DC12-24Vの要件を満たすように電源を確認し、安定させてください。
ライトカーテンは正常に動作するが、ドアにアンチピンチ機能がない	配線エラー（例：NO/NCが電源プラスに接続されている）	配線ガイドに従って配線を確認してください。出力端子を電源プラスに接続しないようにしてください。
ブランキングモードに入れない	1. ドア下降時の光漏れ 2. 最下部のビームが破片で遮断されている 3. ドア/障害物が最小連続遮断距離を満たしていない	1. 光漏れを防ぐためにドアのシーリングを修理する 2. ビームを遮断している破片を取り除く 3. 連続遮断距離の要件を満たすようにドアまたは障害物を調整する
