プロフェッショナルセキュリティライトカーテンシステム材料処理自動ドア安全

起源の場所	中国
ブランド名	JUTAI
証明	CE
モデル番号	CL20-8L
書類	CL05-8L User Manual.pdf
最小注文数量	1
価格	negotiable
パッケージの詳細	漫画
受渡し時間	5-8営業日
支払条件	T/T、L/C、D/A、D/P、ウェスタンユニオン、ペイパル、マネーグラム、アリペイ
供給の能力	月に1000個

商品の詳細

IP等級	IP67	関数	削除
検出距離	8m	材料	アルミニウム合金
特徴	耐食性	電源電圧	DC12-24v
動作温度	-20〜60℃	動作電流	<50ma>
出力	番号/Nc,COM	動作電流	<20mA@DC12V-24V
仕様	20002115mm
ハイライト	IP67 安全ライトカーテンシステム , 材料処理用ライトカーテン , 自動ドア安全カーテン

メッセージ

製品の説明

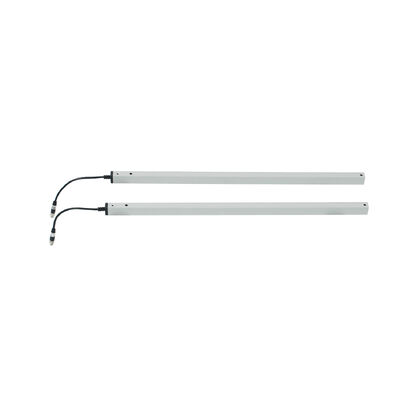

材料の取り扱いと自動ドア安全のためのプロフェッショナル・セーフティ・ライト・カーテンシステム

JUTAI CL20-8L プロフェッショナルセキュリティライトカーテンシステムは,材料処理シナリオと自動ドア安全のために設計された専用保護感知ソリューションです.送信機と受信機の間には8ビームの見えない保護グリッドを形成しますパーソナル,材料,またはツールが検出領域に侵入すると,直ちに安全応答 (例えば,機器の停止,ドアの逆転) を起動します.これは効果的に,絞め込み,粉砕,材料処理作業流程 (コンベア) の衝突事故自動ドア操作 (高速ドア,ローラー・シャッター) が,産業および商業環境における重要な安全要素として機能しています.

パラメータ	仕様
モデル	CL20-8L
動作電圧	DC12-24V
稼動電流	送信機: <65mA @DC12V;受信機: <20mA @DC12V
アウトプット設定	NO/NC リレー出力 (デフォルト NO,NC に設定可能);COM端末を含む
保護評価	IP67 (防塵+防水)
住宅用材料	アルミ合金
操作範囲 (送信機から受信機)	1~8m
最大保護高さ	1729mm
細胞数	8 梁
ケーブルの長さ	送信機: 8m 受信機: 4m
コネクタタイプ	送信機: 5極M8メスコネクタ; 受信機: 5極M8メスコネクタ
動作温度	-20°C ~ +60°C
主要な機能	材料処理安全保護 + 自動ドアのアンチピンチ + ブランキングモード (偽アラーム防止)
LED状態表示	送信機: 安定ブルー (正常動作) 急速点滅赤 (電圧 <9Vまたは>28V) 受信機: 安定赤 (物体/人材がブロック); 安定青 (障害物がない); 閃き青 (最初に電源を入れ,発射器-受容器の誤差)

主要な機能と利点

材料の取り扱いの安全性保護

ダイナミックなワークフローに適応:コンベア,AGV,またはロードドックの近くで人材や材料を検出し,衝突を避けるために機器の停止を誘発します.
幅広くカバー: 1729mm の保護高さで,物資移送エリアをカバーし,物品の落下や偶然の侵入の危険を防ぐ.

自動ドアのアンチピン専門化

ドア操作のリスクを対象とする:自動ドア閉鎖 (高速ドア,ロラーシャッター) の際に手や肢体,または材料の絞め込みを防止する.
ブランキングモード: 安全応答を誘発することなく最初のチャネルをブロックし,ドアギャップ構造に適応し,通常のドア操作による誤警を回避する.

頑丈で信頼性の高い性能

IP67 保護: 塵,水の噴出,荒い産業環境に耐えるため,頻繁に塵や湿度のある材料処理エリアに適しています.
広範囲の温度適応性:低温冷蔵庫や高温ワークショップ (-20°C~+60°C) で安定して動作する.
耐久性: アルミ合金殻は,機械的に磨き,振動,材料処理機器の腐食に耐える.

簡単に統合&操作

カラーコード付きワイヤリング: 材料処理制御システムと自動ドアパネルへの接続を簡素化します.
直感的なLED表示:プロのツールなしで状態の迅速なチェック (正常/ブロック/誤った調整/電圧問題) を可能にします.
設定可能な出力: 異なる制御システム要件に対応するために,単純な操作によるNO/NC切り替えをサポートする.

ワイヤリングガイド

構成要素	ワイヤの色	機能	注記
送信機	赤色	DC12-24V ポジティブな電源	電源のポジティブな端末に接続
送信機	ブラック	土地 (GND)	電源の負端に接続する
送信機	緑色	準備金	基本使用では接続は必要ありません
送信機	黄色	準備金	基本使用では接続は必要ありません
送信機	ホワイト	準備金	基本使用では接続は必要ありません
受信機	赤色	DC12-24V ポジティブな電源	送信機の電源接続と同じです
受信機	ブラック	土地 (GND)	送信機と地上接続と同じです
受信機	緑色	NO/NC出力 (デフォルト NO)	材料処理/ドア制御システムの信号入力に接続
受信機	黄色	設定可能なNC	ブランキングモードの設定で起動
受信機	ホワイト	COM (共通ターミナル)	NO/NC出力のマッチング端末

重要な警告:NO/NC端末を電源の正端末に接続しないでください.これは光学リレーを損傷します.

ブランキングモードとNC設定ステップ

システムに電源を入れて正確な配線を確認する
電源を入れると1分以内に,受信機のグリーンワイヤをGND (ブラックワイヤ) に5回触る.
受信機の赤色ライトが点滅し,アクティベーションを確認します. 黄色い線がNCモードに切り替わり,ブランキングモードが有効です.

応用シナリオ

材料の取り扱い

輸送システム (積載/卸載点,転送ステーション)
自動運転車両 (AGV) の経路
積載ドック (物資輸送ドア)
梱包ライン (移動機械の近く)
倉庫の貯蔵/回収システムへのアクセスポイント

スピードドア (生産ライン,物流センター)
ローラーシャッタードア (倉庫,小売店の裏口)
工業用切断ドア (工場用)
冷蔵庫の扉 (材料の貯蔵施設)

トラブルシューティング

欠陥の症状	可能な原因	解決策
受信機の青い光が電源をオンした後で点滅します	発信機と受信機が間違っています	両方のユニットの位置を調整し,並列の調整を確保する
送信機の赤光が瞬く間に	電源電圧 < 9V または > 28V	DC12-24Vの要件を満たすように電源をチェックし安定させる
ライトカーテンは正常で動作するが,安全対策はない (機器/ドア)	配線エラー	ワイヤリングガイドに対してワイヤリングを再確認する; NO/NCは正しい制御信号端末に接続されていることを確認する
ブランキングモードに入ることができない	1扉の下降中に光の漏れ 2最下部梁が瓦解物/材料によって遮断されている 3ドア/障害物が最小連続ブロック距離を満たしていない場合	1ライトの漏れを防ぐためにドアシールを修正 2透明な残骸やビームを遮断する材料 3. 連続的なブロック距離要件を満たすためにドアまたは障害物調整
