IP67 格付け冷蔵庫と工業用高速ドアのための光電阻

起源の場所	中国
ブランド名	JUTAI
証明	CE
モデル番号	CL20-8L
書類	CL05-8L User Manual.pdf
最小注文数量	1
価格	negotiable
パッケージの詳細	漫画
受渡し時間	5-8営業日
支払条件	T/T、L/C、D/A、D/P、ウェスタンユニオン、ペイパル、マネーグラム、アリペイ
供給の能力	月に1000個

商品の詳細

IP等級	IP67	関数	削除
検出距離	8m	材料	アルミニウム合金
特徴	耐食性	電源電圧	DC12-24v
動作温度	-20〜60℃	動作電流	<50ma>
出力	番号/Nc,COM	動作電流	<20mA@DC12V-24V
仕様	20002115mm
ハイライト	冷蔵庫用 IP67 光電阻 , 工業用高速ドアライトカーテン , IP67 ランキングのブランキングライトカーテン

メッセージ

製品の説明

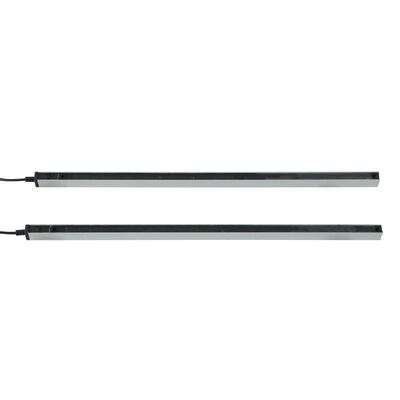

コールドストレージおよび産業用高速ドア向けのIP67定格光電バリア

JUTAI CLシリーズ光電バリアは、コールドストレージ環境および産業用高速ドア向けにカスタマイズされたプロフェッショナルな赤外線安全ソリューションです。エミッターとレシーバーの間に不可視の光ビームグリッドを投影し、侵入時に即座に安全応答（ドア反転、機器停止）をトリガーします。これにより、挟み込み、圧迫、衝突事故を効果的に防止します。IP67保護、幅広い温度適応性、デュアルオペレーションモードを備え、コールドストレージ施設や交通量の多い産業用ドアエリアの過酷な条件下で信頼性の高いパフォーマンスを提供します。

コア仕様

パラメータ	仕様
モデルシリーズ	CL05、CL10、CL15、CL20、CL25（-8L/-16Lサフィックス付き）
保護高さ	500mm～2500mm（モデルによる）
ビーム数	8ビームまたは16ビーム
ビーム間隔	100mm
検出範囲	最大8m（送信機から受信機まで）
検出精度	50mmの物体まで検出可能
応答時間	≤20ms
電源	12-24VDC ±10%
動作電流	送信機： <65mA @DC12V; 受信機： <20mA @DC12V
出力構成	安全リレー1個（NO/NC選択可能）+ COM端子
保護等級	IP67（防塵+防水）
ハウジング材質	アルミニウム合金
動作温度	-20℃～+60℃（コールドストレージ向けに拡張範囲-25℃まで対応可能）
ケーブル長	送信機：8m; 受信機：4m
コネクタタイプ	5ピンM8オスコネクタ（送信機/受信機）
安全規格	CE認証、EN 61496-1/-2原則に準拠
LEDインジケータ	送信機：青点灯（通常）、赤高速点滅（電圧 <9V or>28V）受信機：赤点灯（遮断）、青点灯（非遮断）、青点滅（位置ずれ）

主な利点

IP67堅牢保護

完全防塵、一時的な水没に耐性があり、高圧洗浄、ほこり、湿気に耐性があります
コールドストレージの湿度、産業用ほこり、屋外設置の高速ドアに最適

コールドストレージ適応性

-20℃～+60℃で安定動作。極寒冷ストレージ向けにオプションの拡張範囲（-25℃）あり
結露や凍結に強く、冷凍庫や冷蔵倉庫で中断のない安全性を確保します

デュアルオペレーションモード

標準保護モード： 全エリア保護—ビームの遮断は即座に安全出力をトリガーします（人員保護に最適）
ブランキング（ミュート）モード： 高速ドアの先端エッジに合わせて、ドア構造物の安全な通過を誤警報なしで可能にします

高速ドア互換性

≤20msの高速応答時間で高速ドアの動作速度に一致し、安全ラグを排除します
複数の長さ（500mm-2500mm）とビーム（8/16）オプションで、さまざまな高速ドアサイズに対応します

簡単な統合と診断

色分けされたケーブルと5ピンM8コネクタにより、ドアコントローラーまたは安全リレーへの配線が簡単になります
内蔵アライメント補助機能と調整可能なブラケットにより、さまざまなドアフレームへの迅速な設置が可能です
視覚的なLEDインジケータにより、電源、アライメント、遮断の状態を一目で確認できます

配線ガイド

コンポーネント	ワイヤーカラー	機能	備考
送信機	赤	12-24VDC正電源	電源のプラス端子に接続
送信機	黒	グランド（GND）	電源のマイナス端子に接続
送信機	緑/黄/白	予約済み	基本的な使用では接続不要
受信機	赤	12-24VDC正電源	送信機の電源接続と同じ
受信機	黒	グランド（GND）	送信機のグランド接続と同じ
受信機	緑	NO/NC出力（デフォルトNO）	ドア制御システムの信号入力に接続
受信機	黄	設定可能なNC	ブランキングモード設定でアクティブ化
受信機	白	COM（コモン端子）	NO/NC出力の対応端子

重要警告： NO/NC端子を電源のプラス端子に接続しないでください—光学リレーが損傷します。

ブランキングモードのアクティブ化手順

デバイスの電源を入れ、配線が正しいことを確認します
電源投入後1分以内に、受信機の緑線を受信機のGND（黒線）に5回タッチします
受信機の赤ライトが点滅してアクティブ化を確認します：黄線がNCモードに切り替わり、ブランキングモードが有効になります

適用シナリオ

コールドストレージ

コールドストレージドア、冷凍庫入口、冷蔵倉庫アクセスドア
低温貯蔵施設の資材搬入口

産業用高速ドア

高速巻き上げドア、高速スイングドア、セクショナル産業用ドア
物流センターの高速ドア、工場生産ラインの高速ドア

その他の産業用途

ローディングドックドア、倉庫自動ドア、食品加工工場ドア
ドアウェイ付近の機械周辺保護（コンベア、包装機）

トラブルシューティング

障害症状	考えられる原因	解決策
受信機の青いライトが点滅（電源投入時）	エミッターと受信機の位置ずれ	平行になるように位置を再調整してください
送信機の赤いライトが速く点滅	電源電圧 <9V or>28V	電源を12-24VDC ±10%の要件を満たすように安定させてください
光バリアは動作するが、安全アクション（ドア/機器）がない	配線エラー	ガイドに従って配線を再確認してください。NO/NCが正しい制御端子に接続されていることを確認してください
ブランキングモードに入れない	1. ドア下降時の光漏れ 2. 最下部のビームが破片/氷で遮断されている 3. ドア/障害物が最小連続遮断距離を満たしていない	1. 光漏れを防ぐためにドアシールを修理する 2. ビームを遮断している破片/氷を取り除く 3. 距離要件を満たすようにドア/障害物を調整する
