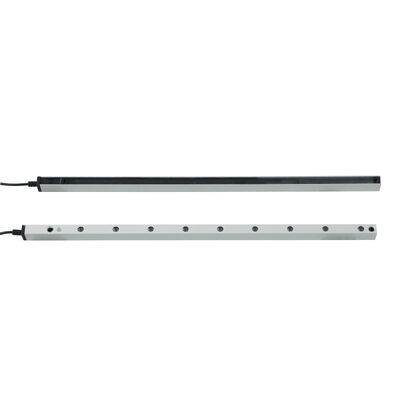

赤外線安全センサーグリッド、巻き上げシャッタードア用、挟み込み防止機能付き

起源の場所	中国
ブランド名	JUTAI
証明	CE
モデル番号	CL20-8L
書類	CL05-8L User Manual.pdf
最小注文数量	1
価格	negotiable
パッケージの詳細	漫画
受渡し時間	5-8営業日
支払条件	T/T、L/C、D/A、D/P、ウェスタンユニオン、ペイパル、マネーグラム、アリペイ
供給の能力	月に1000個

商品の詳細

IP等級	IP67	関数	削除
検出距離	8m	材料	アルミニウム合金
特徴	耐食性	電源電圧	DC12-24v
動作温度	-20〜60℃	動作電流	<50ma>
出力	番号/Nc,COM	動作電流	<20mA@DC12V-24V
仕様	20002115mm
ハイライト	巻き上げシャッター用赤外線安全センサー , 巻き上げシャッター挟み込み防止センサー , ドア用IP67安全ライトカーテン

メッセージ

製品の説明

ピンチ防止保護付きのローラーシャッタードアの赤外線安全センサーグリッド

JUTAI CL20-8L 赤外線安全センサーグリッドは,ローラーシャッタードアのための専用アンチピンチソリューションです.それは送信機と受信機の間に8ビームの見えない保護グリッドを形成します.パーソナルが動いたとき,ドアを即座に逆転させたり,停止させたりするIP67 保護と頑丈なアルミ合金ハウジングで設計され,産業,商業,倉庫環境で信頼性の高いパフォーマンスを提供します..

パラメータ	仕様
モデル	CL20-8L
動作電圧	DC12-24V
稼動電流	送信機: <65mA @DC12V;受信機: <20mA @DC12V
アウトプット設定	NO/NC リレー出力 (デフォルト NO,NC に設定可能);COM端末を含む
保護評価	IP67 (防塵+防水)
住宅用材料	アルミ合金
操作範囲 (送信機から受信機)	1~8m
最大保護高さ	1729mm
細胞数	8 梁
ケーブルの長さ	送信機: 8m 受信機: 4m
コネクタタイプ	送信機,5極M8メスコネクタ受信機,4極M8メスコネクタ
動作温度	-20°C ~ +60°C
主要な機能	ローラーシャッタードアピンチ対策 + ブランキングモード (偽アラーム対策)
LED状態表示	送信機: 安定ブルー (正常動作) 急速点滅赤 (電圧 <9Vまたは>28V) 受信機: 安定赤 (物体/人材がブロック); 安定青 (障害物なし); 閃く青 (最初に電源を入れ,非アライナメント)

主要な利点

標的型ピンチ対策:ローラーシャッタードアの近くにある手や肢体,または物体を検知し,シャッターをすぐさま逆転させ,絞り込み事故を防ぐ. 8ビームの完全なカバーは安全盲点を取り除く.
偽警報を防止するための空白モード:安全応答を誘発することなく最初のチャネルをブロックし,意図せざる侵入から保護しながらローラーラッタードアのギャップ構造に適応します.
頑丈で環境に適した:IP67の保護は,塵,水噴出,厳しい工業環境に耐える.広範囲の温度 (-20°C ~ +60°C) は,さまざまな環境で安定した動作を保証します.
簡単に設置し操作するカラーコードのワイヤリングは接続を簡素化します.直感的なLEDインジケーターは,状態を迅速に確認できます.調整可能なマウントブレーキットは,さまざまなドアフレーム構造に適合します.

ワイヤリングガイド

構成要素	ワイヤの色	機能	注記
送信機	赤色	DC12-24V ポジティブな電源	電源のポジティブな端末に接続
送信機	ブラック	土地 (GND)	電源の負端に接続する
送信機	グリーン/イエロー/ホワイト	準備金	基本使用には接続は必要ありません
受信機	赤色	DC12-24V ポジティブな電源	送信機の電源接続と同じです
受信機	ブラック	土地 (GND)	送信機と地上接続と同じです
受信機	緑色	NO/NC出力 (デフォルト NO)	ローラーシャッタードア制御システム信号入力に接続
受信機	黄色	設定可能なNC	ブランキングモードの設定で起動
受信機	ホワイト	COM (共通ターミナル)	NO/NC出力のマッチング端末

重要な警告:NO/NC端末を電源の正端末に接続しないでください.これは光学リレーを損傷します.

ブランキングモードのアクティベーションステップ

センサーの電源を確認して
電源を入れると1分以内に,受信機のグリーンワイヤをGND (ブラックワイヤ) に5回触る.
受信機の赤色ライトが点滅し,アクティベーションを確認します. 黄色い線がNCモードに切り替わり,ブランキングモードが有効です.

応用シナリオ

産業用ロラーシャッタードア (工場,倉庫,物流センター)
商業用ロラーシャッタードア (小売店,ショッピングモール,商業用建物)
冷蔵庫のローラーシャッタードア (冷蔵庫,冷凍庫)
ガレージのローラーシャッタードア (住宅用,商業用駐車場)

トラブルシューティング

欠陥の症状	可能な原因	解決策
受信機の青い光が点滅する (電源を入れ)	発射器と受信器の誤った配置	位置を調整し,並列を調整する
送信機の赤光が瞬く間に	電源電圧 < 9V または > 28V	DC12-24Vの要件を満たすために電源を安定させる
センサーグリッドは動作する,しかしドアには抗ピンアクションがない	配線エラー	ガイドに対してワイヤリングを再確認; ドア制御システムに正しい接続を確保
ブランキングモードに入ることができない	1扉の下降中に光の漏れ 2最下部梁は残骸で遮断されている 3ドア/障害物が最小連続ブロック距離を満たしていない場合	1ライトの漏れを防ぐためにドアシールを修正 2晴れた残骸が束を遮っている 3距離要求を満たすためにドア/障害物調整
