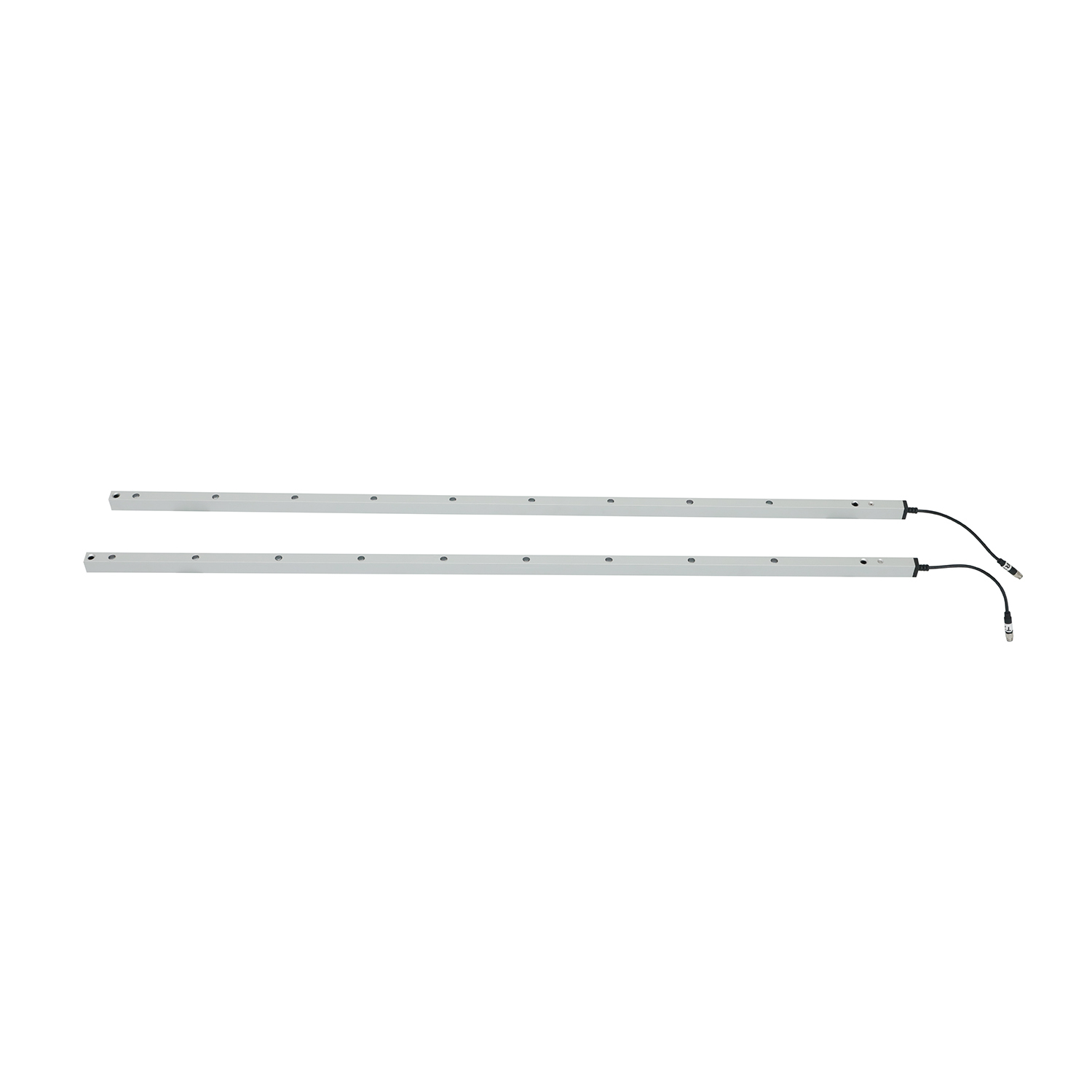

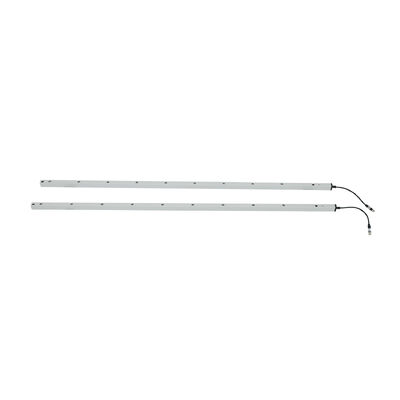

ブランキングモード機能を備えた自動ドア用光電安全装置

主な仕様（詳細なパラメータ表）

主な機能と利点（明確で詳細なポイント）

1. ブランキングモード：自動ドアの誤警報防止

• モード定義: 自動ドアの隙間専用に設計されています。光グリッドの最初のチャネルをブロックしても安全応答はトリガーされず、通常の閉鎖中に連続的なビームブロックが発生する自動ドア（例：ローラーシャッター、高速ドア）の構造的特性に適応します。
• 起動ロジック: ドアパネル自体が動作中に引き起こす不必要なドアのリバースや停止を回避し、安全性と操作効率のバランスを取ります。
• セットアップの利便性: 簡単なワイヤー接触操作（専門的なツールは不要）で、さまざまな自動ドアタイプへの迅速な適応を保証します。

2. ターゲット挟み込み防止

• 精密検出: 8ビームの光グリッドは、自動ドアの全高（1729mm）をカバーし、ドア付近の手、手足、小さな工具、または商品を検出し、挟み込み/押しつぶし事故を防止します。
• 即時応答: ビームが中断されるとすぐに安全信号をトリガーし、自動ドアの高速動作に合わせ、安全遅延を排除します。
• 幅広い適応性: さまざまな自動ドアタイプ（高速ドア、ローラーシャッタードア、自動スイングドア、産業用セクショナルドア）に適しています。

3. 堅牢で信頼性の高いパフォーマンス

• IP67保護: 完全防塵および防水で、一時的な水没、重い埃、および産業汚染物質に耐えます。屋外に設置された自動ドアや埃の多いワークショップ環境に最適です。
• 温度耐性: -20℃から+60℃まで安定して動作し、冷蔵庫の自動ドア、高温ワークショップのドア、および季節変動にさらされる屋外ドアに適応します。
• 耐久性のある構造: アルミニウム合金ハウジングは、機械的摩耗、振動、および腐食に耐え、自動ドアの頻繁な動作でも長期的な信頼性を保証します。

4. 簡単な設置と直感的な操作

• 色分けされた配線: 明確なワイヤー機能分割により、自動ドア制御システムへの接続が簡素化され（以下の配線ガイドの詳細）、設置エラーが削減されます。
• 調整可能な取り付け: 標準化された寸法の設置穴が予約されており、さまざまなドアフレームへの柔軟な取り付けを可能にします（垂直設置を推奨）。
• 視覚診断: 送信機と受信機の両方のLEDインジケーターがリアルタイムのステータスフィードバックを提供し、現場の担当者が正常動作、位置ずれ、電圧の問題、またはブロックをすばやく特定できるようにします。

配線ガイド（標準化された表と注記）

重要な警告

• NO/NC端子（受信機の緑/黄色のワイヤー）を電源の正端子に接続しないでください。これにより、光リレーが永久に損傷します。
• 配線がしっかりと接続され、短絡がないことを確認してください。ケーブルを、高電圧/大電流の導体から離して、干渉を避けてください。

ブランキングモードの有効化手順（ステップバイステップ）

1. 配線ガイドに従って配線を完了し、接続エラーがないことを確認します。
2. 光電安全装置の電源を入れます（電源がDC12-24Vの要件を満たしていることを確認します）。
3. 電源投入後1分以内に、受信機の緑色のワイヤー（NO出力）を黒色のワイヤー（GND）に5回連続して接触させます。
4. 受信機の赤色ライトが急速に点滅することを確認します。これは、有効化が成功したことを示しています。黄色のワイヤーがNCモードに切り替わり、ブランキングモードが有効になります。
5. 有効化後、機能をテストします。通常のドアの閉鎖（最初のチャネルをブロック）では安全応答はトリガーされません。人/物の侵入（他のチャネルをブロック）は、即座にドアのリバース/停止をトリガーします。

アプリケーションシナリオ（ターゲット、詳細なリスト）

• 産業用自動ドア: 高速ドア、ローラーシャッタードア、セクショナル産業用ドア（工場、倉庫、物流センター）。
• 商業用自動ドア: 自動スイングドア、引き戸（ショッピングモール、オフィスビル、小売店）。
• 特殊環境自動ドア: 冷蔵庫の自動ドア、クリーンルームの高速ドア、屋外の自動ドア（極端な温度、埃、湿気に強い）。
• 物流/積み込みドックドア: 自動積み込みドックドア、材料搬送エリアドア（高頻度操作中の人や物を保護します）。

トラブルシューティング（包括的な問題解決表）

設置ガイドライン（詳細、操作可能な手順）

1. 設置前の準備:
   • 自動ドアの開口部の高さと幅を確認します。デバイスの保護高さ（1729mm）と動作範囲（1～8m）が一致していることを確認します。
   • 電源を確認します：安定したDC12-24V電源を用意します（デバイスの動作電圧に対応）。
   • デバイスを検査します：送信機、受信機、ケーブル、およびコネクタが損傷していないか（損傷や緩い接続がないか）を確認します。
2. 取り付け操作:
   • 取り付け位置を選択します：自動ドアフレームの両側に送信機と受信機を垂直に設置し、光グリッドがドアの移動方向と平行で、ドアの全開口部をカバーしていることを確認します（死角なし）。
   • 設置穴を使用します：デバイスの取り付け穴をドアフレームに合わせ、対応するネジで固定します（振動による位置ずれを防ぐために、しっかりと設置してください）。
   • ケーブルの配置：8m（送信機）および4m（受信機）のケーブルをドアフレームに沿って配線し、鋭いエッジや高圧エリアを避けます（ケーブルの損傷を防ぎます）。
3. 配線とデバッグ:
   • 配線ガイドに従って、電源、アース、および信号ケーブルを接続します。正/負を逆転させたり、NO/NCを電源正に接続したりしないように、二重に確認してください。
   • デバイスの電源を入れます：LEDインジケーターを確認します。送信機の青色点灯と受信機の青色点灯は、正常な電源投入を示します。
   • 光グリッドを調整します：受信機の青色ライトが点滅する場合は、ライトが安定するまで送信機/受信機の位置を調整します（ビームアライメントが成功しました）。
   • ブランキングモードを有効にします：指示に従って、ワイヤー接触有効化手順を完了して、自動ドアの動作に適応させます。

使用とメンテナンスの注意点（詳細な注意喚起）

• ケーブル保護: 接続ケーブルを、高電圧/大電流の導体、ドア機械、またはフォークリフトの経路から離して、干渉、押し出し、または損傷を避けてください。
• レンズのメンテナンス: 送信機/受信機のレンズを、乾いた柔らかい布で定期的に拭いて、埃、油汚れ、または結露を取り除きます。レンズが汚れていると、検出精度に影響します。
• 物理的保護: デバイスを曲げたり、ねじったり、落としたりしないでください。アルミニウム合金ハウジングや赤外線レンズに傷をつけないでください。
• 光源の回避: 直射日光やその他の赤外線光源が受信機に当たらないようにします（誤ったトリガーや検出の失敗を回避します）。
• ブランキングモードの使用: ブランキングモードに使用するドアまたは障害物が、最小連続ブロック距離の要件を満たしていることを確認します（ユーザーマニュアルの仕様に従ってください）。
• 温度適応: 極端な環境（例：-20℃以下の冷蔵庫または+60℃以上の高温ワークショップ）では、使用前にデバイスの動作温度範囲を確認してください。
• 定期的な検査: 定期的に挟み込み防止およびブランキングモード機能をテストして、デバイスが正常に動作することを確認します。配線の締め付けとコネクタの完全性を確認します。
