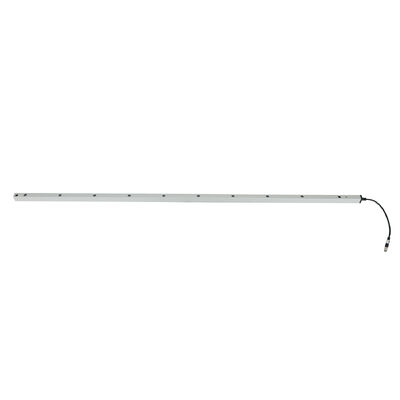

8-16 ビームオプションの高速ドアのための光電気安全ガード
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | JUTAI |
| 証明 | CE |
| モデル番号 | CL20-8L |
| 書類 | CL05-8L User Manual.pdf |
| 最小注文数量 | 1 |
| 価格 | negotiable |
| パッケージの詳細 | 漫画 |
| 受渡し時間 | 5-8営業日 |
| 支払条件 | T/T、L/C、D/A、D/P、ウェスタンユニオン、ペイパル、マネーグラム、アリペイ |
| 供給の能力 | 月に1000個 |
商品の詳細
| IP等級 | IP67 | 関数 | 削除 |
|---|---|---|---|
| 検出距離 | 8m | 材料 | アルミニウム合金 |
| 特徴 | 耐食性 | 電源電圧 | DC12-24v |
| 動作温度 | -20〜60℃ | 動作電流 | <50ma> |
| 出力 | 番号/Nc,COM | 動作電流 | <20mA@DC12V-24V |
| 仕様 | 2000*21*15mm | ||
| ハイライト | 高速ドア用光電性防護具,IP67 ライトカーテン 8-16 ビーム,高速ドア 安全ビームカーテン |
||
製品の説明
8-16 ビームオプションの高速ドアのための光電気安全ガード
製品概要
JUTAI CLシリーズの光電気安全ガードは 高速ドアに設計された 特殊な保護ソリューションです柔軟な8ビームまたは16ビームの構成を提案し,異なる安全要件に対応します.送信機と受信機の間には見えない光網が形成され 直接ドアを逆転させたり パーソナル,オブジェクト,または機器が侵入するときに 停止させたりします粉砕IP67の保護と堅固なアルミニウム合金構造により 厳しい環境でも 信頼性の高いパフォーマンスを提供します
基本仕様
| パラメータ | 仕様 |
|---|---|
| モデルシリーズ | CL05,CL10,CL15,CL20,CL25 (−8L/16Lのサフィックスで) |
| ビーム量オプション | 8 ビーム / 16 ビーム |
| 保護の高さ | 500mm,1000mm,1500mm,2000mm,2500mm (モデルによって異なります) |
| 動作電圧 | DC12-24V |
| 稼動電流 | 送信機: <65mA @DC12V;受信機: <20mA @DC12V |
| アウトプット設定 | NO/NC リレー出力 (デフォルト NO,NC に設定可能);COM端末を含む |
| 保護評価 | IP67 (防塵+防水) |
| 住宅用材料 | アルミ合金 |
| 操作範囲 (送信機から受信機) | 1~8m |
| 線束間隔 | 100mm |
| 検出精度 | 50mmの小物でも検出できる |
| 応答時間 | ≤20ms |
| ケーブルの長さ | 送信機: 8m 受信機: 4m |
| コネクタタイプ | 5ポールM8 男性接続器 (トランスミッター/リシーバー) |
| 動作温度 | -20°C ~ +60°C |
| 主要な機能 | 高速ドア アンチピンチ・プロテクション + ブランキングモード |
| LED状態表示 | 送信機: 安定ブルー (普通); 瞬く間に点滅する赤 (電圧 <9Vまたは>28V) 受信機: 安定赤 (ブロック); 安定青 (ブロック解除); 閃く青 (誤差) |
| 設置穴の寸法 (単位:mm) | 14"9,75,80,175,19"という数字です721歳4259 |
主要 な 利点
- 8-16 ビームフレキシブル構成:8beamオプションは標準的な高速ドア開口の安全性とコストをバランスします 16beamオプションは大きなドアや高リスクエリアの密度の高い光グリッドで 高精度検出を提供します
- 高速ドア互換性:≤20ms Rapid Response Timeは, 扉のギャップ構造に適応して, 誤ったアラームを避けるための, ブランキングモードで,
- 頑丈で環境に耐性があるIP67の保護により 塵や水の噴出や 臨時浸水に耐える
- 簡単にインストール&統合:カラーコード付きのワイヤリングは 接続を簡素化し 調整可能なマウントブレーキットは 様々なフレームに合致し 直感的なLEDインジケーターは 速度の確認を可能にします
ワイヤリングガイド
| 構成要素 | ワイヤの色 | 機能 | 注記 |
|---|---|---|---|
| 送信機 | 赤色 | DC12-24V ポジティブな電源 | 安定した電源に接続し,過電圧/過電圧を避ける |
| ブラック | 土地 (GND) | 電力負端に接続; 信頼性の高い接地を確保 | |
| グリーン/イエロー/ホワイト | 準備金 | 基本使用には接続は必要ありません | |
| 受信機 | 赤色 | DC12-24V ポジティブな電源 | 送信機の電源接続と同じです |
| ブラック | 土地 (GND) | 送信機と共有された地面 | |
| 緑色 | NO/NC出力 (デフォルト NO) | ドア制御システムの安全信号入力に接続 | |
| 黄色 | 設定可能なNC | ブランキングモードの設定で起動 | |
| ホワイト | COM (共通ターミナル) | NO/NC出力のマッチング端末 |
重要な警告:NO/NC端末を電源の正端末に接続しないでください.これは光学リレーを損傷します.
ブランキングモードのアクティベーションステップ
- 装置の配線と電源が完了
- 電源を入れると1分以内に,受信機のグリーンワイヤをGND (ブラックワイヤ) に5回触る.
- 受信機の赤色灯が点滅して起動を確認します 黄色い線がNCモードに切り替わります ブランキングモードが有効です
モデル構成とアプリケーションシナリオ
| モデル | 線量 | 保護の高さ | 対象アプリケーション |
|---|---|---|---|
| CL05-8L/16L | 8/16 | 500mm | 小型の高速ドアや ロジスティックセンターの アクセスドア |
| CL10-8L/16L | 8/16 | 1000mm | 中型高速ドア,小売バックエントランスドア |
| CL15-8L/16L | 8/16 | 1500mm | 倉庫高速ドア,生産ラインアクセスドア |
| CL20-8L/16L | 8/16 | 2000mm | 産業用高速ドアや冷蔵庫の高速ドア |
| CL25-8L/16L | 8/16 | 2500mm | 超大型高速ドアの 荷乗ドックドアの |
トラブルシューティング
| 欠陥 の 症状 | 可能 な 原因 | 解決策 |
|---|---|---|
| 受信機の青い光が点滅する (電源を入れ) | 発射器と受信器の誤った配置 | 位置を調整し,並列を調整する |
| 送信機の赤光が瞬く間に | 電源電圧 < 9V または > 28V | DC12-24Vの要件を満たすために電源を安定させる |
| 安全ガードが効くが ドアにはピンチ対策がない | 配線エラー | ガイドに対してワイヤリングを再確認; ドア制御システムに正しい接続を確保 |
| ブランキングモードに入ることができない | 1扉の下降中に光の漏れ 2最下部梁は残骸で遮断されている 3ドア/障害物が最小連続ブロック距離を満たしていない場合 |
1ライトの漏れを防ぐためにドアシールを修正 2晴れた残骸が 束を遮っている 3距離要求を満たすためにドア/障害物調整 |
使用 と 保守 に 関する 注意
- ケーブル は 高電圧 の 導体 や ドア の 機械 から 離さ れ て ください.そう する なら 損傷 や 干渉 を 避ける こと が でき ます.
- エミッター/リシーバーのレンズを 乾燥した柔らかい布で 定期的に拭いてください
- ケーブル を 強く 折り 曲げたり 曲がったり 引っ張ったり し て は い ませ ん.赤外線 レンズ を 傷つけ て は い ませ ん.
- 直接の太陽光や赤外線光源が受信機に照らされないようにする (誤ったトリガーを避ける).
- 定期的にアンチピンチとブランキングモードの 機能をテストして 正常な動作を保証します
顧客 の 成功 物語
冷蔵庫巨人: -25°Cで信頼性の高い動作
"JUTAIのセンサーは冷蔵庫の停電時間を排除しました IP67の評価は -25°Cでも信頼性の高い動作を保証しました"
マイケル・チェン 倉庫マネージャー リード・コールドチェーン・ロジスティック・プロバイダー
"JUTAIのセンサーは冷蔵庫の停電時間を排除しました IP67の評価は -25°Cでも信頼性の高い動作を保証しました"
マイケル・チェン 倉庫マネージャー リード・コールドチェーン・ロジスティック・プロバイダー
自動車製造業のリーダー:シームレスな統合
"デュアル モード 機能 は,既存の インフラ に 円滑 に 組み込める こと に なり まし た.設置 は 簡単 でし た!"
Lisa Wang セキュリティエンジニア グローバル自動車メーカー
"デュアル モード 機能 は,既存の インフラ に 円滑 に 組み込める こと に なり まし た.設置 は 簡単 でし た!"
Lisa Wang セキュリティエンジニア グローバル自動車メーカー
製薬工場:コンプライアンスと効率性
"JUTAIのCE認証センサーは 安全基準を満たし メンテナンスのコストを30%削減しました"
デイビッド・リー 工場長 国際製薬会社
"JUTAIのCE認証センサーは 安全基準を満たし メンテナンスのコストを30%削減しました"
デイビッド・リー 工場長 国際製薬会社
電子商取引の倉庫: 事故のない運用
"JUTAIの16ビームセンサーを設置した後,コンベヤー関連の事故が100%減少しました"
サラ・ジャング 安全担当者 トップ・電子商取引センター
"JUTAIの16ビームセンサーを設置した後,コンベヤー関連の事故が100%減少しました"
サラ・ジャング 安全担当者 トップ・電子商取引センター
重機械製造者:操作者の安全性の向上
"センサーの迅速な応答時間 (≤20ms) は,高速操作中にロボット腕の衝突から作業者を保護しました".
◎ジョン・ウ 工学部長 工業機器生産者
"センサーの迅速な応答時間 (≤20ms) は,高速操作中にロボット腕の衝突から作業者を保護しました".
◎ジョン・ウ 工学部長 工業機器生産者
食品 加工 工場: 衛生 と 耐久 性
"IP67のアルミニウムハウジングは 食品加工ラインの水に耐性があり 精度も維持しています"
エミリー・チェン グローバル食品・飲料会社の品質保証担当者
"IP67のアルミニウムハウジングは 食品加工ラインの水に耐性があり 精度も維持しています"
エミリー・チェン グローバル食品・飲料会社の品質保証担当者
自動化倉庫: AGV 航行安全
"JUTAIのセンサーは AGVの衝突回避を改善し 停車時間を25%短縮した"
ケビン・リウ ロジスティックス・ディレクター 自動化倉庫ソリューションプロバイダー
"JUTAIのセンサーは AGVの衝突回避を改善し 停車時間を25%短縮した"
ケビン・リウ ロジスティックス・ディレクター 自動化倉庫ソリューションプロバイダー
防災・安全業者: 防災扉の適合
"センサーは 訓練中に人員の安全を 損なうことなく 防災ドアを安全に閉じるようにします"
ジェイソン・チョウ 消防システム会社の技術責任者
"センサーは 訓練中に人員の安全を 損なうことなく 防災ドアを安全に閉じるようにします"
ジェイソン・チョウ 消防システム会社の技術責任者
