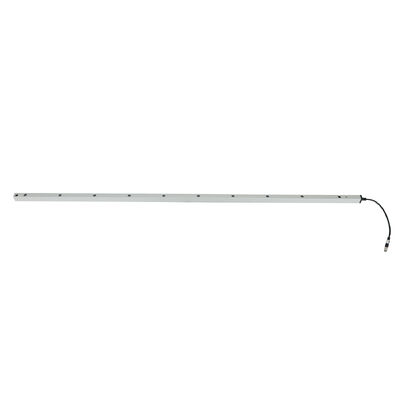

防水アルミホイジングの自動ドアのための安全ライトグリッドシステム

起源の場所	中国
ブランド名	JUTAI
証明	CE
モデル番号	CL20-8L
書類	CL05-8L User Manual.pdf
最小注文数量	1
価格	negotiable
パッケージの詳細	漫画
受渡し時間	5-8営業日
支払条件	T/T、L/C、D/A、D/P、ウェスタンユニオン、ペイパル、マネーグラム、アリペイ
供給の能力	月に1000個

商品の詳細

IP等級	IP67	関数	削除
検出距離	8m	材料	アルミニウム合金
特徴	耐食性	電源電圧	DC12-24v
動作温度	-20〜60℃	動作電流	<50ma>
出力	番号/Nc,COM	動作電流	<20mA@DC12V-24V
仕様	20002115mm
ハイライト	自動ドア安全ライトグリッドシステム , アルミニウム住宅安全ライトグリッドシステム , 防水安全ライトグリッドシステム

メッセージ

製品の説明

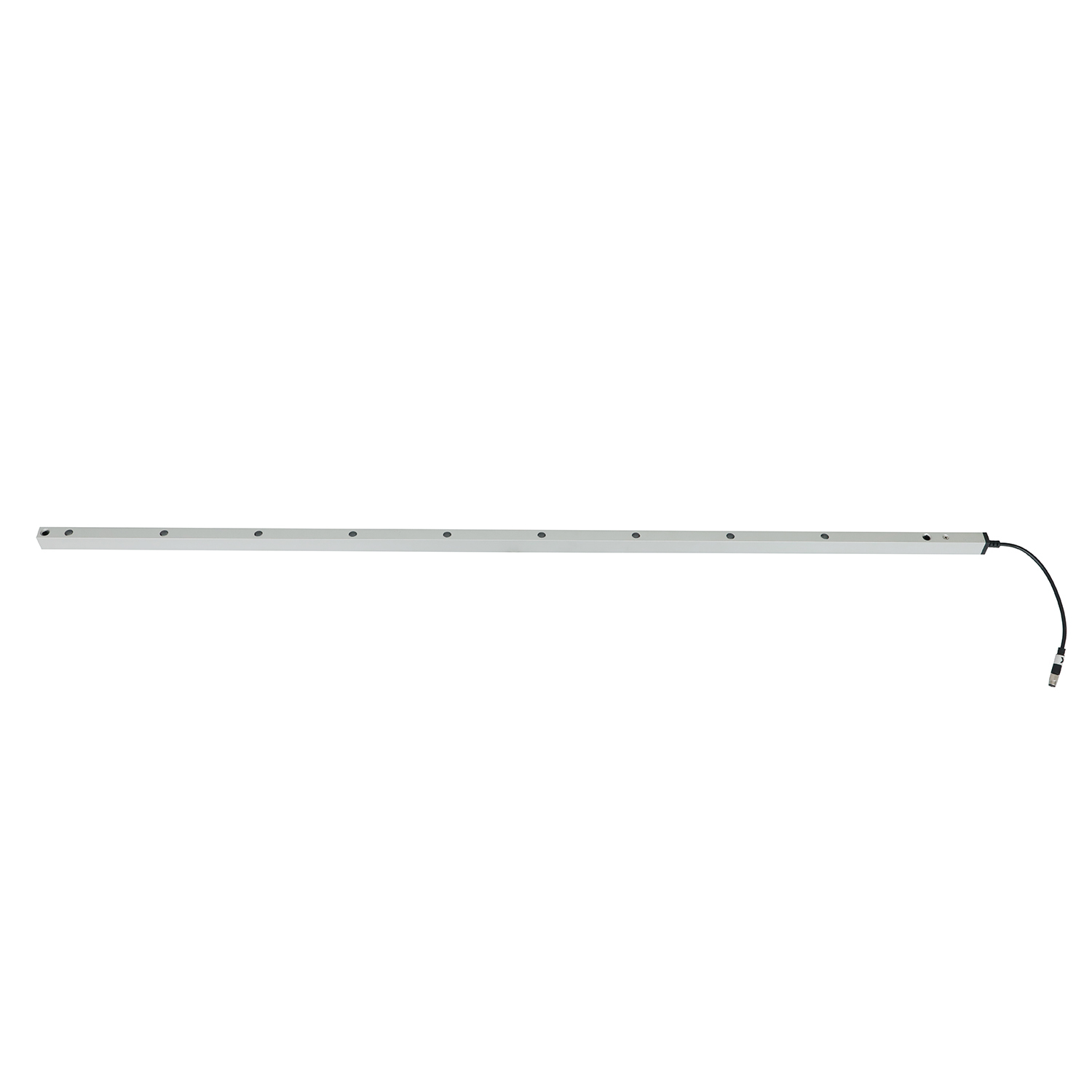

防水アルミホイジングの自動ドアのための安全ライトグリッドシステム

JUTAI CL20-8L 安全ライトグリッドシステムは,自動ドア向けに設計されたプロフェッショナルな保護ソリューションで,防水アルミニウムハウジングとIP67の保護を備えています.送信機と受信機の間には8ビームの目に見えない光格子を作りますパーソナル,物体,または機器が侵入するとすぐにドアを逆転させたり停止させたりします.産業や商業環境における衝突事故.

パラメータ	仕様
モデル	CL20-8L
製品タイプ	安全ライトグリッドシステム (安全ライトカーテン)
動作電圧	DC12-24V
稼動電流	送信機: <65mA @DC12V;受信機: <20mA @DC12V
アウトプット設定	NO/NC リレー出力 (デフォルト NO,NC に設定可能);COM端末を含む
保護評価	IP67 (防塵+防水)
住宅用材料	アルミ合金 (防水,耐腐)
操作範囲 (送信機から受信機)	1~8m
最大保護高さ	1729mm
細胞数	8 梁
ケーブルの長さ	送信機: 8m 受信機: 4m
コネクタタイプ	送信機: 5極M8メスコネクタ; 受信機: 5極M8メスコネクタ
動作温度	-20°C ~ +60°C
主要な機能	自動ドア防圧保護 + ブランキングモード (偽アラーム防止)
LED状態表示	送信機: 安定ブルー (正常動作) 急速点滅赤 (電圧 <9Vまたは>28V) 受信機: 安定赤 (物体/人材がブロック); 安定青 (障害物なし); 閃く青 (最初に電源を入れ,非アライナメント)
設置穴の寸法 (単位:mm)	14"9,75,80,175,19"という数字です721歳4259

主要な利点

防水アルミニウムコーティング:アルミ合金構造は耐久性耐腐蝕性効果的な防水性を保証します IP67の評価と組み合わせます雨,塵,湿度にも耐えます外部に設置される自動ドアや湿気のある産業用環境に適しています.
標的型自動ドア保護:8ビームライトグリッドはドア開口高度 (1729mm) をカバーし,安全盲点を取り除き,手や肢体,または物体の絞め込みを防止します.安全遅延を避けるため,自動ドアの動作速度に一致する.
偽警報を防止するための空白モード:最初のチャネルを遮断すると安全反応が起こらないので自動的なドアギャップ構造に適応します通常の閉じる時にドアを逆転させるのを避け,意図しない侵入から保護します..
簡単に設置し操作するカラーコードのワイヤリングは,自動ドア制御システムへの接続を簡素化します.調整可能なマウントブレーキットは,さまざまなドアフレーム構造に適合します.直感的なLEDインジケーターは,迅速な状態チェックを可能にします.

ワイヤリングガイド

構成要素	ワイヤの色	機能	注記
送信機	赤色	DC12-24V ポジティブな電源	安定した電源に接続し,過電圧/過電圧を避ける
送信機	ブラック	土地 (GND)	電力負端に接続; 信頼性の高い接地を確保
送信機	グリーン/イエロー/ホワイト	準備金	基本使用には接続は必要ありません
受信機	赤色	DC12-24V ポジティブな電源	送信機の電源接続と同じです
受信機	ブラック	土地 (GND)	送信機と共有された地面
受信機	緑色	NO/NC出力 (デフォルト NO)	自動ドア制御システムの安全信号入力に接続
受信機	黄色	設定可能なNC	ブランキングモードの設定で起動
受信機	ホワイト	COM (共通ターミナル)	NO/NC出力のマッチング端末

重要な警告:NO/NC端末 (受信機の緑/黄色線) を電源の正端末に接続しないでください.これは光学リレーを損傷します.

ブランキングモードのアクティベーションステップ

システムへの電源と配線を完了します
電源を入れると1分以内に,受信機のグリーンワイヤをGND (ブラックワイヤ) に5回触る.
受信機の赤色灯が点滅して起動を確認します黄色い線がNCモードに切り替わりますブランキングモードが有効です

応用シナリオ

産業用自動ドア (高速ドア,ローラーシャッタードア,セクションドア)
商用自動ドア (ショッピングモール,オフィスビル,小売店)
自動ドア (駐車場,物流センター入口)
特殊環境オートマティックドア (冷蔵庫,湿気ワークショップ)

トラブルシューティング

欠陥の症状	可能な原因	解決策
受信機の青い光が点滅する (電源を入れ)	発射器と受信器の誤った配置	位置を調整し,並列を調整する
送信機の赤光が瞬く間に	電源電圧 < 9V または > 28V	DC12-24Vの要件を満たすために電源を安定させる
システムは動作しますが,ドアには,アンチピンチアクションはありません	配線エラー	ガイドに対してワイヤリングを再確認; ドア制御システムに正しい接続を確保
ブランキングモードに入ることができない	1扉の下降中に光の漏れ 2最下部梁は残骸で遮断されている 3ドア/障害物が最小連続ブロック距離を満たしていない場合	1ライトの漏れを防ぐためにドアシールを修正 2晴れた残骸が束を遮っている 3距離要求を満たすためにドア/障害物調整
