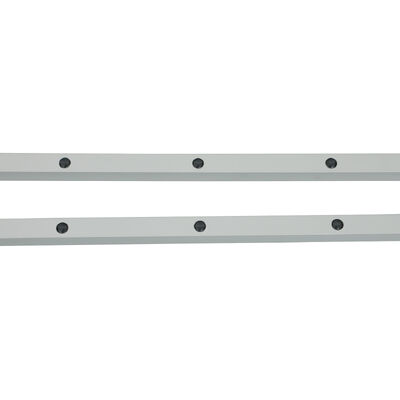

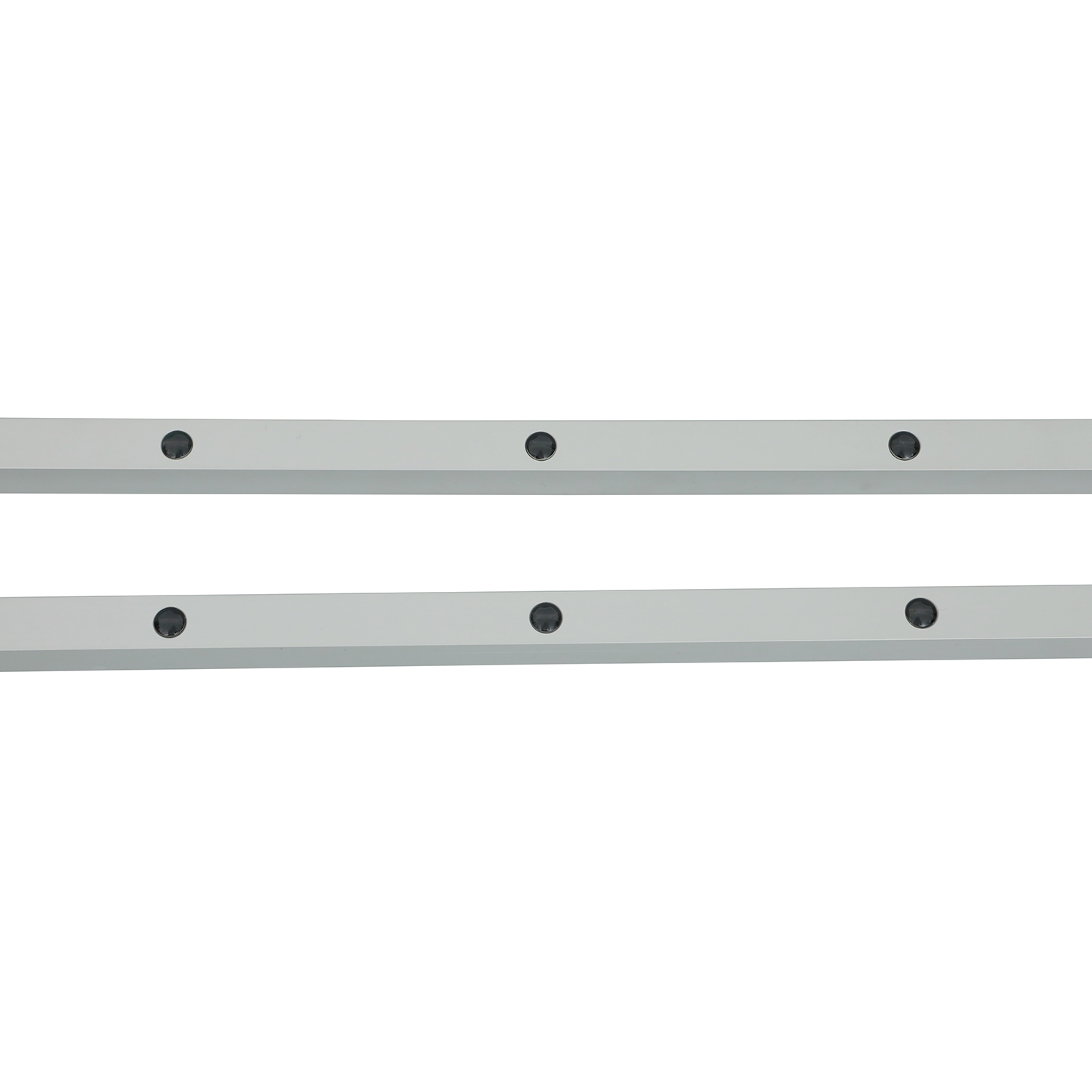

調整可能な500～2500mm長の産業用ドア用赤外線保護バリア

  • Infrared Protection Barrier for Industrial Doors with Adjustable 500-2500mm Length
  • Infrared Protection Barrier for Industrial Doors with Adjustable 500-2500mm Length
起源の場所 中国
ブランド名 JUTAI
証明 CE
モデル番号 CL20-8L
書類 CL05-8L User Manual.pdf
最小注文数量 1
価格 negotiable
パッケージの詳細 漫画
受渡し時間 5-8営業日
支払条件 T/T、L/C、D/A、D/P、ウェスタンユニオン、ペイパル、、マネーグラム、アリペイ
供給の能力 月に1000個

試供品およびクーポンのための私に連絡しなさい。

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
IP評価 IP67 関数 削除
センシング距離 8m 材料 アルミニウム合金
特徴 耐食性 電源電圧 DC12-24V
動作温度 -20〜60℃ 動作電流 <50ma>
出力 番号/Nc,COM 動作電流 <20mA@DC12V-24V
仕様 2000*21*15mm
ハイライト

産業用ドア用赤外線保護バリア

,

調整可能な500～2500mm赤外線保護バリア
メッセージ
製品の説明



製品説明


調整可能な500～2500mm長の産業用ドア用赤外線保護バリア 0

調整可能な長さ500-2500mmの産業用ドアのための赤外線保護障壁

JUTAI CLシリーズ赤外線保護バリアは,さまざまなドアサイズに合わせて500mmから2500mmの調整可能な長さを提供する,産業用ドアに合わせたプロの安全ソリューションです.発射器と受信器の間には見えない光格子を作りますIP67の保護とアルミ合金ホイスで,この装置は,ドアを押さえて,ドアを押さえて,厳しい条件でも信頼性の高い性能を.

基本仕様 (パラメータ表)

パラメータ 仕様
モデルシリーズ CL05,CL10,CL15,CL20,CL25 ( -8L の後尾付)
調整可能な長さ範囲 500mm, 1000mm, 1500mm, 2000mm, 2500mm (モデルによって異なります)
細胞数 8 梁
最大保護高さ 1729mm (CL20-8L参照)
動作電圧 DC12-24V
稼動電流 送信機: <65mA @DC12V;受信機: <20mA @DC12V
出力構成 NO/NC リレー出力 (デフォルト NO,NC に設定可能);COM端末を含む
保護評価 IP67 (防塵+防水)
住宅用材料 アルミ合金
操作範囲 (送信機から受信機) 1~8m
ケーブルの長さ 送信機: 8m 受信機: 4m
コネクタタイプ 送信機: 5極M8 男性;受信機: 4極M8 男性
動作温度 -20°C ~ +60°C
主要な機能 産業用ドア アンチ・ピンチ + ブランキングモード (最初のチャネル非トリガー)
LED状態表示 送信機: 安定ブルー (普通); 瞬く間に点滅する赤 (電圧 <9Vまたは>28V)

受信機: 安定赤 (ブロック); 安定青 (ブロック解除); 閃く青 (誤差)
設置穴の寸法 (単位:mm) 14"9,75,80,175,19"という数字です721歳4259

主要な利点 (明確なポイント)

1. 500-2500mm 調整可能長さ

  • 複数の長さのオプションは,小さなアクセスドア (500mm) から非常に大きな産業ドア (2500mm) までをカバーし,さまざまな産業ドアサイズに適応します.
  • 追加の変更は必要ありません. 異なるドア開口に対応するモデルを直接選択します.

2標的型産業用ドア保護

  • 8ビームライトグリッドは安全盲点を排除し,握りしめ/粉砕を防ぐために手,肢体,または物体を検出します.
  • ブランキングモードは,通常の閉じる際に誤ったアラームを避けるために,産業用ドアギャップに適応します.

3頑丈で環境に優しい

  • IP67の保護は,塵,水噴霧,厳しい工業環境に耐えるため,室内・室外使用に適しています.
  • アルミニウム合金製のハウジングは腐食や機械的磨損に耐性があり,長期的な信頼性を保証します.

4簡単にインストール&操作

  • カラーコードのワイヤリングは,産業用ドア制御システムへの接続を簡素化します (詳細はワイヤリングガイドで).
  • 調節可能な固定支架は,様々なドアフレームに適合し,直感的なLED表示は,迅速なトラブルシューティングを可能にします.

配線ガイド (標準化表)

構成要素 ワイヤの色 機能 注記
送信機 赤色 DC12-24V ポジティブな電源 安定した電源に接続
送信機 ブラック 土地 (GND) 電源の負端に接続する
送信機 グリーン/イエロー/ホワイト 準備金 基本使用には接続は必要ありません
受信機 赤色 DC12-24V ポジティブな電源 トランスミッター電源と同じです
受信機 ブラック 土地 (GND) 送信機と共有された地面
受信機 緑色 NO/NC出力 (デフォルト NO) ドア制御システムの安全信号入力に接続
受信機 黄色 設定可能なNC ブランキングモードの設定で起動
受信機 ホワイト COM (共通ターミナル) NO/NC出力のマッチング端末

重要な 警告

  • NO/NC端末を電源に接続しないでください.これは光学リレーを損傷します.

ブランキングモードのアクティベーションステップ

  1. 装置の配線と電源が完了しました
  2. 電源を入れると1分以内に,受信機のグリーンワイヤをGND (ブラックワイヤ) に5回触ります.
  3. 受信機の赤灯が点滅して起動を確認します 黄色いワイヤがNCモードに切り替わります ブランキングモードが有効です

モデルと長さのマッチング (表)

モデル 長さ ターゲット産業用ドアタイプ
CL05-8L 500mm 小型アクセスドア,ユーティリティドア
CL10-8L 1000mm 中型ローラーシャッタードア,ガレージドア
CL15-8L 1500mm 倉庫の部分ドア,物流センターのドア
CL20-8L 2000mm 工業用大型高速ドア,冷蔵庫ドア
CL25-8L 2500mm 超大型貨物ドックドア,重用産業用ドア

トラブルシューティング (問題解決表)

欠陥 の 症状 解決策
受信機の青い光が点滅する (電源が入っている) 再配列放出機と受信機を並列配列に
送信機の赤光が瞬く間に DC12〜24Vに電源を安定させる (<9Vまたは>28Vを避ける)
圧縮防止作用がない (装置は正常) 接続エラーを修正するためにガイドに対してワイヤリングを再確認
ブランキングモードに入ることができない 1ライトの漏れを防ぐためにドアシールを修正

2底辺の梁を遮る 明確な残骸

3ドア/障害物が最小連続ブロック距離を満たすようにします.

使用と保全に関する注意事項 (主要注意事項)

  • ケーブル は 高電圧 の 導体 や ドア の 機械 から 離さ れ て しまっ て 損傷 を 避ける.
  • エミッター/リセイバーのレンズを乾燥した柔らかい布で定期的に拭いて,塵/汚れを除去します.
  • 装置やケーブルを曲げたり,扭曲したりしないでください.赤外線レンズを掻き傷つけないようにしてください.
  • 直接太陽光や赤外線が受信機に照らされないようにする.
  • ブランキングモードのオブジェクトが最小連続ブロック距離要件を満たすことを確認する.
技術サポートや大量調査については,以下を参照してください.https://www.accesssecuritysolution.com/

調整可能な500～2500mm長の産業用ドア用赤外線保護バリア 1




調整可能な500～2500mm長の産業用ドア用赤外線保護バリア 2


調整可能な500～2500mm長の産業用ドア用赤外線保護バリア 3

調整可能な500～2500mm長の産業用ドア用赤外線保護バリア 4

顧客 の 成功 物語

1冷蔵庫巨人: -25°Cで信頼性の高い動作
"JUTAIのセンサーは冷蔵庫の 停滞時間を排除しました IP67の評価は -25°Cでも 信頼性の高い動作を保証しました"
マイケル・チェン 倉庫マネージャー冷蔵庫のロジスティック・プロバイダ

2自動車製造業のリーダー:シームレスな統合
"二重 モード の 機能 に よっ て,既存の インフラ に 円滑 に 組み込める こと が でき まし た.設置 は 簡単 でし た!"
リサ・ワン 安全技術者世界自動車メーカー

3製薬工場:コンプライアンスと効率性
"JUTAIのCE認証センサーは 安全基準を満たし メンテナンスのコストを30%削減しました"
デヴィッド・リー 工場長国際製薬会社

4電子商取引 倉庫: 事故なしの運用
"JUTAIの16ビームセンサーを 設置した後 輸送機関連の事故が 100%減少しました"
サラ・ジャング 安全担当官トップ E-コマース フルフィールメントセンター

5重機械製造者:操作者の安全性を向上させる
"センサーの迅速な応答時間 (<=20ms) は 高速運転中にロボット腕の衝突から 作業員を守りました"
ジョン・ウ エンジニアリング・マネージャー工業機器の生産者

6食品加工工場: 衛生的で耐久性
"IP67のアルミニウムハウジングは 食品加工ラインの水に耐性があり 精度も維持しています"
エミリー・チェン 品質保証マネージャーグローバル・フード・アンド・ビーバー・カンパニー

7自動化倉庫 AGV航行安全
"JUTAIのセンサーは AGVの衝突回避を改善し 停車時間を25%削減した"
ケヴィン・リウ ロジスティック・ディレクター自動化ストレージソリューションの提供者

8防災・安全業者: 防災ドア 適合
"センサーは 訓練中に人員の安全を 損なうことなく 防災ドアを安全に閉じるようにします"
ジェイソン・チョウ テクニカルリーダー防災システム会社
