NO/NC出力と迅速な応答を持つドアシステムのためのマルチビーム安全センサー

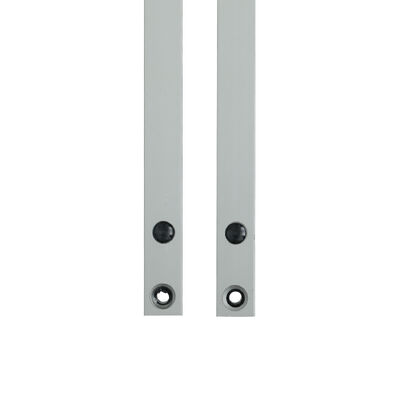

JUTAI CL20-8Lマルチビーム安全センサーは、8ビーム検出、設定可能なNO/NC出力、高速応答性能を備えた、ドアシステム用に設計されたプロフェッショナルな保護デバイスです。エミッターとレシーバーの間に不可視の光グリッドを形成し、人、手、または物体が侵入すると即座にドアの反転または停止をトリガーし、産業用、商業用、物流用ドアのシナリオでの挟み込みや潰れ事故を効果的に防止します。IP67保護とアルミニウム合金ハウジングにより、高速ドア、シャッタードア、自動ドアに信頼性の高い安全保護を提供します。

• マルチビームによる全範囲検出: 8ビームの光グリッドが、ドア開口部全体の高さ（1729mm）にわたる安全上の死角をなくし、小さな物体、手、四肢の検出漏れを防ぎます。高密度なビーム配置は、ドアシステムの動的な動作に適応し、全方向からの挟み込み防止機能を提供します。
• 設定可能なNO/NC出力: デフォルトのNO出力は標準的なドア制御システムの要件を満たします。NC出力は簡単な操作で設定可能です。柔軟な出力モード切り替えにより、様々なドア制御パネルや安全リレーとのシームレスな統合が可能になり、互換性が向上します。
• ドア安全のための高速応答: ビームが遮断されると即座に安全動作（ドア反転/停止）をトリガーし、高速ドアやシャッターの高速動作に対応します。交通量の多いドアのシナリオでの安全遅延をなくし、挟み込み事故を効果的に回避します。
• 堅牢で信頼性の高いパフォーマンス: IP67保護により、塵、水しぶき、一時的な水没に耐え、屋内/屋外のドア設置や過酷な産業環境に適しています。アルミニウム合金ハウジングは、腐食、機械的摩耗、振動に強く、頻繁なドア操作に対する長期的な安定性を保証します。
• 誤警報防止のためのブランキングモード: 光グリッドの最初のチャンネルを遮断しても安全応答がトリガーされないため、ドアの隙間構造や通常の閉鎖時の連続的なビーム遮断に適応します。意図しない侵入に対する完全な保護を維持しながら、不要なドアの中断を回避します。

1. 配線ガイドに従って配線を完了し、接続エラーがないことを確認してください。
2. センサーの電源を入れます（電源がDC12-24V要件を満たしていることを確認してください）。
3. 電源投入後1分以内に、受信機の緑色のワイヤー（NO出力）を黒色のワイヤー（GND）に5回連続でタッチします。
4. 受信機の赤いライトが速く点滅するのを確認します。これは有効化が成功したことを示します。黄色のワイヤーがNCモードに切り替わり、ブランキングモードが有効になります。

• 産業用高速ドア（製造工場、物流センター）
• シャッタードア（倉庫、小売店、商業ビル）
• 自動ドア（オフィスビル、ショッピングモール、工業用ワークショップ）
• 冷蔵倉庫ドア（冷凍倉庫、フリーザールーム）
• ガレージドア（住宅用、商業用駐車場）

• 接続ケーブルは、高電圧/大電流導体、ドア機械、フォークリフトの経路から離して、干渉、押し出し、または損傷を避けてください。
• 送信機と受信機のレンズは、ほこり、油汚れ、結露を取り除くために、乾いた柔らかい布で定期的に拭いてください。レンズが汚れていると、検出精度に影響します。
• センサーやケーブルを無理に曲げたり、ねじったり、引っ張ったりしないでください。アルミニウム合金ハウジングや赤外線レンズを傷つけないでください。
• 受信機に直射日光やその他の赤外線光源が当たらないようにしてください（誤トリガーや検出失敗を防ぎます）。
• ブランキングモードに使用するドアまたは障害物が、最小連続遮断距離要件を満たしていることを確認してください。
• 挟み込み防止機能と出力モードを定期的にテストして、センサーがドアシステムで正常に動作していることを確認してください。
