NED200 マルチプロトコル LED ディスプレイドライバーボード（多言語および QR コード対応）

起源の場所	中国
ブランド名	JUTAI
モデル番号	200 ネガ
書類	NED200 Multi functional LED...er.pdf
最小注文数量	1
価格	negotiable
パッケージの詳細	カートン
受渡し時間	7営業日
支払条件	L/C、D/A、D/P、T/T、ウェスタンユニオン
供給の能力	1000/月

試供品およびクーポンのための私に連絡しなさい。

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

商品の詳細

LEDディスプレイインターフェース	HUB75 & HUB08 (HUB12まで拡張可能)	制御された表示行	4行独立
サポートされている言語	100以上の言語	QRコードの表示モード	全画面 (52 文字) および 3 行 (77 文字)
通信プロトコル	RS485、TCP/IP（イーサネット）、MQTT	リレー出力チャンネル	2チャンネル(AC250V/10A)
音声ストレージ容量	最大256ファイル（8MB）	リモートアップグレードサポート	TCP/ブラウザ経由の OTA (Over-The-Air)
動作温度	-40℃～+85℃	電源	DC12V(逆接保護付)
ハイライト	マルチプロトコル LED ディスプレイドライバーボード , QR コード LED ディスプレイドライバーボード , 多言語 LED ディスプレイドライバーボード

メッセージ

製品の説明

NED200 マルチプロトコル LED ディスプレイドライバーボード多言語とQRコードサポート

NED200 マルチプロトコル LED ディスプレイドライバーボードは LED ディスプレイ制御,マルチプロトコル通信,インタラクティブな QR コード表示を統合したオールインワンインテリジェントコアデバイスです音声放送LED モジュール,ホストシステム,および様々な周辺デバイスとのシームレスな接続をサポートすることで,従来のシングル機能ドライバの制限を打破します.適応力も高いスマート情報伝送とマルチデバイスコラボレーションのための普遍的な制御ハブとして機能します.工業ワークショップ効率的な情報表示と自動接続を必要とする他のシナリオ.

基本技術パラメータ

カテゴリー	キーパラメータ	仕様
パワー&物理	稼働電圧	DC12V (逆接続保護付き)
	稼働電流	2A MAX
	動作温度	-40°Cから+85°C (相対湿度 <80%,冷却なし)
	寸法 (L)WH)	115mm × 85mm × 15mm
	設置穴間隔	105mm × 75mm
ディスプレイコントロール	LED インターフェース	1x HUB75 (32 スキャンモジュールに対応),1x HUB08;拡張板で4x HUB12に拡張可能 (HUB75とHUB08は同時に使用できません)
	ディスプレイコントロール	4行独立制御,1行あたり最大80バイト
	言語サポート	100以上の言語 (簡体字中国語,伝統的な中国語,英語,タイ語,韓国語,アラビア語など) のための組み込みフォントライブラリ
	QR コード機能	フルスクリーンモード (52文字,最適なスキャン距離2-5m); 3行モード (77文字,最適なスキャン距離0.5-2m)
	時間表示	リアルタイムの時間オーバーレイ,カスタマイズ可能なフォーマット (年/月/日セパレーターなど) をサポートします
コミュニケーション	通信港	1x イーサネット (10/100M アダプティブ,孤立), 2x RS232, 1x RS485, 1x TTL
	制御プロトコル	RS485,TCP,MQTT (コマンド制御をサポート; 485モードではIO状態のアクティブレポートはサポートされません)
	特殊インターフェース	1x Wiegand 26/34 アダプティブインターフェース (カードリーダー/バイオメトリックスキャナー用)
周辺接続	リレー出力	2チャネル,乾燥接触隔離出力 (独立COM/NO/NC),負荷容量: 250VAC 10A / 30VDC 10A
	IO インプット	2チャネル,隔離されていない,信号電圧範囲: 0-5V (ドライコンタクト信号をサポート)
	IO出力 (OC)	2チャネル,隔離されていない,最大負荷: 12V/0.2A (過電源保護)
音声と拡張	音声放送	8MBのストレージ (最大256の音声ファイル),IDコールモード,連続/即時再生をサポート
	補助電源出力	内蔵 12Vから5V回路,最大連続電流 1.2A (スキャナー,カードリーダー,LEDモジュール用)
	リモートアップグレード	TCP ツールまたはブラウザを通じてOTA リモートアップグレードをサポート
	単一の識別	各ボードは,ソース識別とアクセス制御のためのユニークなグローバルIDを持っています.
暗号化サポート	ドッキング・エンコーディング	GBK,UTF8,UNICODE (オプションで,同時にサポートできない)

主要な機能的利点

1汎用的なLEDディスプレイ制御

4行独立管理:各行がカスタムコンテンツ (テキスト,時間) を別々に表示し,複数の情報の同時送信ニーズを満たす.
多言語ユニバーサル: 100以上のグローバル言語をサポートし,追加のフォント構成なしで地域間および多民族間のアプリケーションシナリオに適応します.
柔軟なインターフェース適応: HUB75/HUB08 LED モジュールを直接接続する.拡張ボードを通じて4つの HUB12 インターフェースに拡張可能で,ほとんどの主流の LED ディスプレイ仕様と互換性がある.

2インタラクティブなQRコードディスプレイ

双モード適応:長距離スキャンのためのフルスクリーンQRコード (例えば,駐車場料金),短距離インタラクションのための4行目のテキスト説明の3行目のQRコード (例えば,風景スポットガイド).
カスタマイズ可能なコンテンツ: QRコードは URL,テキスト,その他のコンテンツタイプをサポートします. 余分な文字は自動的にカットされ,通常の認識を保証します.
シームレスモード切り替え: 1 クリックコマンドで QR コードモードを終了し,手動再構成なしで元の表示コンテンツを復元します.

3多プロトコル通信と拡張

リッチ通信ポート:LANの長距離接続のためのイーサネット,産業の現場通信のためのRS485/RS232,短距離デバイスリンクのためのTTL,ほとんどの通信ニーズをカバーする.
IoT対応プロトコル:MQTTプロトコルをサポートし,クラウド管理システムとIoTプラットフォームに簡単に統合できます.
アクセス制御統合: Wiegand インターフェイスはカードリーダーや生体測定装置を直接接続し,アクセス制御+ディスプレイシステムの統合を容易にする.

4周辺接続と音声放送

強力なリレー制御: 2つの高負荷リレーは,障害物,ライト,機器の電源,および他のデバイスをリンクし,自動リンクを実現することができます.
IO状態モニタリング:センサー,ボタン,またはスイッチの信号を読み,外部イベントに基づいて事前に設定されたアクション (例えば,機器アラーム,音声放送) を誘発する.
柔軟な音声再生:最大256個の音声ファイルを格納し,連続/即時再生モードをサポートし,歓迎メッセージ,安全アラート,操作確認に適しています.

5. 簡単に使用&安定したパフォーマンス

低しきい値操作:すべての機能は標準化されたプロトコルコマンドで制御され,複雑なプログラミングは必要なく,運用および保守コストを削減します.
データのセキュリティと安定性:デフォルトパラメータはフラッシュメモリに保存されます (停電後に失われません).通常の"心拍命令"は,ディスプレイコンテンツの自動リフレッシュを回避します.
幅広い環境適応: -40°Cから+85°Cの極端な温度で動作し,通信ポートのESDとパルス保護により,厳しい産業環境や屋外環境に適しています.

応用シナリオ

スマート駐車システム: リアルタイムで駐車場利用率,料金,フルスクリーン決済のQRコードを表示します. リレーを制御バリアとリンクし",決済成功"の音声プロンプトを再生します.
商業施設とモール: 床ナビゲーション,ブランドプロモーション,リアルタイムで4行のディスプレイを使用します. クーポン用のインタラクティブなQRコードを表示し,消費者を導く音声放送.
産業ワークショップ: 生産データ,安全ガイドライン,機器の状態を表示する.機器の異常を検出し,音声アラームを起動し,リレーを通じて電力を切断するIO入力をリンクする.
景色景色公共空間: 詳細なガイドを表示するために,多言語の安全通知,ツアールート,および3行のQRコードを表示します. 訪問者が登録するためにコードをスキャンした後,歓迎声を再生します.
アクセス制御とスマートビル: Wiegand インターフェイスを通じてカードリーダーと統合し,リレーを通じてドアアクセスを制御しながら,訪問者の情報を表示し",歓迎"の声を再生します.
交通枢纽と政府施設: 多言語のスケジュール,指針,公共サービス発表を提供; 遠隔コンテンツ更新とシステムアップグレードをサポートする.

なぜNED200マルチプロトコルLEDディスプレイドライバボードを選んだのか?

オールインワン統合:ディスプレイ制御,通信,QRコードインタラクション,音声放送,周辺リンクを組み合わせ,システムの複雑性とハードウェアコストを削減します.
強い適応力: 既存の管理システム (駐車場,ワークショップ,モール) に,ハードウェアアーキテクチャを変更することなくシームレスに統合できます.
費用効率的な拡大: 現場での音声ファイル更新とIOインターフェース拡張モジュールをサポートし,機能アップグレードのためのメインデバイスの交換を回避します.
プロフェッショナルの信頼性: 産業用設計で,逆接続保護,過電源保護,高温耐性,24/7安定した動作を保証します.
グローバル互換性: 多言語・多プロトコルサポートは,地域間や多シナリオのアプリケーションニーズに適応し,長期的可用性のためにリモートアップグレードが可能である.

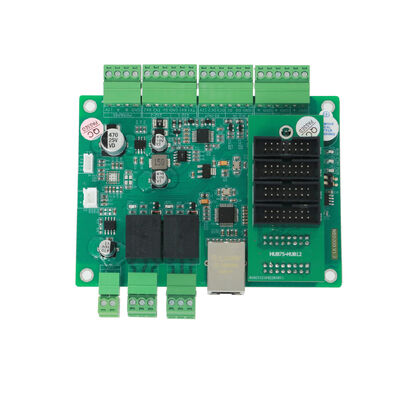

NED200 マルチプロトコル LED ディスプレイドライバーボード（多言語および QR コード対応） 1

NED200 マルチプロトコル LED ディスプレイドライバーボード（多言語および QR コード対応） 2

NED200 マルチプロトコル LED ディスプレイドライバーボード（多言語および QR コード対応） 3

NED200 マルチプロトコル LED ディスプレイドライバーボード（多言語および QR コード対応） 4
