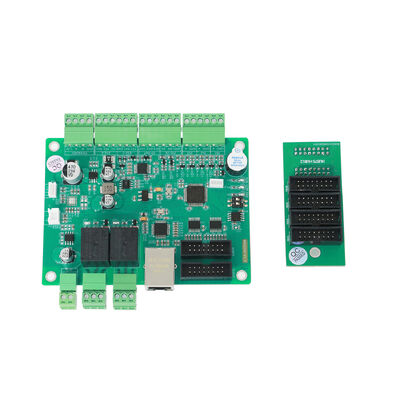

ユニバーサル LED コントローラーボード 100 言語以上と複数の通信インターフェースをサポート

起源の場所	中国
ブランド名	JUTAI
モデル番号	200 ネガ
書類	NED200 Multi functional LED...er.pdf
最小注文数量	1
価格	negotiable
パッケージの詳細	カートン
受渡し時間	7営業日
支払条件	L/C、D/A、D/P、T/T、ウェスタンユニオン
供給の能力	1000/月

商品の詳細

LEDディスプレイインターフェース	HUB75 & HUB08 (HUB12まで拡張可能)	制御された表示行	4行独立
サポートされている言語	100以上の言語	QRコードの表示モード	全画面 (52 文字) および 3 行 (77 文字)
通信プロトコル	RS485、TCP/IP（イーサネット）、MQTT	リレー出力チャンネル	2チャンネル(AC250V/10A)
音声ストレージ容量	最大256ファイル（8MB）	リモートアップグレードサポート	TCP/ブラウザ経由の OTA (Over-The-Air)
動作温度	-40℃～+85℃	電源	DC12V(逆接保護付)
ハイライト	100以上の言語 LEDコントローラボード , 複数の通信インターフェースのLEDコントローラボード

メッセージ

製品の説明

ユニバーサル LED コントローラーボード 100 言語以上と複数の通信インターフェースをサポート

JUTAI NED200 ユニバーサル LED コントロールボードは,クロスシナリオ LED ディスプレイ制御のために設計された汎用的なインテリジェントコアデバイスです.多プロトコル通信インタラクティブなQRコード出力音声放送周辺接続単機能コントローラの限界を打破します100以上のグローバル言語と豊かな通信インターフェースをサポートLEDモジュール,ホストシステム,周辺機器にシームレスに接続し,駐車場や商業施設のスマート情報伝送のための普遍的な制御ハブとして機能します工業ワークショップ景色のある地域や公共スペース

基本技術パラメータ

カテゴリー	キーパラメータ	仕様
基本構成	稼働電圧	DC12V (逆接続保護付き)
	稼働電流	2A MAX
	動作温度	-40°Cから+85°C (相対湿度 <80%,冷却なし)
	尺寸 (L×W×H)	115mm × 85mm × 15mm
	設置穴間隔	105mm × 75mm
ディスプレイ制御	LED インターフェース	1x HUB75 (32 スキャンモジュールに対応),1x HUB08;拡張板で4x HUB12に拡張可能 (HUB75とHUB08は同時に使用できません)
	ディスプレイ容量	4行独立制御,1行あたり最大80バイト
	言語サポート	世界100以上の言語 (簡体字中国語,伝統中国語,英語,タイ語,韓国語,アラビア語など)
	ドッキング・エンコーディング	GBK,UTF8,UNICODE (オプションで,同時にサポートできない)
	時間表示	リアルタイム・タイム・オーバーレイ,カスタマイズ可能なフォーマット (年/月/日分離)
通信インターフェース	ワイヤードポート	1x イーサネット (10/100M アダプティブ,孤立), 2x RS232, 1x RS485, 1x TTL
	特殊インターフェース	1x Wiegand 26/34 アダプティブ (カードリーダー/バイオメトリックスキャナー用)
	サポートされたプロトコル	RS485,TCP,MQTT (コマンド制御; 485モードではIOアクティブレポートがサポートされない)
インタラクティブ&リンク機能	QR コード表示	フルスクリーンモード (52文字,スキャン距離2-5m); 3行モード (77文字,スキャン距離0.5-2m)
	音声放送	8MBのストレージ (最大256の音声ファイル),IDコールモード,連続/即時再生
	リレー出力	2チャネル,乾燥接触隔離 (250VAC 10A / 30VDC 10A)
	IO インプット	2チャネル,隔離されていない (0-5V信号,乾燥コンタクトをサポート)
	IO出力 (OC)	2チャネル,隔離されていない (最大負荷12V/0.2A,過剰電流保護)
拡張と信頼性	補助電源	12Vから5Vまでの内蔵回路,最大 1.2A出力 (スキャナー,カードリーダー用)
	リモートアップグレード	TCP ツールやブラウザで OTA アップグレードをサポート
	単一のID	各ボードには,ソース識別のためのユニークなグローバルIDがあります.
	安定保証	フラッシュメモリに保存されたパラメータ (停電後には失われない) 有効なコマンドなしで50秒間の自動リフレッシュ (心臓拍数コマンドで回避可能)

主要な機能的利点

1. 100以上の言語と柔軟なディスプレイ制御

グローバル言語互換性: 組み込みフォントライブラリは100以上の言語をカバーし,追加のフォント構成なしで地域間および多民族間のアプリケーションシナリオに適応します.
4行独立管理:各行がカスタムコンテンツ (テキスト,時間) を別々に表示し,ナビゲーション,プロモーション,通知情報の同時送信に対応します.
カスタマイズ可能な時間オーバーレイ: 個別化された時間形式をサポートし,手動更新なしでリアルタイムを自動的に同期します.

2グローバル統合のための豊かな通信インターフェース

多プロトコルサポート: RS485 (短距離産業通信),イーサネット (LAN長距離接続),MQTT (IoT/クラウド統合) とシームレスにドック異なるシステムアーキテクチャに適応する.
汎用的なポート構成: 2x RS232 古いデバイス,TTL 短距離接続,およびアクセス制御デバイス (カードリーダー/バイオメトリック) に直接接続するための Wiegand インターフェース.
Plug-and-play統合:ハードウェアアーキテクチャを変更することなく,既存の管理システム (駐車場,ワークショップ,モール) に迅速に接続できます.

3インタラクティブなQRコードと音声放送

双モードQRコード:長距離スキャンのためのフルスクリーンモード (例えば,駐車場料金),短距離インタラクションのためのテキスト説明の3行モード (例えば,風景スポットガイド).
高容量音声ストレージ: 256 ファイルまでの音声ファイルをストレージし,歓迎メッセージ,安全アラート,操作確認の連続または即時再生をサポートします.
シームレスなモード切り替え: QRコードモードを終了し,元の表示コンテンツを復元するためのワンクリックコマンド.

4周辺接続と安定したパフォーマンス

強力なリレー制御: 2つの高負荷リレーが障壁,ライト,および機器の電源をリンクし,自動シナリオリンクを可能にします.
IO状態モニタリング: 外部イベントに基づいて,事前に設定されたアクション (例えば,機器アラーム,音声放送) を起動するためにセンサー/ボタンの信号を読み取ります.
極端な環境への適応: -40°Cから+85°Cの温度で動作し,通信ポートのESD/パルス保護により,厳しい産業環境/屋外環境に適しています.

5簡単に利用し費用対効果の高い拡張

低作業限界: 標準化されたプロトコルコマンドで制御されるすべての機能,複雑なプログラミングは必要ありません.
オンサイト機能アップグレード: オンサイト音声ファイル更新とIOインターフェース拡張モジュールをサポートし,メインデバイスの交換を回避します.
最小限の保守: 磨き零部件がない. 日常的な保守は通信線とインターフェースのチェックのみを必要とする.

応用シナリオ

商業施設:床ナビゲーション,ブランドプロモーション,リアルタイムのための4行のディスプレイ; 多言語サポートは国際顧客に対応しています. QRコードはクーポンとリンクしています.
スマート駐車場フルスクリーン決済QRコードリアルタイム駐車場利用率表示障壁のリレー制御音声放送で決済の成功を確認
産業ワークショップ:多言語で生産データと安全ガイドラインを表示する.IOインターフェイスは機器の異常を検知し,リレーを通じて音声アラームと停電を誘発する.
景色のある地域と公共空間:多言語の安全通知と3行のQRコードがガイドに提供され,コードをスキャンした後に音声で訪問者を歓迎します.
アクセス制御システム:Wiegand インターフェイスを通じてカードリーダーと統合; 扉へのアクセスを制御しながら訪問者の情報を表示し,歓迎声を再生します.
交通ハブ:多言語のスケジュールと方向的なガイド;Ethernet/MQTTプロトコルによるリモートコンテンツ更新.
