RS485イーサネットMQTT音声およびリレー制御付き産業用LEDディスプレイドライバ
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | JUTAI |
| モデル番号 | 200 ネガ |
| 書類 | NED200 Multi functional LED...er.pdf |
| 最小注文数量 | 1 |
| 価格 | negotiable |
| パッケージの詳細 | カートン |
| 受渡し時間 | 7営業日 |
| 支払条件 | L/C、D/A、D/P、T/T、ウェスタンユニオン |
| 供給の能力 | 1000/月 |
商品の詳細
| LEDディスプレイインターフェース | HUB75 & HUB08 (HUB12まで拡張可能) | 制御された表示行 | 4行独立 |
|---|---|---|---|
| サポートされている言語 | 100以上の言語 | QRコードの表示モード | 全画面 (52 文字) および 3 行 (77 文字) |
| 通信プロトコル | RS485、TCP/IP（イーサネット）、MQTT | リレー出力チャンネル | 2チャンネル(AC250V/10A) |
| 音声ストレージ容量 | 最大256ファイル（8MB） | リモートアップグレードサポート | TCP/ブラウザ経由の OTA (Over-The-Air) |
| 動作温度 | -40℃～+85℃ | 電源 | DC12V(逆接保護付) |
| ハイライト | 音声およびリレー制御ディスプレイドライバ,産業用LEDディスプレイドライバ,RS485イーサネットMQTTディスプレイドライバ |
||
製品の説明

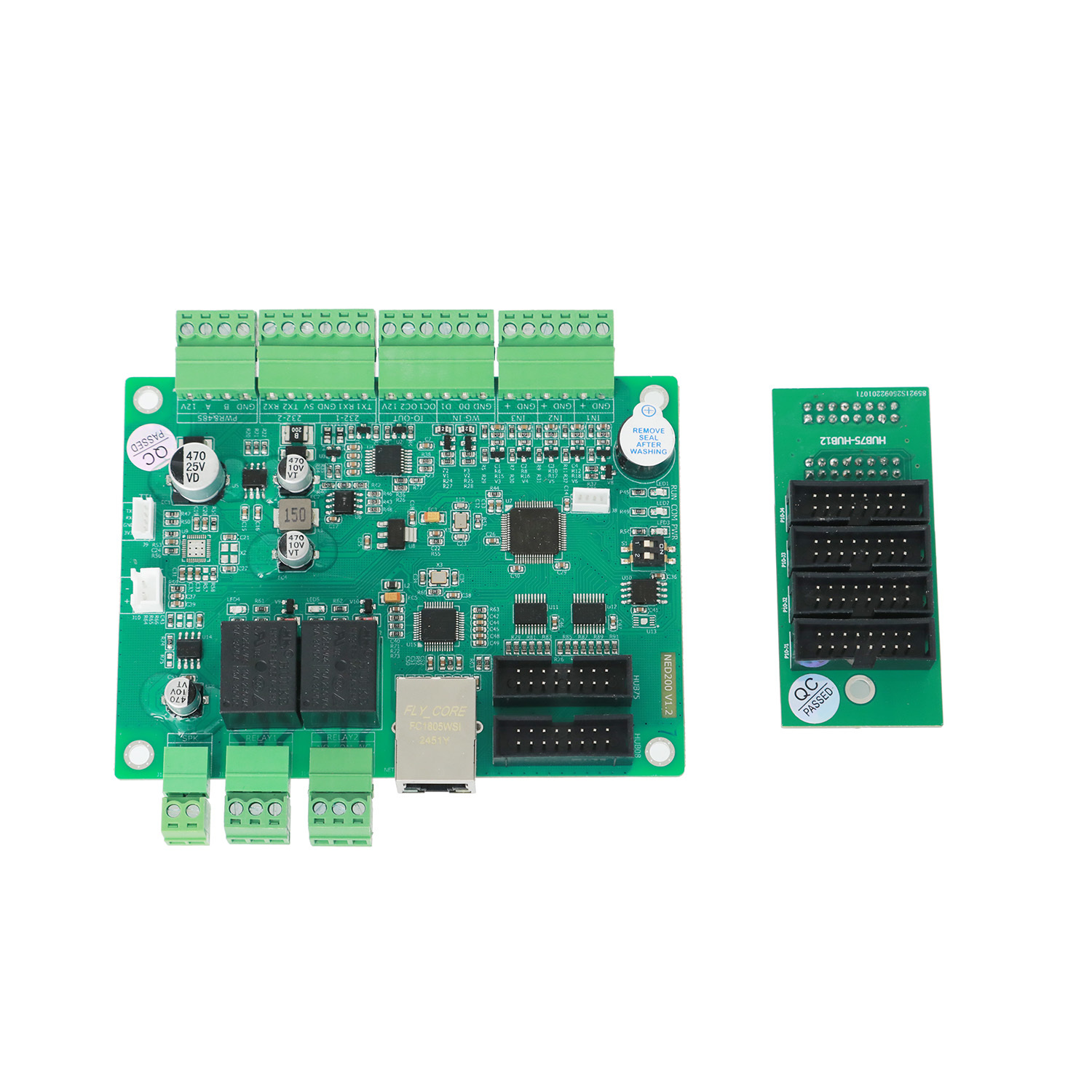

RS485 イーサネット MQTT 音声・リレー制御付きの産業用LEDディスプレイドライバー
JUTAI NED200 インダストリアル LED ディスプレイ ドライバーは,工業および商業用インテリジェントシナリオに合わせた高性能統合制御コアです.多プロトコル通信 (RS485/Ethernet/MQTT) を統合するLEDディスプレイ制御,音声放送,リレーリンク, 単機能デバイスのシロを壊す. 堅牢な工業グレードの設計,豊かな拡張インターフェース,標準化された操作論理駐車場,工場,商業複合施設,景色エリア,スマートパークに最適です.
基本技術パラメータ
| カテゴリー | キーパラメータ | 仕様 |
|---|---|---|
| パワー&物理 | 稼働電圧 | DC12V (逆接続保護付き) |
| 稼働電流 | 2A MAX | |
| 動作温度 | -40°C~+85°C (相対湿度 <80%,冷却なし) | |
| 尺寸 (L×W×H) | 115mm × 85mm × 15mm | |
| 設置穴間隔 | 105mm × 75mm | |
| ディスプレイ制御 | LED インターフェース | 1x HUB75 (32 スキャンモジュールに対応),1x HUB08;拡張板で4x HUB12に拡張可能 (HUB75とHUB08は同時に使用できません) |
| ディスプレイ容量 | 4行独立制御,1行あたり最大80バイト | |
| 言語サポート | 世界100以上の言語 (簡体字中国語,伝統中国語,英語,タイ語,韓国語,アラビア語など) | |
| 時間表示 | リアルタイム・タイム・オーバーレイ,カスタマイズ可能なフォーマット (年/月/日分離) | |
| 多プロトコル通信 | ワイヤレスインターフェース | 1x イーサネット (10/100M アダプティブ,孤立), 2x RS232, 1x RS485, 1x TTL |
| サポートされたプロトコル | RS485 (4800-115200bpsのボード速度),TCP,MQTT (コマンド制御) | |
| 特殊インターフェース | 1x Wiegand 26/34 アダプティブ (カードリーダー/バイオメトリックスキャナー用) | |
| 音声とインタラクティブな機能 | 音声放送 | 8MBのストレージ (最大256の音声ファイル),IDコールモード,連続/即時再生 |
| QR コード表示 | フルスクリーンモード (52文字,スキャン距離2-5m); 3行モード (77文字,スキャン距離0.5-2m) | |
| 周辺接続 | リレー出力 | 2チャネル,乾燥接触隔離 (独立COM/NO/NC),負荷容量: 250VAC 10A / 30VDC 10A |
| IO インプット | 2チャネル,隔離されていない,信号電圧範囲: 0-5V (乾燥接触信号をサポート) | |
| IO出力 (OC) | 2チャネル,隔離されていない,最大負荷: 12V/0.2A (過電源保護) | |
| 拡張と信頼性 | 補助電源出力 | 内蔵12Vから5V回路,最大連続電流1.2A (スキャナー,カードリーダー,LEDモジュール用) |
| リモートアップグレード | TCP ツールまたはブラウザによる OTA アップグレードをサポート;オプションのクラウド アップグレード | |
| 単一の識別 | 各ボードは,ソース識別とアクセス制御のためのユニークなグローバルIDを持っています. | |
| 安定性の特徴 | フラッシュメモリに保存されるパラメータ (停電後消えない) 50秒間の自動リフレッシュ (心拍命令で回避可能) 通信ポートのESD/パルス保護 |
主要な機能的利点
普遍的統合のための多議定書通信
- 豊富な有線インターフェイス:LAN長距離接続のためのイーサネット,現場での産業通信 (100m範囲) のためのRS485,レガシーデバイスドッキングのためのRS232,短距離リンクのためのTTL
- IoTとクラウド互換性:MQTTプロトコルをサポートし,遠隔監視と制御のためのクラウド管理プラットフォームとIoTシステムにシームレスな統合が可能
- Plug-and-play アダプテーション:ハードウェアアーキテクチャを変更することなく,既存の管理システム (駐車場,ワークショップ,モール) に迅速に接続し,変換コストを削減します
産業級リレー&IOリンク
- 高負荷リレー制御: 2つの産業用リレーが,壁,ライト,機器の電源,その他の装置を直接動かすことができ,自動シナリオリンクを実現します (例えば,QRコードをスキャンした後にドアが開きます)
- IO状態モニタリング: センサー,ボタン,スイッチからの干燥接触信号を読み,異常なイベントが発生すると事前に設定されたアクション (例えば,音声アラーム,リレー切断) を起動します.
- 安全で安定:リレーは孤立した出力,IOインターフェースのオーバーストレート保護を備えており,厳しい産業環境に適応
音声放送とインタラクティブなQRコード
- 高容量の音声ストレージ: 8MBのメモリで最大 256 つの音声ファイルをサポートし,歓迎メッセージ,セキュリティアラート,または 運用の確認
- 双モードのQRコードインタラクション:長距離スキャンのためのフルスクリーンQRコード (例えば駐車場支払い),短距離インタラクションのためのテキスト説明の3行のQRコード (例えば風景スポットガイド),"スクリーン・パーソン"の高速接続を容易にする
- サイト上の音声更新: ツールによるサイト上の音声ファイルアップグレードをサポートし,ハードウェアを交換することなく動的シナリオニーズに適応します
柔軟なLEDディスプレイ制御
- 4行独立管理:各行にカスタムテキスト,時間,または通知が別々に表示され,複数のタイプの情報の同時送信 (例えば,ナビゲーション+プロモーション+モールでの時間)
- グローバル言語サポート: 100 以上の言語のフォントライブラリを組み込み,追加のフォント設定なしで地域間および多民族的なアプリケーションシナリオに適応
- 拡張可能なディスプレイインターフェース: HUB75/HUB08 LED モジュールと互換性があり,拡張ボードを通じて 4 つの HUB12 インターフェースに拡張可能で,ほとんどの主流の LED ディスプレイ仕様をカバーします.
工業 級 の 信頼性 と 使いやすさ
- 極端な環境への適応: -40°C~+85°Cの温度範囲で安定して動作し,大気温変動のある屋外または工業ワークショップに適しています
- 低作業限界:すべての機能は標準化されたプロトコルコマンドによって制御され,複雑なプログラミングは必要ありません.技術チームはそれを迅速にマスターすることができます.
- 最小限の保守: 磨き部位がない. 日々の保守には通信線とインターフェースのチェックのみが必要で,運用および保守作業の負担を減らす.
応用シナリオ
産業ワークショップ
多言語で生産データ,安全ガイドライン,機器の状態を表示する.IOインターフェイスで機器の異常を検出する.音声アラームを起動し,故障拡大を防ぐためにリレーを通じて電力を切断する
スマート 駐車 システム
リアルタイムで駐車場利用率とフルスクリーン決済のQRコードを表示する;決済後に自動的に開く制御バリアをリレーし",決済成功"を確認する音声放送
商業 施設
床ナビゲーション,ブランドプロモーション,リアルタイムのための4行のディスプレイ; MQTTプロトコルはリモートコンテンツ更新を可能にします. QRコードはクーポンまたは会員登録にリンクします.
スマート 公園 と 美しい 地域
多言語の安全通知とツアーガイドのための3行のQRコード;訪問者は登録するためにコードをスキャンし,アクセス制御を開くリレーを起動し,歓迎声を再生します
アクセス制御とスマートビル
Wiegand インターフェイスを通じてカードリーダーと統合; 訪問者情報を表示し,歓迎声を再生し,リレーを通じてドアアクセスを制御し,インテリジェントエントリー管理を実現
交通枢纽
多言語のスケジュールと方向ガイドを提供;Ethernet/MQTTはリモートコンテンツ更新をサポートし,リアルタイム情報送信を保証
なぜNED200産業用LEDディスプレイドライバーを選ぶのか?
- オールインワン統合通信,ディスプレイ制御,音声放送,リレーリンク,およびQRコード相互作用を組み合わせ,システムの複雑性とハードウェアコストを削減
- 産業用耐久性:高い温度耐性,複数の保護メカニズム (逆接続,過剰電流,ESD),厳しい環境でも24時間24時間安定した動作を保証する
- 拡張性が強いディスプレイインターフェース拡張,音声ファイル更新,IOモジュール追加をサポートし,メインデバイスを交換することなく機能アップグレードに適応
- 効率的な情報伝達多プロトコル+多言語サポートにより,迅速な情報拡散とシステム間の連携が可能になり,運用効率が向上します
- 費用対効果の高い運用標準化されたコマンド,最小限の保守,長寿は,企業にとって長期使用コストを下げる
