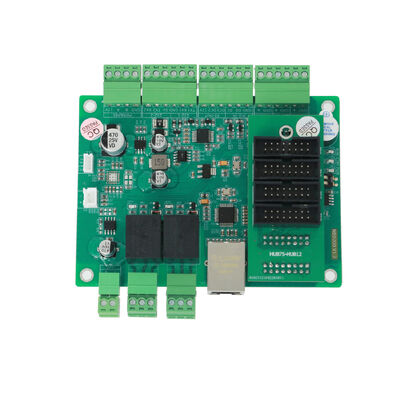

マルチラインテキストQRコードとリアルタイム情報のためのスマートLEDディスプレイコントローラ

起源の場所	中国
ブランド名	JUTAI
モデル番号	200 ネガ
書類	NED200 Multi functional LED...er.pdf
最小注文数量	1
価格	negotiable
パッケージの詳細	カートン
受渡し時間	7営業日
支払条件	L/C、D/A、D/P、T/T、ウェスタンユニオン
供給の能力	1000/月

商品の詳細

LEDディスプレイインターフェース	HUB75 & HUB08 (HUB12まで拡張可能)	制御された表示行	4行独立
サポートされている言語	100以上の言語	QRコードの表示モード	全画面 (52 文字) および 3 行 (77 文字)
通信プロトコル	RS485、TCP/IP（イーサネット）、MQTT	リレー出力チャンネル	2チャンネル(AC250V/10A)
音声ストレージ容量	最大256ファイル（8MB）	リモートアップグレードサポート	TCP/ブラウザ経由の OTA (Over-The-Air)
動作温度	-40℃～+85℃	電源	DC12V(逆接保護付)
ハイライト	マルチラインスマート LED ディスプレイ , リアルタイム情報LEDディスプレイコントローラ , マルチラインスマート LED ディスプレイコントローラ

メッセージ

製品の説明

マルチラインテキストQRコードおよびリアルタイム情報用スマートLEDディスプレイコントローラー

JUTAI NED200スマートLEDディスプレイコントローラーは、動的な情報伝送に焦点を当てた統合インテリジェントコアデバイスです。マルチラインテキストの独立制御、インタラクティブQRコード表示、リアルタイム時刻オーバーレイ、マルチデバイスリンケージを統合し、従来の単機能ディスプレイドライバーの制限を打破します。100以上のグローバル言語、豊富な通信インターフェース、低い操作しきい値をサポートし、商業施設、駐車場、景勝地、工業ワークショップ、公共スペースにおけるスマート情報表示のための多用途制御ハブとして機能します。

コア技術パラメータ

カテゴリ	主要パラメータ	仕様
基本構成	動作電圧	DC12V（逆接続保護付き）
	動作電流	2A MAX
	動作温度	-40℃～+85℃（相対湿度 <80%、結露なきこと）
	寸法（長さ×幅×高さ）	115mm×85mm×15mm
	取り付け穴間隔	105mm×75mm
マルチラインテキスト制御	LEDインターフェース	1x HUB75（32スキャンモジュール対応）、1x HUB08；拡張ボード経由で4x HUB12に拡張可能（HUB75とHUB08は同時に使用できません）
	表示容量	4ライン独立制御、各ライン最大80バイト
	言語サポート	100以上のグローバル言語（簡体字中国語、繁体字中国語、英語、タイ語、韓国語、アラビア語など）
	ドッキングエンコーディング	GBK、UTF8、UNICODE（オプション、同時サポート不可）
	リアルタイム時刻表示	カスタマイズ可能なフォーマット（年/月/日/時/分/秒区切り文字）、自動リアルタイム同期
QRコードインタラクティブ	表示モード	フルスクリーン（52文字、最適なスキャン距離2～5m）；3ライン（77文字、最適なスキャン距離0.5～2m）
	主な特徴	白いQRコード、余分な文字の自動切り捨て、ワンクリックモード終了とコンテンツ復元
	通信とリンケージ	有線インターフェース	1x Ethernet（10/100Mアダプティブ、絶縁）、2x RS232、1x RS485、1x TTL
サポートされるプロトコル		RS485、TCP、MQTT（コマンド制御；485モードではIOアクティブレポートはサポートされません）
周辺機器リンケージ		2チャンネルリレー出力（250VAC 10A / 30VDC 10A）、2チャンネルIO入力（0-5V、ドライコンタクト対応）
付加価値機能	音声放送	8MBストレージ（最大256音声ファイル）、IDコールモード、シーケンシャル/即時再生
	補助電源出力	内蔵12Vから5V回路、最大1.2A出力（スキャナー、カードリーダー、LEDモジュール用）
	リモートアップグレード	TCPツールまたはブラウザ経由のOTAアップグレードをサポート；クラウドアップグレードはオプション
	ユニークな識別	各ボードには、ソース識別とアクセス制御のためのユニークなグローバルIDがあります

主な機能的利点

1.マルチラインテキストとリアルタイム情報表示

4ライン独立制御：各ラインは異なるコンテンツ（ナビゲーション、プロモーション、通知）を同時に表示でき、相互干渉なしに多様な情報伝送ニーズに対応します。
グローバル言語互換性：内蔵フォントライブラリは100以上の言語をカバーし、追加のフォント設定なしに地域間および多民族のシナリオに適応します。
カスタマイズ可能な時刻オーバーレイ：個別の時刻フォーマットをサポートし、手動更新なしでリアルタイム時刻を自動同期し、情報の適時性を保証します。

2.デュアルモードインタラクティブQRコード

距離への柔軟な適応：長距離スキャン用のフルスクリーンQRコード（例：駐車料金支払い、運転手が車から降りる必要なし）、短距離インタラクション用の3ラインQRコードと4ラインのテキスト説明（例：景勝地のガイド、明確な使用指示）。
安定した認識保証： QRコードの通常の認識を保証するために余分な文字を自動的に切り捨てます。QRコードモードを終了し、元の表示コンテンツを復元するためのワンクリックコマンド。
幅広いアプリケーション範囲：カスタマイズ可能なQRコードコンテンツ（支払いリンク、登録ページ、ガイドマップ）により、迅速な「画面と人の」接続が可能になります。

3.簡単な統合と低い操作しきい値

豊富な通信インターフェース： LAN長距離管理用のEthernet、産業現場接続用のRS485、レガシーデバイスドッキング用のRS232は、さまざまなシステムアーキテクチャに適応します。
標準化されたプロトコル制御：すべての機能は標準化されたコマンドで実装され、複雑なプログラミングは不要です。技術チームは迅速に習得でき、運用および保守コストを削減します。
プラグアンドプレイアダプテーション：ハードウェアアーキテクチャを変更することなく、既存の管理システム（駐車場、ショッピングモール、ワークショップ）にシームレスに接続します。

4.周辺機器リンケージと安定したパフォーマンス

強力なリレー制御： 2つの高負荷リレーは、バリア、照明、機器の電源をリンクし、自動シナリオリンケージ（例：QRコードスキャン後のアクセス制御の開放）を実現できます。
極限環境への適応： -40℃～+85℃の温度範囲で安定して動作し、通信ポート用のESDおよびパルス保護を備え、過酷な産業または屋外環境に適しています。
信頼性の高いデータストレージ：デフォルトの表示コンテンツ、音声パラメータなどはフラッシュメモリに保存され、電源オフ後も失われません。

5.拡張可能な付加価値機能

大容量音声放送：最大256の音声ファイルを保存し、ウェルカムメッセージ、安全アラート、操作確認のためのシーケンシャル再生または即時再生をサポートします。
現場機能アップグレード：現場での音声ファイル更新とLEDインターフェース拡張（最大4つのHUB12インターフェース）をサポートし、メインデバイスを交換することなく動的なシナリオニーズに適応します。

アプリケーションシナリオ

商業施設： 4ライン表示でフロアナビゲーション、ブランドプロモーション、リアルタイム時刻を表示。3ラインQRコードはクーポンや会員登録にリンク。多言語サポートで国際的な顧客に対応。
スマート駐車場：フルスクリーン駐車料金支払いQRコード、リアルタイム駐車空き状況表示。支払い後にバリアが自動的に開くリレー制御。音声放送で「支払い完了」を確認。
景勝地と公園：多言語の安全ガイドラインとツアーガイド用の3ラインQRコード（4ライン：「コードをスキャンして詳細なルートを取得」）。リアルタイム時刻オーバーレイは観光客のスケジュール調整に役立ちます。
工業ワークショップ： 4ライン表示で生産データ、安全通知、シフト情報を表示。多言語サポートで多様な従業員チームに対応。IOインターフェースは機器の異常を検出し、音声アラームをトリガーします。
公共交通ハブ：多言語の時刻表、方向指示、リアルタイム時刻。QRコードはチケット購入ページやルート検索にリンク。Ethernet/MQTTによるリモートコンテンツ更新。
小売店：製品プロモーション、割引情報、リアルタイム時刻を表示。QRコードはオンラインストアや会員登録に誘導。音声放送で顧客の注意を引きます。
