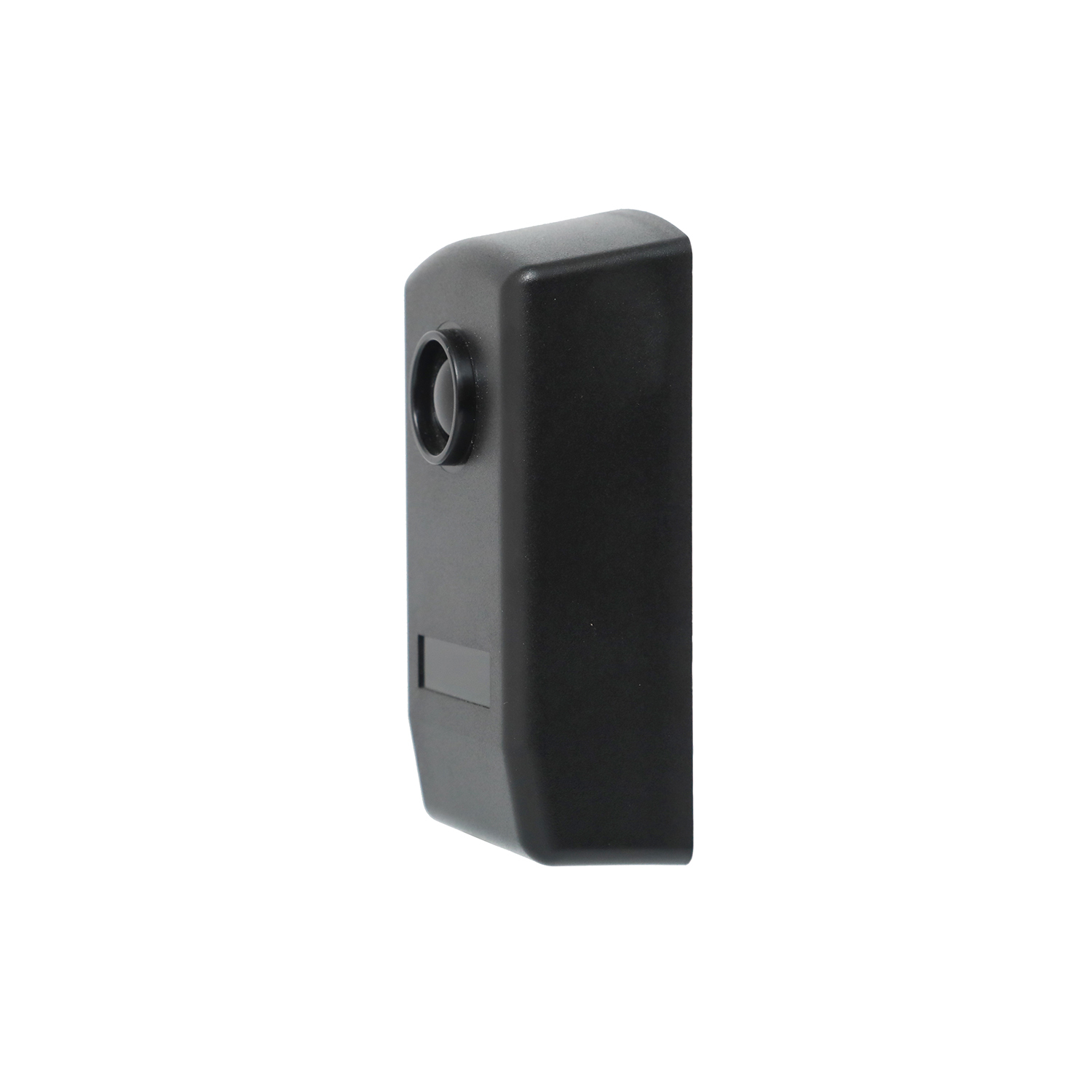

屋外セキュリティと自動化のためのIP55定格赤外線ビームセンサー

起源の場所	中国
ブランド名	JUTAI
証明	CE
モデル番号	IR-20
書類	JUTAI Wired Photocell IR-20...20.pdf
最小注文数量	1
価格	negotiable
パッケージの詳細	漫画
受渡し時間	5-8営業日
支払条件	T/T、L/C、D/A、D/P、ウェスタンユニオン、ペイパル、、マネーグラム、アリペイ
供給の能力	月に1000個

試供品およびクーポンのための私に連絡しなさい。

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

商品の詳細

IP等級	ip65	検知範囲	30メートル
タイプ	有線	Hsコード	8531901000
パッケージサイズ	12.00cm * 11.70cm * 4.30cm	パッケージ総重量	0.25KG
ハイライト	IP55赤外線ビームセンサー , 屋外セキュリティ自動化赤外線ビームセンサー , 屋外セキュリティ赤外線ビームセンサー

メッセージ

製品の説明

屋外セキュリティと自動化のためのIP55定格赤外線ビームセンサー

JUTAI IR-20M赤外線ビームセンサー（IRセンサー、フォトセル、またはスルービームセンサーとも呼ばれます）は、屋外セキュリティと自動化シナリオ向けに設計された工業グレードの検出ソリューションです。IP55の防塵・防水性能を備え、埃や水流に強く、過酷な屋外環境でも信頼性の高い性能を発揮します。送信機（TX）と受信機（RX）で構成され、このセンサーは目に見えない20メートルの検出ビームを生成し、世界中のゲート、ドア、周囲セキュリティ、および産業機械にとって重要な安全バリアとして機能します。

製品概要

シンプルながら堅牢なスルービーム原理で動作するIR-20Mは、TXからRXに焦点を当てた赤外線ビームを放射することによって機能します。ビームが物体（人、車両、または障害物）によって遮断されると、RXの内部リレーが瞬時にトリガーされ、ドアの閉鎖を停止したり、アラームを起動したり、自動化された機器を一時停止したりする信号を送信します。

耐久性のあるエンジニアリングプラスチックとゴム引きケーシングで作られたこのセンサーペアは、紫外線、温度変動、および屋外の破片に耐えます。24時間365日の連続使用のために設計されており、信頼性が損なわれることのない、交通量の多い場所やセキュリティが重要な屋外用途に最適です。

主な機能と利点

1. IP55耐候性＆耐久性設計

IP55保護: 埃の侵入を効果的にブロックし、低圧水流（あらゆる方向から）に耐え、追加のエンクロージャーなしで直接屋外設置を可能にします。
UV＆耐食性: ゴム引きのUV耐性ケーシングは、日光や過酷な天候による劣化を防ぎ、屋外での耐用年数を延ばします。
幅広い温度適応: -10℃から+60℃まで安定して動作し、ほとんどの気候（寒い冬から暑い夏まで）に適応します。

2. 信頼性の高い長距離検出

20メートルの検出範囲: 広い開口部（例：産業用ゲート、駐車バリア）および周囲セキュリティフェンスに安定した焦点を絞ったビームを提供します。
干渉防止性能: 最適化された赤外線ビーム設計により、周囲光、雨、または埃による誤ったトリガーを最小限に抑え、正確な検出を保証します。
直感的なステータスフィードバック: RXは赤色LEDインジケーターを備えています。通常動作中（ビームが遮られていない）はオフ、ビームが遮断されるとオンになり、迅速な調整とリアルタイムのステータスチェックに役立ちます。

3. 柔軟な統合と簡単な設置

ユニバーサル電源互換性: 12-24V AC/DC（非極性）電源で動作し、一般的なドアコントローラー、PLC、およびアラームシステムとシームレスに統合します。
多用途のリレー出力: COM（コモン、端子4）、NC（ノーマリクローズ、端子5）、およびNO（ノーマルオープン、端子6）端子を備えたSPDT（単極双投）リレーにより、ユニバーサルな互換性を実現しています。
デュアルマウントオプション: 壁面取り付け（3x 5mmドリル穴とネジアンカー）と金属面取り付け（3x 3mmタッピングネジ）をサポートし、さまざまな屋外設置シナリオに対応します。
配線の簡素化: 明確な端子ラベル（TX：電源用1-2; RX：電源用1-3、リレー出力用4-6）により、設置エラーを削減します。

4. 安全第一＆工業グレードの性能

閉じ込め防止: 自動ドア、ゲート、バリアの安全要件を満たし、人や物の衝突や閉じ込めを防ぎます。
堅牢な電気仕様: TX最大動作電流≤25mA、RX最大動作電流≤35mA、リレー接点定格最大500mA @ 48V AC/DC—産業用自動化負荷に適しています。

技術仕様

パラメータ	仕様
モデル	IR-20M
検出原理	スルービーム（送信機+受信機ペア）
最大検出範囲	20メートル（屋内/屋外）
電源	12-24V AC/DC（非極性）
TX最大動作電流	≤25mA
RX最大動作電流	≤35mA
出力タイプ	1切替リレー（SPDT）
リレー接点定格	最大500mA @ 48V AC/DC
侵入保護	IP55
動作温度	-10℃～+60℃
ハウジング材質	ゴム引きケーシング付きエンジニアリングプラスチック
受信機インジケーター	赤色LED（ビームが遮断されたときに点灯）
端子構成	TX：1-2（電源）; RX：1-3（電源）、4（COM）、5（NC）、6（NO）
取り付け穴	壁：3x 5mm; 金属：3x 3mm
寸法（概算）	90.63mm × 44.90mm × 30.00mm

代表的なアプリケーション

屋外ゲート＆ガレージ自動化: 産業用ゲート、駐車バリア、ガレージドア—閉鎖中の衝突を避けるために車両/障害物を検出します。
周囲セキュリティ: 境界線、工場の壁、または住宅のフェンス用の目に見えない赤外線フェンス—ビームが破られたときに侵入者アラームをトリガーします。
自動ドアの安全性: モール、病院、または産業施設における屋外のスライドドア、スイングドア、または高速ロールアップドア—閉じ込めを防ぎます。
産業機械の安全性: 屋外の資材搬送設備、コンベアシステム、または建設機械—存在検出のための安全インターロックとして機能します。
商業および公共スペース: 駐車場、駅、オフィスビルの入り口—自動アクセスシステムの安全な運用を保証します。

設置＆配線ガイド

取り付け準備: TXとRXの間に見通しの良い場所を選択してください。壁の場合は、3x 5mmの穴を開け、ネジアンカーを取り付けます。金属面の場合は、タッピングネジ用に3x 3mmの穴を開けます。
配線接続:
- 12-24V AC/DC電源をTX端子1＆2に接続します。
- RX端子1、2、または3に電源を接続します（電圧が一致していること）。
- RX端子4（COM）、5（NC）、6（NO）をコントローラー、PLC、またはアラームシステムに配線します。
調整: RXの赤色LEDが消灯するまで（安定したビーム接続を示す）TXとRXの位置を調整します。
最終設定: 付属のネジで前面パネルを固定します。ビームを遮断してテストします—RX LEDが点灯し、リレーが正しくトリガーされることを確認します。

JUTAI IR-20M赤外線ビームセンサーを選ぶ理由

IP55屋外信頼性: 埃、雨、極端な温度に耐えるように構築—保護されていない屋外環境に最適です。
工業グレードの耐久性: 高品質のコンポーネントと堅牢なケーシングにより、最小限のメンテナンスで長期的な性能を保証します。
ユニバーサル互換性: 柔軟な電源入力とリレー出力は、既存のセキュリティおよび自動化システムとシームレスに統合します。
ユーザーフレンドリーな設置: 明確なラベル表示、デュアルマウントオプション、直感的なLEDフィードバックにより、セットアップ時間とエラーを削減します。
信頼できるブランド保証: セキュリティおよび自動化コンポーネントの専門プロバイダーであるShenzhen JUTAI Comm Co., Ltd.によって開発されました。

耐候性、信頼性の高いJUTAI IR-20M赤外線ビームセンサーで、屋外セキュリティと自動化システムをアップグレードしてください。仕様、価格、および技術サポートについては、お問い合わせください。
