パッケージ総重量0.25kg、20M範囲のシングルビーム光電センサー、自動ドアに最適、IP65定格、耐久性

起源の場所	中国
ブランド名	JUTAI
証明	CE
モデル番号	IR-20
書類	JUTAI Wired Photocell IR-20...20.pdf
最小注文数量	1
価格	negotiable
パッケージの詳細	漫画
受渡し時間	5-8営業日
支払条件	T/T、L/C、D/A、D/P、ウェスタンユニオン、ペイパル、マネーグラム、アリペイ
供給の能力	月に1000個

商品の詳細

IP等級	IP65	検知範囲	30メートル
タイプ	有線	HSコード	8531901000
パッケージサイズ	12.00cm * 11.70cm * 4.30cm	パッケージ総重量	0.25kg
ハイライト	20M範囲自動ドア光電センサー , 20M IP65自動ドア光電センサー , IP65自動ドア光電センサー

メッセージ

製品の説明

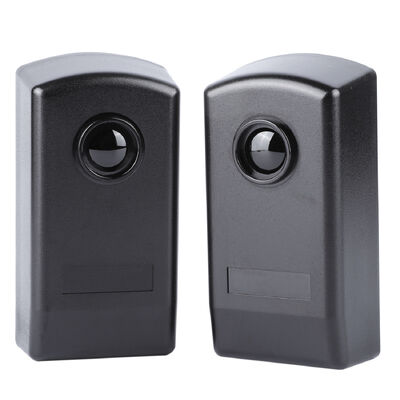

自動ドア用 20M レンジ単一ビーム光電センサー

JUTAI IR-20M 単一ビーム光電センサーは、自動ドアシステムおよび安全性が重要な自動化シナリオ向けに特別に設計された、プロフェッショナルグレードの赤外線検出ソリューションです。送信機 (TX) と受信機 (RX) をペアにした透過型センサーとして、20 メートルの検出範囲を持つ目に見えない正確な赤外線ビームを作成し、挟み込みを防ぎ、運用安全性を向上させる信頼性の高い障害物検出を提供します。IP55 の耐候性定格、幅広い電圧互換性、産業グレードの耐久性を備え、世界中の自動スライドドア、スイングドア、高速巻き上げドア、アクセス制御システムにとって信頼できる選択肢です。

IR-20M センサーは、シンプルな透過型ビームの原理で動作し、TX から RX へ集光された赤外線ビームを放射します。人、車両、障害物などの物体がビームを遮断すると、RX の内部リレーが即座にトリガーされ、自動ドアコントローラーに信号が送信され、ドアの閉鎖停止、方向反転、または動作の一時停止が行われます。

UV 耐性エンジニアリングプラスチックとゴム製ケーシングで構成されたこのセンサーペアは、屋外の要素、ほこり、温度変動に耐えるように作られています。信頼性と安全性が譲れない、交通量の多い商業、産業、公共環境での 24 時間 365 日連続稼働向けに設計されています。

主な機能と利点

耐候性・耐久性のある構造

IP55 等級の保護: あらゆる方向からのほこりの侵入や低圧水噴流に対して効果的に耐性があり、追加のシールドなしで屋内/屋外に直接設置できます。
幅広い電圧互換性: 12-24V AC/DC (非極性) で動作し、標準的な自動ドア電源および制御システムとシームレスに統合できます。
温度耐性: -10℃ から +60℃ まで安定して機能し、多様な気候や作業条件に適応します。

信頼性の高い 20 メートル検出

長距離性能: 最大 20 メートルの範囲で安定した集光赤外線ビームを提供し、広いドア開口部や大きなアクセスエリアに適しています。
干渉防止設計: 最適化された光学技術により、周囲光、雨、ほこりによる誤トリガーを最小限に抑え、複雑な環境での正確な検出を保証します。
直感的なステータスインジケーター: RX には赤色 LED があり、ビームが遮られていない場合 (通常動作) はオフ、遮断されている場合はオンになり、簡単な位置合わせとリアルタイムのステータスチェックが可能です。

簡単な設置とユニバーサル統合

デュアル取り付けオプション: 壁取り付け (3x 5mm ドリル穴とネジアンカー付き) および金属表面取り付け (3x 3mm セルフタッピングネジ付き) をサポートし、多様な設置シナリオに適応します。
汎用リレー出力: SPDT (シングルポールダブルスロー) リレーで、コモン (COM、端子 4)、ノーマルクローズ (NC、端子 5)、ノーマルオープン (NO、端子 6) 端子があり、あらゆる自動ドアコントローラー、PLC、またはアラームシステムと互換性があります。
配線簡素化:明確な端子ラベル (TX: 電源用 1-2; RX: 電源用 1-3、リレー出力用 4-6) により、設置エラーが減少し、セットアップ時間が短縮されます。

自動ドア向けの安全重視設計

挟み込み防止:自動ドアの重要な安全要件を満たし、人、ペット、または物体の衝突や挟み込みを防ぎます。
産業グレードの信頼性:高品質のコンポーネントと堅牢なケーシングにより、高頻度使用シナリオ (例: ショッピングモール、空港、病院) での長期的なパフォーマンスを保証します。

パラメータ	仕様
モデル	IR-20M
検出原理	単一ビーム透過型 (送信機 + 受信機ペア)
最大検出範囲	20 メートル (屋内/屋外)
電源	12-24V AC/DC (非極性)
TX 最大動作電流	≤ 25mA
RX 最大動作電流	≤ 35mA
出力タイプ	1 チェンジオーバーリレー (SPDT)
リレー接点定格	最大 500mA @ 48V AC/DC
保護等級	IP55
動作温度範囲	-10℃ ～ +60℃
ハウジング材質	ゴム製ケーシング付きエンジニアリングプラスチック
受信機インジケーター	赤色 LED (ビームが遮断されると点灯)
端子構成	TX: 1-2 (電源); RX: 1-3 (電源)、4 (COM)、5 (NC)、6 (NO)
取り付け穴仕様	壁: 3x 5mm; 金属: 3x 3mm
寸法 (長さ×幅×高さ)	90.63mm × 44.90mm × 30.00mm

自動スライドドア: ショッピングモール、オフィスビル、空港、病院 — 閉鎖時の挟み込み防止。
スイングドア・巻き上げドア: 工場、倉庫、小売店 — 衝突回避のための障害物検出。
ガレージドア・パーキングバリア: 住宅用および商業用駐車場 — 車両や歩行者がいる場合の安全な操作を保証します。
アクセス制御システム: ドアウェイ、ゲート、制限区域の境界セキュリティ — ビームが侵害された際の警報またはアクセス拒否のトリガー。
公共建築物のエントランス: 駅、病院、学校 — 高トラフィックの自動ドアシステムの安全性を向上させます。

設置・配線ガイド

取り付け準備:TX と RX の間にクリアな視線がある場所を選択します。壁の場合は、3x 5mm の穴をドリルで開け、ネジアンカーを取り付けます。金属表面の場合は、3x 3mm の穴をドリルで開けてセルフタッピングネジを使用します。
配線接続:
- 12-24V AC/DC 電源を TX 端子 1 および 2 に接続します。
- 同じ電源を RX 端子 1、2、または 3 (電圧一致) に接続します。
- RX 端子 4 (COM)、5 (NC)、6 (NO) を自動ドアコントローラーまたはアラームシステムに配線します。
位置合わせ:RX の赤色 LED が消灯し、安定したビーム接続を示すまで、TX と RX の位置を調整します。
最終テスト:付属のネジで前面パネルを固定します。ビームを遮断してテストします — RX LED が点灯し、ドアコントローラーが正しく応答する (停止または反転する) ことを確認します。

JUTAI IR-20M 単一ビーム光電センサーを選ぶ理由

自動ドア向けにカスタマイズ: 最適化された設計により、自動ドアシステムの特定の安全およびパフォーマンス要件を満たします。
実績のある信頼性: 産業グレードのコンポーネントと耐候性のある構造により、過酷な環境での一貫したパフォーマンスを保証します。
ユニバーサル互換性: 主要な自動ドアコントローラーおよび電源すべてと連携し、統合の複雑さを軽減します。
費用対効果の高い安全性: 競争力のある価格で高品質なパフォーマンスを提供し、システム全体のコストを削減します。
信頼できるブランドサポート: Shenzhen JUTAI Comm Co., Ltd. によって開発された、グローバルな技術サポートを提供するセキュリティおよび自動化コンポーネントの専門プロバイダーです。
