スライディングドアガレージドアとゲートのための赤外線安全センサー

起源の場所	中国
ブランド名	JUTAI
証明	CE
モデル番号	IR-20
書類	JUTAI Wired Photocell IR-20...20.pdf
最小注文数量	1
価格	negotiable
パッケージの詳細	漫画
受渡し時間	5-8営業日
支払条件	T/T、L/C、D/A、D/P、ウェスタンユニオン、ペイパル、、マネーグラム、アリペイ
供給の能力	月に1000個

試供品およびクーポンのための私に連絡しなさい。

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

商品の詳細

IP等級	ip65	検知範囲	30メートル
タイプ	有線	Hsコード	8531901000
パッケージサイズ	12.00cm * 11.70cm * 4.30cm	パッケージ総重量	0.25KG
ハイライト	ガレージドアの赤外線安全センサー , ゲート赤外線安全センサー , スライディングドア赤外線安全センサー

メッセージ

製品の説明

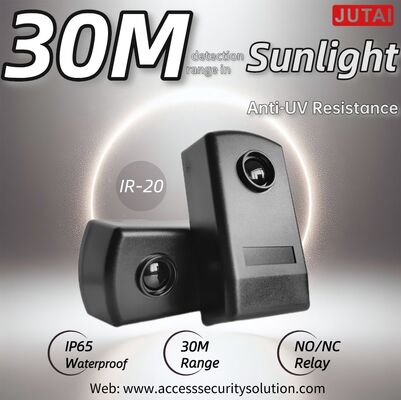

引き戸、ガレージドア、ゲート用赤外線安全センサー

JUTAI IR-20赤外線安全センサー（赤外線光電管、ビームセンサー、またはIRセンサーとも呼ばれます）は、引き戸、ガレージドア、および産業用/商業用ゲートの安全性を高めるために設計されたプロ仕様のスルービーム検出ソリューションです。一致する送信機（TX）と受信機（RX）で構成され、目に見えない30メートルの赤外線ビームを生成し、障害物を確実に検出し、閉じ込め、衝突、および操作上の危険を防止します。IP55の耐候性評価、幅広い電圧互換性、および工業グレードの耐久性を備え、世界中の住宅、商業、および産業用アクセス制御システムにとって信頼できる安全コンポーネントです。

製品概要

シンプルでありながら堅牢なスルービーム原理に基づいて動作するIR-20センサーは、TXからRXに焦点を合わせた赤外線ビームを放射します。人、車両、ペット、または破片など、ビームが物体によって遮断されると、RXの内部リレーが瞬時にトリガーされ、ドア/ゲートコントローラーに信号を送信して、閉鎖を停止、方向を反転、または操作を一時停止します。

UV耐性エンジニアリングプラスチックとゴム引きケーシングで構成されたセンサーペアは、屋外要素（ほこり、雨、日光）と温度変動に耐えます。高トラフィックまたは安全性が重要な環境で24時間年中無休の連続使用のために設計されており、安全性が損なわれることのない場所で信頼性の高いパフォーマンスを保証します。

主な機能と利点

1. 耐候性と耐久性のある設計

IP55侵入保護: あらゆる方向からのほこりの侵入と低圧水ジェットに効果的に抵抗し、追加のシールドなしで直接屋内/屋外設置を可能にします。
幅広い電圧互換性: 12〜24V AC/DC（非極性）で動作し、標準のドア/ゲート電源および制御システムとシームレスに統合します。
温度耐性: -10℃〜+60℃で安定して機能し、多様な気候（寒い冬から暑い夏まで）と作業条件に適応します。

2. 信頼性の高い30メートルの検出

長距離パフォーマンス: 最大30メートルの安定した焦点を合わせた赤外線ビームを提供し、広いドア/ゲート開口部と広いアクセスエリアに適しています。
干渉防止技術: 最適化された光学設計により、周囲光、雨、またはほこりによって引き起こされる誤ったトリガーを最小限に抑え、複雑な環境での正確な検出を保証します。
直感的なステータスインジケーター: RXには赤色LEDが搭載されており、ビームが遮られていない場合（通常動作）はオフ、遮断された場合はオンになり、迅速な調整とリアルタイムのステータスチェックが可能です。

3. 簡単な設置とユニバーサル統合

デュアルマウントオプション: 壁面取り付け（3x 5mmドリル穴とネジアンカー）と金属面取り付け（3x 3mmセルフタッピングネジ）をサポートし、多様な設置シナリオに対応します。
多用途のリレー出力: SPDT（単極双投）リレー（共通（COM、端子4）、常時閉（NC、端子5）、常時開（NO、端子6）端子付き）で、あらゆるドア/ゲートコントローラー、PLC、またはアラームシステムと互換性があります。
簡素化された配線: 明確な端子ラベル（TX：電源用1〜2; RX：電源用1〜3、リレー出力用4〜6）により、設置エラーが減り、セットアップ時間が節約されます。

4. ドアとゲートの安全性重視

閉じ込め防止: 自動ドアとゲートの重要な安全要件を満たし、人、ペット、または物体の衝突と閉じ込めを防止します。
工業グレードの信頼性: 高品質のコンポーネントと堅牢なケーシングにより、高頻度使用シナリオ（例：ショッピングモール、倉庫、住宅複合施設）での長期的なパフォーマンスが保証されます。

技術仕様

パラメータ	仕様
モデル	IR-20
検出原理	スルービーム（送信機+受信機ペア）
最大検出範囲	30メートル（屋内/屋外）
電源	12〜24V AC/DC（非極性）
最大TX動作電流	≤25mA
最大RX動作電流	≤35mA
出力タイプ	1切替リレー（SPDT）
リレー接点定格	最大500mA @ 48V AC/DC
侵入保護等級	IP55
動作温度範囲	-10℃〜+60℃
ハウジング材質	ゴム製ケーシング付きエンジニアリングプラスチック
受信機インジケーター	赤色LED（ビームが遮断されたときに点灯）
端子構成	TX：1〜2（電源）; RX：1〜3（電源）、4（COM）、5（NC）、6（NO）
取り付け穴の仕様	壁：3x 5mm; 金属：3x 3mm
寸法（L×W×H）	90.63mm×44.90mm×30.00mm

一般的なアプリケーション

引き戸: ショッピングモール、オフィスビル、空港、病院など、閉鎖中の閉じ込めを防止します。
ガレージドア: 住宅および商業駐車場など、車両、歩行者、またはペットがいる場合の安全な操作を保証します。
産業用/商業用ゲート: 倉庫、工場、住宅複合施設など、ゲート閉鎖中の衝突を回避するための障害物を検出します。
アクセス制御システム: ドア、ゲート、および制限区域の周囲セキュリティなど、ビームが破られたときにアラームまたはアクセス拒否をトリガーします。
公共施設の入り口: 駅、学校、小売センターなど、高トラフィックの自動ドア/ゲートシステムの安全性を高めます。

設置と配線ガイド

取り付け準備: TXとRXの間に見通しの良い場所を選択します。壁の場合は、3x 5mmの穴を開け、ネジアンカーを取り付けます。金属面の場合は、セルフタッピングネジ用に3x 3mmの穴を開けます。
配線接続:
- 12〜24V AC/DC電源をTX端子1と2に接続します。
- 同じ電源をRX端子1、2、または3（電圧一致）に接続します。
- RX端子4（COM）、5（NC）、および6（NO）をドア/ゲートコントローラーまたはアラームシステムに配線します。
調整: RXの赤色LEDが消灯するまでTXとRXの位置を調整し、安定したビーム接続を示します。
最終テスト: 付属のネジで前面パネルを固定します。ビームを遮断してテストします。RX LEDが点灯し、ドア/ゲートコントローラーが正しく応答すること（停止または反転）を確認します。

JUTAI IR-20赤外線安全センサーを選択する理由

拡張30メートルの範囲: 広いドア/ゲート開口部と広いアクセスエリアに最適で、標準センサーよりも広範囲の安全ゾーンをカバーします。
耐候性の信頼性: IP55保護により、屋外環境での一貫したパフォーマンスが保証され、ほこり、雨、および極端な温度に耐えます。
ユニバーサル互換性: すべての主要なドア/ゲートコントローラーと電源で動作し、統合の複雑さを軽減します。
ユーザーフレンドリーなインストール: 明確なラベル表示、デュアルマウントオプション、直感的なLEDフィードバックにより、技術者のセットアップが簡素化されます。
信頼できるブランド保証: グローバルな技術サポートを備えたセキュリティおよび自動化コンポーネントの専門プロバイダーであるShenzhen JUTAI Comm Co.、Ltd。によって開発されました。

長距離で信頼性の高いJUTAI IR-20赤外線安全センサーで、ドアとゲートの安全性をアップグレードしてください。詳細な仕様、価格、および技術支援については、お問い合わせください。
