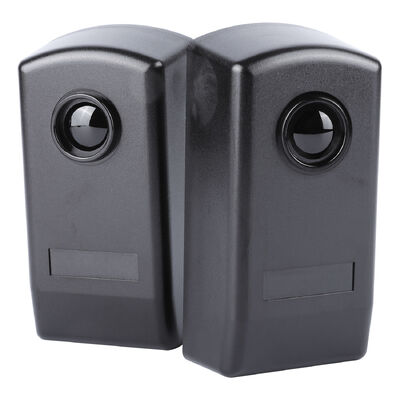

12-24V AC/DC 産業用および商業用赤外線光電管 – 信頼性の高い周辺セキュリティと安全検出

製品概要

主な機能と利点

1. 産業グレードの耐久性と耐候性

• IP55保護等級: あらゆる方向からの粉塵の侵入と低圧水流を効果的に遮断し、周辺セキュリティのための直接的な屋外設置と、過酷な産業環境（例：ほこりや湿気のある倉庫）での屋内使用を可能にします。
• 幅広い電圧の柔軟性: 12〜24V AC/DC（非極性）でシームレスに動作し、特殊な電源の必要性をなくし、標準的な産業用PLC、商業用セキュリティパネル、およびアクセス制御システムと容易に統合できます。
• 温度耐性: -10°C〜+60°Cで確実に機能し、極端な気候条件（寒い産業用倉庫から暑い屋外商業駐車場まで）に適応します。

2. 30メートルの長距離および干渉防止検出

• 拡張検出範囲: 安定した集束赤外線ビームを30メートル以上（屋内/屋外）で提供し、信号劣化なしに広い開口部（産業用ゲート、倉庫のローディングベイ）と広い商業スペース（ショッピングモールの吹き抜け、駐車場周辺）をカバーします。
• 環境干渉防止: 最適化された光学技術により、周囲光（日光、蛍光灯）、雨、またはほこりによって引き起こされる誤ったトリガーを最小限に抑えます。これは、照明が変動する産業環境や人通りの多い商業エリアにとって重要です。
• 直感的なステータスフィードバック: RXには明るい赤色LEDインジケーターが搭載されています。ビームが遮られていない場合（通常動作）はオフ、遮断された場合はオンになります。これにより、技術者は設置中にセンサーをすばやく調整し、問題をリアルタイムでトラブルシューティングできます。

3. ユニバーサル統合と手間のかからない設置

• 多用途のリレー出力: コモン（COM、端子4）、ノーマルクローズ（NC、端子5）、ノーマルオープン（NO、端子6）端子を含む、単極双投（SPDT）リレーを装備しています。このユニバーサル設計により、あらゆる産業機械の安全インターロック、商業用アラームシステム、または自動ドア/ゲートコントローラーとの互換性が確保されます。
• デュアルマウントソリューション: 商業ビル用の壁面取り付け（3x 5mmドリル穴とネジアンカー）と、産業用機器または金属構造用の金属表面取り付け（3x 3mmセルフタッピングネジ）をサポートし、さまざまな設置シナリオに対応します。
• 簡素化された配線とラベリング: 明確な端子マーキング（TX：電源用1〜2、RX：電源用1〜3、リレー出力用4〜6）により、設置エラーが減り、産業用と商業用の両方の設定で技術者の時間を節約できます。

4. 産業用および商業用向けの安全中心設計

• 周辺侵入防止: 産業施設の周辺、商業施設の境界、または制限区域（例：サーバー室、在庫保管）に目に見えないセキュリティバリアを作成し、違反が発生した場合にアラームをトリガーします。
• 機械安全インターロック: 産業機械（コンベア、包装ライン）および商業機器（自動ドア、駐車バリア）の安全センサーとして機能し、障害物が検出された場合に操作を停止することにより、閉じ込めや衝突を防ぎます。
• 低消費電力: TX最大動作電流≤25mA、RX最大動作電流≤35mAで、産業プラントや商業ビルでの24時間365日の運用におけるエネルギー効率を確保します。

技術仕様

一般的なアプリケーション

産業セキュリティと安全性

• 工場周辺保護: 施設壁、フェンス、またはローディングドックの入り口用の目に見えないビームバリア。不正アクセスのアラームをトリガーします。
• 倉庫安全インターロック: コンベアシステム、自動保管および検索システム（ASRS）、および包装機械用の安全センサー。作業員または障害物が危険ゾーンにある場合に操作を停止します。
• 産業用ゲート自動化: 大きな工場ゲートまたは車両アクセスポイントの検出。車両または機器へのゲートの閉鎖を防止します。

商業セキュリティとアクセス制御

• ショッピングモールと小売セキュリティ: バックオフィスエリア、在庫室、または営業時間外の店頭入り口の周辺保護。
• 駐車場とガレージの安全性: 自動駐車バリアとガレージドアの障害物検出。車両または歩行者との衝突を防止します。
• オフィスビルと商業複合施設のアクセス: 自動スライドドア、制限区域の入り口、エレベーターロビーの安全センサー。テナントと訪問者の安全性を高めます。
• 病院と公共施設のセキュリティ: 緊急出口、医療用品室、または高度なセキュリティエリア（例：オフィスビルのデータセンター）の非侵入型検出。

設置と配線ガイド

1. 取り付け準備: TXとRXの間に障害物のない視線がある場所を選択します。壁面取り付け（商業ビル）の場合は、3x 5mmの穴を開け、ネジアンカーを取り付けます。金属面（産業機器）の場合は、セルフタッピングネジ用に3x 3mmの穴を開けます。
2. 配線接続:
   • 12〜24V AC/DC電源をTX端子1と2に接続します。
   • 同じ電源をRX端子1、2、または3に接続します（電圧定格に合わせます）。
   • RX端子4（COM）、5（NC）、および6（NO）をセキュリティパネル、PLC、またはアクセスコントローラーに配線します。


3. 調整: RXの赤色LEDが消灯し、安定したビーム接続を示すまで、TXとRXの位置を調整します。LEDフィードバックを使用して、長距離検出の調整を微調整します。
4. 最終テスト: 付属のネジで前面パネルを固定します。ビームを遮断してセンサーをテストします。RX LEDが点灯し、接続されたシステム（アラーム、ドアコントローラー、機械）が正しく応答することを確認します。

JUTAI IR-20赤外線光電管を選択する理由

• デュアルシーン適応性: 産業用堅牢性と商業用汎用性の両方に合わせて調整されており、さまざまな環境で別々のセンサーを使用する必要がありません。
• 長距離の信頼性: 30メートルの検出範囲は広いスペースをカバーし、周辺保護または安全カバレッジに必要なセンサーの数を減らします。
• 費用対効果の高いセキュリティ: 競争力のある価格帯での産業グレードのパフォーマンスにより、企業全体のセキュリティおよび安全システムコストを削減します。
• ユニバーサル互換性: すべての主要な産業用PLC、商業用セキュリティパネル、およびアクセス制御システムで動作し、既存のインフラストラクチャとの統合を簡素化します。
• 信頼できるブランドサポート: 産業用および商業用セキュリティコンポーネントの専門プロバイダーであるShenzhen JUTAI Comm Co., Ltd.によって開発され、グローバルな技術サポートと品質保証を提供しています。
