防盗およびアクセス制御システムのための耐候IRビームセンサー

起源の場所 中国
ブランド名 JUTAI
証明 CE
モデル番号 IR-20
書類 JUTAI Wired Photocell IR-20...20.pdf
最小注文数量 1
価格 negotiable
パッケージの詳細 漫画
受渡し時間 5-8営業日
支払条件 T/T、L/C、D/A、D/P、ウェスタンユニオン、ペイパル、、マネーグラム、アリペイ
供給の能力 月に1000個

試供品およびクーポンのための私に連絡しなさい。

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
IP等級 ip65 検知範囲 30メートル
タイプ 有線 Hsコード 8531901000
パッケージサイズ 12.00cm * 11.70cm * 4.30cm パッケージ総重量 0.25KG
ハイライト

アクセス制御システム IRビームセンサー

,

アクセス制御IRビームセンサー

,

盗難防止IRビームセンサー

メッセージ
製品の説明

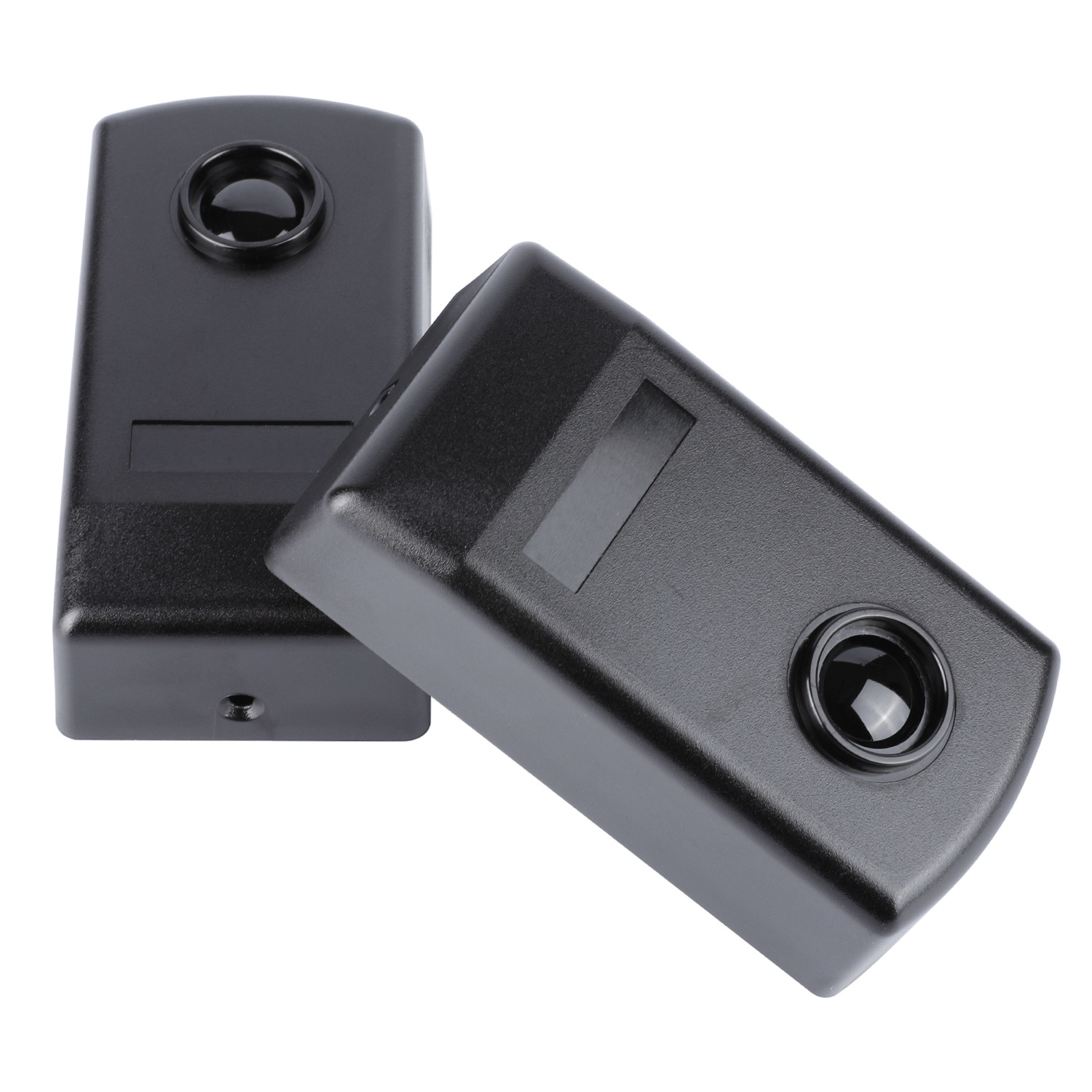

防盗およびアクセス制御システムのための耐候IRビームセンサー 0

耐候性IRビームセンサー – プロフェッショナル防犯 & アクセス制御ソリューション


JUTAI IR-20M耐候性IRビームセンサー(赤外線光電管、スルービームセンサー、または防犯IR検出器とも呼ばれます)は、防犯システムとアクセス制御アプリケーション専用に設計された堅牢なセキュリティ重視の検出デバイスです。IP55の耐候性評価、安定した20メートルの検出範囲、および汎用性の高い12-24V AC/DC電源互換性を備え、侵入を阻止し、アクセスを管理し、財産を保護するための目に見えない、信頼性の高いセキュリティバリアを作成します。これにより、住宅の周囲、商業ビル、産業施設、および世界中の制限区域に最適です。

製品概要


精密な送信機(TX)と受信機(RX)を組み合わせたプロフェッショナルなスルービームセンサーとして、IR-20Mは、実績のある原理に基づいて動作します。TXは、RXにロックして連続的な検出パスを形成する集束赤外線ビームを放射します。侵入者、車両、または障害物がビームを遮断すると、昼夜を問わず、RXの内部切替リレーが瞬時にトリガーされます。これにより、防犯アラームシステム(サイレンまたはアラートをアクティブ化)またはアクセス制御パネル(不正な侵入をブロックまたは自動ゲートを停止)に迅速な信号が送信され、積極的なセキュリティ対応が保証されます。

屋外の要素や高トラフィックのセキュリティシナリオに耐えるように構築されたIR-20Mは、UV耐性のエンジニアリングプラスチックハウジングとタイトなゴムシールを備えています。24時間365日の連続運転のために設計されており、ほこり、雨、温度変動、およびわずかな振動に耐えます。これは、長期的な防犯およびアクセス制御の信頼性に不可欠です。

主な機能と利点


1. IP55耐候性 & 堅牢な構造


  • IP55侵入保護: あらゆる方向からのほこりの侵入と低圧水ジェットから完全に保護し、追加のエンクロージャーなしで周囲の防犯バリアに直接屋外設置を可能にします。
  • UV & 耐食性: 耐久性のあるハウジングは、太陽による劣化や過酷な天候に耐え、雨、雪、または高湿度環境での性能を維持します。これは、年間を通じてのセキュリティに不可欠です。
  • 幅広い温度適応: -10℃から+60℃まで確実に機能し、さまざまな気候(寒い住宅地から暑い商業駐車場まで)に適応します。

2. 20メートルの安定した防犯検出


  • 長距離セキュリティカバレッジ: 20メートル(屋内/屋外)にわたって集束した一貫した赤外線ビームを提供し、信号損失なしで広い隙間(庭のフェンス、建物の入り口、または産業用ゲートの開口部)をカバーします。
  • 干渉防止技術: 最適化された光学設計により、周囲光(直射日光、街灯)、雨、またはほこりによる誤警報を最小限に抑え、不要なアラートを排除し、信頼できる防犯性能を保証します。
  • 直感的なステータスインジケーター: RXは明るい赤色LEDを備えています。ビームが遮られていない場合(通常のセキュリティステータス)はオフ、遮断された場合はオンになります。これにより、設置中の迅速な調整と、セキュリティチームの即時トラブルシューティングが可能になります。

3. 防犯 & アクセス制御のためのユニバーサル統合


  • 汎用性の高い電源互換性: 12-24V AC/DC(非極性)で動作し、標準的な防犯アラームパネル、アクセス制御システム、自動ゲートコントローラー、およびPLCとシームレスに統合します。特別な電源は必要ありません。
  • SPDTリレー出力: Common(COM、端子4)、Normally Closed(NC、端子5)、およびNormally Open(NO、端子6)端子を装備し、すべての主要なセキュリティおよびアクセス制御ハードウェアとの互換性を確保します。
  • 低消費電力: TX最大動作電流 ≤25mA、RX最大動作電流 ≤35mAで、高電力コストなしでエネルギー効率の高い24時間365日のセキュリティ監視をサポートします。

4. 簡単な設置 & セキュリティ重視の設計


  • デュアルマウントオプション: 住宅/商業用の外部用の壁面取り付け(3x 5mmドリル穴とネジアンカー)と、産業用ゲートまたは金属フェンス用の金属表面取り付け(3x 3mmセルフタッピングネジ)をサポートし、さまざまなセキュリティ設定に適応します。
  • 簡素化された配線 & ラベリング: 明確な端子マーキング(TX:電源用1-2; RX:電源用1-3、リレー出力用4-6)により、設置エラーが減少し、セキュリティ技術者が迅速にセットアップできます。
  • 改ざん防止アセンブリ: フロントパネルはネジで固定されており、不正な改ざんを防止します。これは、防犯システムの整合性を維持するために不可欠です。

技術仕様


パラメータ 仕様
モデル IR-20M
検出原理 スルービーム(送信機 + 受信機ペア)
最大検出範囲 20メートル(屋内/屋外)
電源 12-24V AC/DC(非極性)
最大TX動作電流 ≤ 25mA
最大RX動作電流 ≤ 35mA
出力タイプ 1切替リレー(SPDT)
リレー接点定格 最大500mA @ 48V AC/DC
侵入保護等級 IP55
動作温度範囲 -10℃~+60℃
ハウジング材質 ゴムシール付きUV耐性エンジニアリングプラスチック
受信機インジケーター 赤色LED(ビームが遮断されたときにオン)
端子構成 TX:1-2(電源); RX:1-3(電源)、4(COM)、5(NC)、6(NO)
取り付け穴の仕様 壁:3x 5mm; 金属:3x 3mm
寸法(L×W×H) 90.63mm × 44.90mm × 30.00mm

一般的なアプリケーション


防犯システム


  • 住宅の周囲保護: 庭のフェンス、庭の門、または窓用の目に見えないビームバリア。不正な侵入に対してアラームをトリガーします。
  • 商業ビルのセキュリティ: 店舗、裏口の入り口、在庫室、またはオフィスの周囲の営業時間外の保護。
  • 産業施設の防犯: 倉庫のフェンス、荷積みドックの入り口、または機器保管エリアの検出。盗難や破壊行為を抑止します。

アクセス制御システム


  • 自動ゲートアクセス: 住宅/商業用のガレージドア、産業用スライドゲート、または駐車バリアの安全検出。車両/歩行者の閉鎖を防ぎ、不正なアクセスをブロックします。
  • 制限区域アクセス: サーバー室、データセンター、または高度なセキュリティオフィス用の目に見えないビーム。不正な人員がゾーンを突破した場合にアラートをトリガーします。
  • 公共施設のアクセス: 病院の制限区域、学校の周囲、または政府の建物の入り口のセキュリティ。制御されたアクセスを強化します。

設置 & 配線ガイド


  1. 取り付け準備: TXとRXの間に障害物のない視線がある場所を選択します(茂み、移動物体、またはRXへの直射日光を避けてください)。壁の場合は、3x 5mmの穴を開け、ネジアンカーを取り付けます。金属面の場合は、3x 3mmの穴を開けてセルフタッピングネジを使用します。
  2. パネル & 配線設定: TXとRXの両方のフロントパネルを持ち上げ、ハウジングを通してケーブルを配線し、次のように接続します:
    • 12-24V AC/DC電源をTX端子1と2に接続します。
    • 同じ電源をRX端子1、2、または3(電圧に一致)に接続します。
    • RX端子4(COM)、5(NC)、および6(NO)を防犯アラームパネルまたはアクセス制御システムに配線します。

  3. 調整: RXの赤色LEDがオフになるまで(安定したビーム接続を示す)TXとRXの位置を調整します。長距離の信頼性のために微調整します。
  4. 最終セキュリティテスト: 付属のネジでフロントパネルを固定します。ビームを遮断してテストします。RX LEDがオンになり、接続されたシステム(アラーム、ゲートコントローラー)が即座に応答することを確認します。

JUTAI IR-20M耐候性IRビームセンサーを選択する理由


  • セキュリティ重視の設計: 防犯とアクセス制御専用に調整されており、財産保護が最も重要な場所で信頼性の高いパフォーマンスを提供します。
  • 耐候性の信頼性: IP55定格により、屋外環境での中断のないセキュリティが保証され、天候関連の故障によるダウンタイムがなくなります。
  • ユニバーサル互換性: すべての主要な防犯アラームパネルおよびアクセス制御システムで動作し、既存のセキュリティインフラストラクチャとの統合を簡素化します。
  • 費用対効果の高い保護: 住宅とビジネスの両方で、全体的なセキュリティシステムのコストを削減する、競争力のある価格の工業グレードの品質。
  • 信頼できるブランド保証: セキュリティと通信コンポーネントの専門プロバイダーであるShenzhen JUTAI Comm Co.、Ltd.によって開発され、セキュリティ固有のニーズに対するグローバルな技術サポートを提供しています。

耐久性があり、信頼性の高いJUTAI IR-20M耐候性IRビームセンサーで、防犯およびアクセス制御システムを強化します。セキュリティ要件に合わせて調整された詳細な仕様、一括価格、および技術支援については、お問い合わせください。
