ドア自動化とセキュリティシステムのためのインフラレードセンサーをインストールするシンプル

起源の場所	中国
ブランド名	JUTAI
証明	CE
モデル番号	IR-20
書類	JUTAI Wired Photocell IR-20...20.pdf
最小注文数量	1
価格	negotiable
パッケージの詳細	漫画
受渡し時間	5-8営業日
支払条件	T/T、L/C、D/A、D/P、ウェスタンユニオン、ペイパル、マネーグラム、アリペイ
供給の能力	月に1000個

商品の詳細

IP等級	IP65	検知範囲	30メートル
タイプ	有線	HSコード	8531901000
パッケージサイズ	12.00cm * 11.70cm * 4.30cm	パッケージ総重量	0.25kg
ハイライト	シンプルなインフラレードセンサーをインストール , セキュリティシステム赤外線センサー

メッセージ

製品の説明

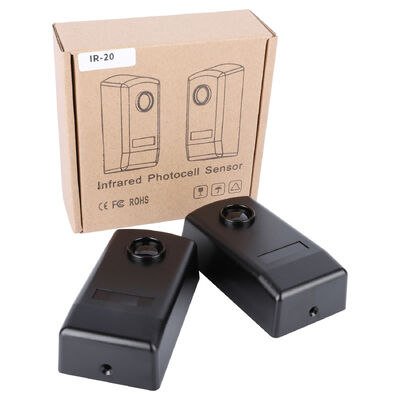

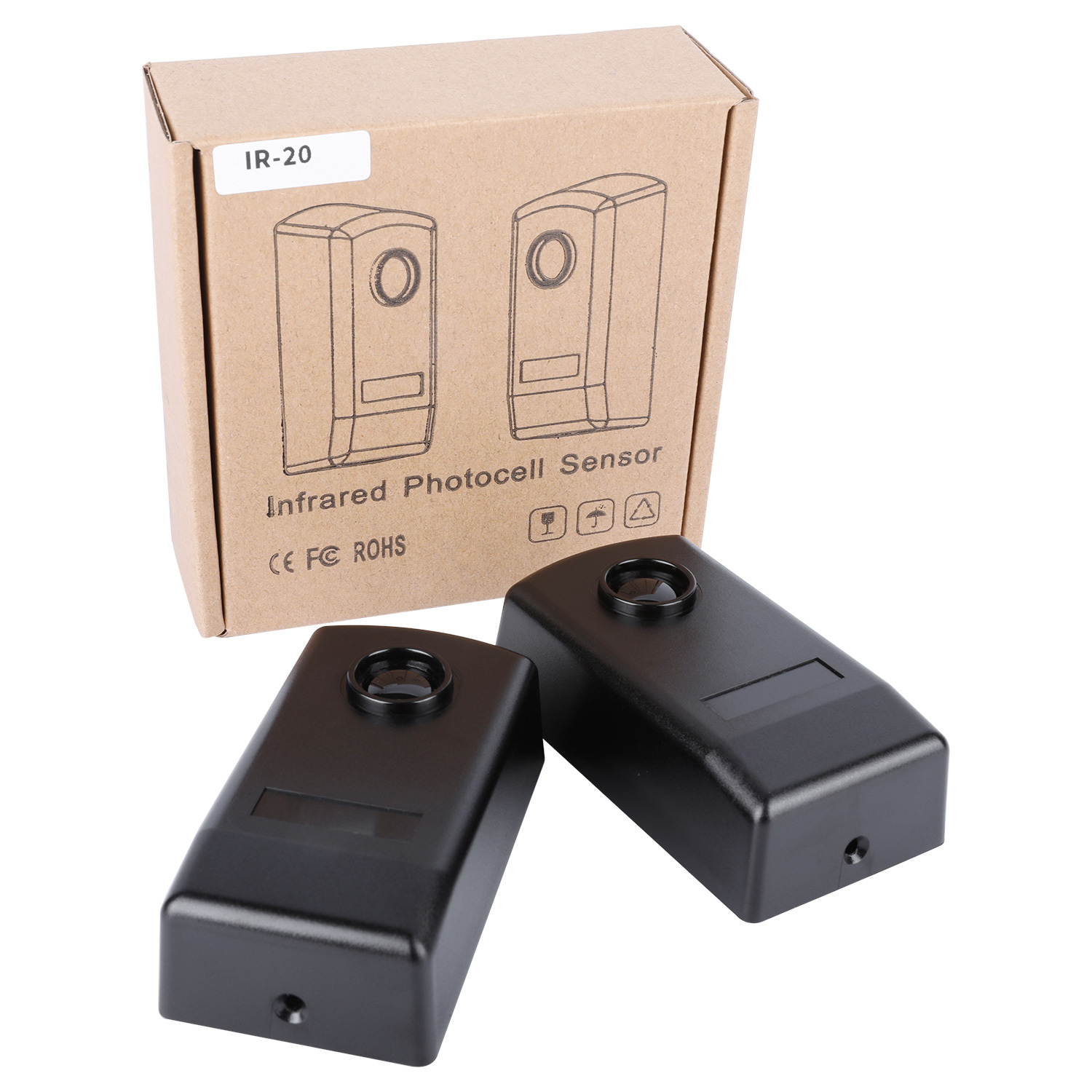

シンプルインストール赤外線センサー - JUTAI IR-20 ドアオートメーション&セキュリティシステム

JUTAI IR-20 赤外線センサー (フォトセル,スルービームセンサー,IRビーム検出器とも呼ばれる) は,ユーザーフレンドリーな,ドア自動化とセキュリティシステムに無事に設置できるように設計された産業用検出ソリューションシンプルなセットアップ安定した20メートルの検出範囲 12-24VのAC/DC電源の互換性により扉を閉じ込めるのを防ぐために見えない保護線を作り出します侵入を検知する住宅用ガレージドア商用スライドドアオフィス入り口周辺警備などに最適です

送信機 (TX) と受信機 (RX) を組み合わせた透光センサーとして,IR-20はシンプルで信頼性の高い原理で動作します.TXはRXに準拠した焦点を当てた赤外線を放出します.人々が束を中断すると車や障害物に対して RXの内部リレーが即座に信号を送り閉じるドアを止めアラームを起動したり

このセンサーは実用性と耐久性のために設計され,IP55の保護グレードのコンパクトでUV耐性のある工学プラスチック製のハウジングを備えています室内・室外環境 (塵) に耐えるように設計されています特殊技術や複雑な道具は必要ない. 装置の設置は,

主要な特徴と利点

難易度のない設置と設置

ツール・ミニマム・マウント:壁の取り付け (3x 5mmのドリルホールとスクリューアンカー) と金属表面の取り付け (3x 3mmの自己タッピングスクリュー) - ほとんどのドアフレーム,セキュリティフェンス,建築の外観はオーダーメイドの改修なし.
ワイヤリングとラベルをクリアする:端末は明瞭にマークされている (TX:電源の1-2;RX:電源の1-3,4=COM,5=NC,6=NO).複雑な配線図は必要ありません - - 初心者でも数分で接続を完了できます.
直感的なアライナメント:RXの明るい赤色LEDインジケーター (光線が並べたときにオフ,断たれたときにオン) はリアルタイムフィードバックを提供します.LEDがオフになるまで,単にTX/RXの位置を調整する - カリブレーションツールや技術的な専門知識は必要ありません.
スナップオンフロントパネル:前面パネルは,ワイヤリングアクセスのために簡単に引き上げられ,用意されたスクリューで安全に閉められ,最終設定ステップを簡素化し,内部部品を塵から保護します.

耐候・信頼性の高い性能

IP55 侵入防止:どんな方向からも塵の侵入や低圧水噴出に耐えるため,直接屋外への設置に適しています (例えば,ガレージドアの外側,商用入口) は,追加の囲みがない..
広範囲温度適応-10°C~+60°Cで安定して動作し寒い冬から暑い夏の環境まで性能が低下することなく様々な気候に適応します
干渉防止設計最適化された光学フィルタリングにより,周囲の光 (太陽光,?? 光灯) と環境のゴミからの誤ったトリガーが最小限に抑えられ,賑やかなドア自動化シナリオで一貫したパフォーマンスを確保できます.

普遍的互換性と実用的な機能性

柔軟な電源入力:12-24V AC/DC (非偏光) 電源で動作し標準のドアコントローラー,セキュリティアラームパネル,アクセス制御システムとシームレスに統合できます特別な電源アダプターは必要ありません
汎用リレー出力:標準 (COM,ターミナル 4),通常閉ざされた (NC,ターミナル 5),通常開いた (NO,ターミナル 6) ターミナルで装備され,すべての主要なドア自動化およびセキュリティハードウェアとの互換性を保証する.
低電力消費:TX最大稼働電流 ≤25mAとRX最大稼働電流 ≤35mA,過度の電力消費なしで24時間/24日の効率的な稼働をサポートする.

テクニカル仕様

パラメータ	仕様
モデル	IR-20
検出原理	透射線 (送信機+受信機ペア)
最大検出範囲	20メートル (室内・室外)
電源	12-24V AC/DC (極化していない)
最大TX稼働電流	≤ 25mA
最大RX電流	≤ 35mA
アウトプットタイプ	1 交換リレー (SPDT)
リレー・コンタクト・レーティング	最大 500mA @ 48V AC/DC
侵入防止等級	IP55
動作温度範囲	-10°Cから+60°C
住宅用材料	紫外線に耐えるエンジニアリングプラスチック
受信機表示	赤色LED (光線が切断されたときにオン,並べたときにオフ)
端末の構成	TX: 1-2 (パワー); RX: 1-3 (パワー), 4 (COM), 5 (NC), 6 (NO)
設置穴の仕様	壁: 3×5mm メタル: 3×3mm
尺寸 (L×W×H)	90.63mm × 44.90mm × 30.00mm

ステップバイステップインストールガイド

1設置場を準備するTX と RX の間には,目線がはっきりしている場所を選びます (茂みやドアハードウェアなどの障害物を避けます). 壁では,3x 5mm の穴を掘り,スクリューアンカーを挿入します.金属表面では,自律式螺栓用の3x3mmの穴を掘る.

2アクセスワイヤリング端末:TXとRXの両方のフロントパネルを上げて端末ブロックを露出しますパネルを外すのに道具は必要ありません

3接続するパワー&コントロール:12-24V AC/DC電源をTX端末1と2にワイヤー.同じ電源をRX端末1,2,または3に接続 (電圧評価に一致する). RX端末4 (COM),5 (NC) を接続する.そして6 (NO) はドアコントローラにアラームパネルやアクセスシステム

4センサーペアを並べます.RXの赤いLEDが消えるまで TXとRXの位置を調整しますこれは安定したビーム接続を示します

5. セキュリティとテスト:前面パネルを閉じ,提供されたスクリューで固定します. 束を中断してテストします. RX LED がオンになり,接続されたシステム (ドアコントローラー/アラーム) が正しく反応していることを確認します.

典型的な用途

住宅用ガレージドア:閉めるときに人,ペット,または物体が閉じ込まれるのを防ぎ,家庭の安全性を高めます.
商用スライドドア:ショッピングモールや小売店やオフィスビルで安全運転を保証します歩行者への扉の閉塞を防ぎます
産業ゲート自動化産業用スライドゲートや駐車障壁の途中で車両や障害物を検知します
周辺警備:裏庭のフェンスやオフィス周辺や制限アクセスゾーンに目に見えない線束の障壁を作り出す
公共施設の入口:病院,学校,鉄道駅の自動ドアの安全性を高めます. 設置の容易さと信頼性が重要です.

なぜJUTAI IR-20 シンプルインストール赤外線センサーを選んだのか?

専門知識は必要ない簡単に組み立てられ,配線され,並べられるので,DIY愛好家や専門技術者にも簡単に組み立てることができます
耐久性汎用性IP55耐候性と広い温度範囲は,屋内/屋外ドア自動化シナリオでの性能を保証します.
普遍的な互換性すべての主要ドアコントローラーとセキュリティシステムで統合の複雑さを軽減します
費用対効果の高い安全性競争力のある価格で工業用品の品質が高く,家庭や企業にとってシステムコストを削減します
信頼性の高いブランド保証:グローバル技術サポートを備えた自動化・セキュリティ部品のプロのプロバイダーである深?? JUTAI Comm Co. Ltd.によって開発されました

ユーザーフレンドリーな JUTAI IR-20 赤外線センサーでドア自動化とセキュリティ設定を簡素化してください.詳細な仕様,卸売価格,技術支援のために私たちと連絡してください.
