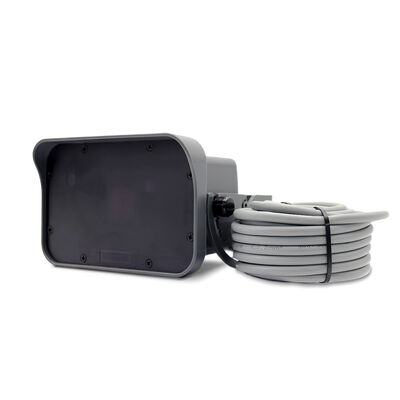

RVP42-7M 24GHz ドップラーレーダーモーションセンサー フォークリフト歩行者検知 IP65 工業用ドア用
商品の詳細
| コア技術 | 平面モジュールを備えた 24.125GHz ドップラー レーダー | 検出ターゲット | 車両、歩行者、フォークリフト |
|---|---|---|---|
| 認識の精度 | 車両および歩行者向け 95% | 電源 | DC12～36V |
| 動作電流 | <100mA | アンテナ周波数 | 24.125GHz |
| 防水 | IP65 | 送信電力 | <20dBm |
| 取付高さ | 2mから7m | ||
| ハイライト | 24GHz ドップラーレーダーモーションセンサー,IP65 工業用ドアモーションセンサー,フォークリフト歩行者検知レーダーセンサー |
||
製品の説明
わかった
JUTAI RVP42-7M 24GHz 産業用ドップラーレーダー運動センサー
産業用ドア,ゲート,アクセス制御システムのための車両と歩行者の認識
製品概要
JUTAI RVP42-7Mは 高性能産業用レーダー・モーション・センサーで 自動産業用ドア,ガレージドア,冷蔵庫ドア,道路障壁,倉庫の積載ドックとアクセス制御シナリオ24.125GHzドップラーレーダー技術とデジタル信号処理をベースに 人や車両,フォークリフトの動きを高精度で検出します偽トリガーを効果的に減らすためのインテリジェント認識とフィルタリングアルゴリズムが組み込まれていますIP65の防塵と防水評価,広範囲の温度適応,柔軟な構成オプション産業自動化とインテリジェントアクセス制御システムのための信頼できる検出ソリューションです.
主要な競争優位性
-
高精度 知的 認識24.125GHzの平面ドップラーレーダーモジュールを採用し 車両や歩行者の 95%の認識精度を達成し 前後両方向の動きを検出します動いている標的と静的な干渉を効果的に区別できます.
-
誤った誘発率が非常に低い組み込まれており,4レベルの調整可能な横向き運動フィルタ機能で,横向きに動く歩行者/車両を認識しフィルタリングできます. 2レベルの反干渉モード効果的にフラウエンスランプからの干渉を抑制するHID ランプ,無線システム,モーター,インバーターでは,誤ったトリガー率を1%以下に制御します.
-
産業用環境適応IP65 完全に閉ざされたハウジング, -30 °Cから +60 °Cの厳しい環境で安定して動作できる 0%~95%不凝縮湿度適応,屋外,冷蔵庫に適しています.工場ワークショップやその他の複雑なシナリオ.
-
柔軟で簡単な設定5レベルの感度調整,0.2s-5sの調整可能なリレー保持時間,7つの組のマウント高度プリセット,複数の検出方向モード,実際のアプリケーションシナリオに応じて柔軟に設定できます最良の検出効果を達成するために
-
迅速な対応と信頼性の高い出力<50ms超高速トリガー応答,NO/NC設定可能なリレー出力をサポートする,12-36Vの広電圧直流電源,低電力消費 <100mA,工業システムにおける長期安定な動作に適している.
詳細な技術仕様
表格
| パラメータ | 詳細な仕様 |
|---|---|
| レーダー技術 | 24.125GHzドップラーレーダー |
| 送電力 | < 20 dBm |
| 電源 | 12~36V DC |
| 稼動電流 | <100mA |
| 動作温度 | -30°C ~ +60°C |
| 作業湿度 | 0%~95% 相対湿度,不凝縮 |
| マウント高度 | 2mから7m |
| 最大検出速度 | 車両については25 km/h |
| 応答時間 | <50ms |
| リレー出力 | 1チャンネル NO/NC 設定可能 |
| リレーの切り替え能力 | 最大125VAC 1A 最大60VDC 1A |
| ケーブルの長さ | 7m |
| 保護レベル | IP65 |
| 住宅用材料 | グレーアノジスアルミニウム+ポリカーボネート |
| 商品の次元 | 164mm × 111mm × 94.5mm |
| 製品重量 | 630g |
| 調整可能な感度 | 5 レベル (最低から最高) |
| リレーの保持時間 | 0. 2s / 0.5s / 1.0s / 2.0s / 5.0s / 連続出力 / オフ |
| 横動フィルター | 4 レベル (オフ/低/中/高) |
| 干渉防止モード | 2 レベル (電磁気干渉のために閉じた/開いた) |
| 認証 | CE,RoHS,FCC,ISO に準拠する |
基本機能の詳細
1多モード検出と方向認識
車両の前進/後退/双方向移動,人員および車両の前進/後退/双方向移動を含むサポート9の検出モードは,実際のシナリオに応じて設定できます.異なる標的に対して正確なトリガー制御を達成するために.
2. 調整可能な横向きの動きフィルタリング
横向きに移動する歩行者や車両の干渉を効果的にフィルターすることができます. 特に道路端のゲートに適しています.工場の入り口や横流が頻繁な他のシナリオ誤ったトリガーを大幅に減少します
3柔軟なリレー出力構成
0.2sから5sの調整可能なリレー保持時間をサポートし,連続的な出力/オフモード,NO/NCコンタクトを選択できます.ゲート制御システムとアクセス制御機器.
4強力な反干渉性能
特殊な反干渉モードの設計で 周りに熒光灯,モーター,インバーター,無線システムなどの電磁気干渉源があるときに オンすることができます複雑な産業環境における安定した検出性能を確保するため.
5簡単にインストール&メンテナンス
完全なマウントブレーケットとアクセサリーで装備され,2〜7mの高さの平面に設置可能で,リアルタイムでの動作状態表示のためのLED状態指示器で,工場リセット機能をサポートする施設内のデバッグと保守に便利です
従来のセンサーとの性能比較
表格
| 性能パラメータ | JUTAI RVP42-7Mレーダーセンサー | 伝統的なPIRセンサー | 超音波センサー |
|---|---|---|---|
| 検出精度 | 95% (車両と歩行者) | 60~70% (熱による) | 75-85% (距離による) |
| 誤った誘発率 | <1% | 5~15% | 3-8% |
| 応答速度 | <50ms | 200〜500ms | 100〜300ms |
| 環境 に 適応 する | IP65, -30°C~+60°C | IP54 0°C~50°C | IP55, -10°C~55°C |
| 設置の柔軟性 | 高さ2~7m調整可能 0~90°の角度 | 固定の高さ制限 | 制限された高度範囲 |
| 奉仕 生活 | 運用寿命10年 | 2〜3年 年間再校正 | 1〜2年 季度清掃 |
典型的な応用シナリオ

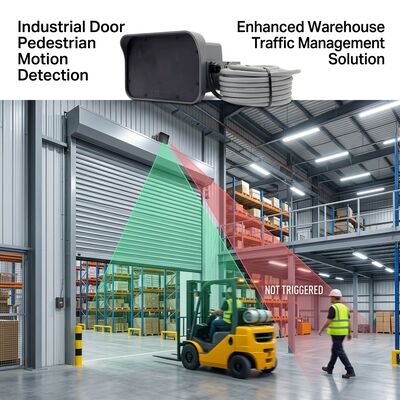

- 工業用自動ドア: ローリング・シャッタードア,スライドドア,工場やワークショップの高速ローリングドア,フォークリフトやスタッフを検知してドアを自動開閉します.
- 冷蔵庫と冷凍庫のドア: 低温耐性設計, -30°C環境での信頼性の高い動作,冷たい空気漏れを防ぐために車両と人材を検知します.
- 倉庫の積載ドック: 高速フォークリフト検知,方向認識,物流倉庫のドックドアに適し,積載と卸荷効率を向上させる.
- スマート駐車システム:道路障壁,入口と出口ゲート,車両と歩行者の認識,正確な車両数とアクセス制御.
- ガレージ ドア: 住宅や商業用ガレージドア,車両や歩行者を検知し,自動開口と防圧保護を実現します.
- アクセス制御システム: コミュニティ,オフィスビル,工場入口ゲート,歩行者および車両アクセス管理,自動制御を実現するためにアクセス制御システムと協力します.
設置に関する注意事項
- 振動効果を避けるため,センサーは平坦で安定した表面にしっかりと設置する必要があります.
- バナー,植物などのように揺れる物で検出領域を遮断することを避ける.
- センサーの前蓋を金属物で覆うな.これはレーダー検出性能に影響する.
- センサーを?? 光灯,HIDランプ,その他の強い電磁気干渉源の近くに設置しないか,干渉防止モードをオンにする.
- マウント高度は実際のシナリオに応じて設定し,最適な検出効果を確保するために,対応する高度を事前に設定する必要があります.
パッケージとサービス
パッケージの詳細
- 標準パッケージ:RVP42-7Mレーダーセンサー メインユニット,マウントブレーキット,フルスクリューアクセサリー,7m前接続ケーブル,ユーザーマニュアル
- パーソナライズされたパッケージング: お客様の要求に応じてブランドロゴと製品ラベルのOEM/ODMパーソナライズされたパッケージングをサポートします.
技術・販売後サービス
- 2年間の標準保証 3年間の延長保証はオプションです
- ユーザーマニュアル,CAD図,デバッグガイドを含む完全な技術文書
- 多レベルの技術サポート 48時間メール対応 24時間技術ホットライン 遠隔デバッグガイド
- 顧客の特殊アプリケーションシナリオに応じて,カスタマイズされたファームウェア開発と機能カスタマイズをサポートします.
