RVP42-7M 工場作業場用ローリングシャッタードア向け耐干渉産業用レーダーセンサー
商品の詳細
| レーダーの原理 | 24.125GHz 平面ドップラー レーダー | 車両認識 | 95%の高精度 |
|---|---|---|---|
| 電源 | 12-36V DC、<100mA | 保護等級 | IP65防塵・防水 |
| 作業温度 | -30℃ | +60℃ | 台紙の高さ | 2m～7m調整可能 |
| 応答時間 | 50ms 未満の超高速 | 出力モード | リレードライ接点 |
| 干渉防止 | 多段階調整可能なフィルター | 工場機能 | ローリングドアオープニング |
| ハイライト | 産業用レーダーセンサー 耐干渉,ローリングシャッタードアモーションセンサー,工場作業場用レーダーセンサー |
||
製品の説明

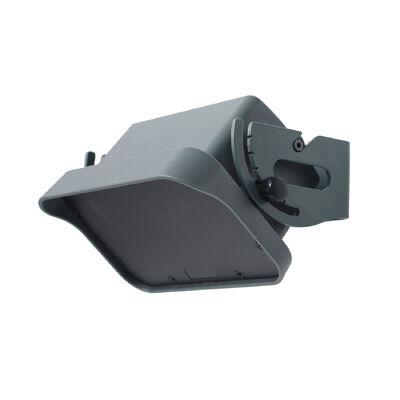

RVP42-7M 工場ワークショップの反干渉産業レーダーセンサー
製品概要
についてRVP42-7M24GHzドップラーレーダーの動きセンサーです 工場ワークショップの 忙しい環境の 課題に対応するために作られました先進的な平面レーダー技術とデジタル信号処理を備えたローリングシャッタードアの前で移動する車両,フォークリフト,およびスタッフの信頼性の高い検出を提供します.強力な反干渉能力,知的標的差別そして極端な環境耐性RVP42-7Mは重用産業用ドアが安全で効率的に 最低限のダウンタイムで動作することを保証します
工場 の ローリング シャッター ドア の 主要 な 利点
- 信頼性の高い車両と人材の検出- フォークリフトやパレットトラックと 扉に近づく作業員を 正確に識別する
- 方向性 に 敏感 な論理- 入口と出口の動きを区別し,不要なアクティベーションを減らす
- 干渉 に 対し て 高い 免疫 性- モーター,インバーター,溶接機器,LED照明からの電磁ノイズを抑制します
- 極端 な 環境 の 耐久性- IP65 格付けのハウジング, -30°C から +60°C の動作範囲,冷蔵庫と熱いワークショップの両方に湿度耐性
- 超速対応- ドアの即時操作のための反応時間は50ms未満で,ワークフローの効率性を向上させます.
- 偽警報 を 少なく する- 横向きの動きをフィルタリングする 進歩した 横向きの動きをブロックし 適切な交通のみがドアを起動することを保証します
テクニカル仕様
| パラメータ | 仕様 |
|---|---|
| 周波数帯 | 24.125 GHz ドップラーレーダー |
| レーダータイプ | 平面モジュール |
| 送電力 | < 20 dBm |
| 電源 | 12~36V DC |
| 稼働電流 | <100 mA |
| 動作温度 | -30°Cから+60°C |
| 動作湿度 | 0%~95% RH (冷却しない) |
| マウント高度 | 2m - 7m |
| 最大検出速度 | 25 km/h (車両) |
| 応答時間 | <50 ms |
| リレー出力 | 1チャネル NO/NC 構成可能 |
| リレー負荷容量 | 最大 125V AC 1A / 60V DC 1A |
| ケーブルの長さ | 7m (前線付き) |
| 保護評価 | IP65 |
| 住宅用材料 | アノジスアルミニウム+ポリカルボネート |
| サイズ | 164 mm × 111 mm × 94.5 mm |
| 体重 | 630g |
| 敏感度レベル | 5 ステップ (低 -> 高) |
| リレーの保持時間オプション | 0.2s / 0.5s / 1.0s / 2.0s / 5.0s / 連続 / オフ |
| 横動フィルター | 4つのレベル (オフ / 低 / 中等 / 高) |
| 抗EMIモード | 2つのレベル (オフ /オン) |
| 認証 | CE,RoHS,FCC,ISO に準拠する |
ローリング・シャッタードア・オートメーションの機能的ハイライト
- スマートアクティベーションロジック- 車両/歩行者の前向き,後ろ向き,双方向移動を含む9つの検出モードをサポートします.
- 干渉防止技術- 2段階のEMI抑制は,一般的な工場機器からの電気騒音を無効にします.
- 横の動きを阻害する- 扉の横を動いている人や物から 誤ったトリガーが 発生しないようにします
- 設定可能なリレータイム- 安全でスムーズな動作のために,ドアを開閉サイクルに保持時間をマッチします.
- 簡単にセットアップ- マウントブレーケット,7mの先端ケーブル,LEDステータスインジケーターが付属します. 工場リセット機能はトラブルシューティングを簡素化します.
伝統的なソリューションとの性能比較
| 特徴 | RVP42-7Mレーダーセンサー | 誘導ループ検出器 | PIR モーションセンサー |
|---|---|---|---|
| 検出精度 | 95% | ~85% (金属依存) | ~60~70% (熱による) |
| 誤警報率 | <1% | 3〜10% | 5~15% |
| 応答速度 | <50 ms | ~100 ms | 200〜500 ms |
| 環境 許容性 | IP65; -30°Cから+60°C | 舗装の切断が必要 | 屋外での制限 |
| 電気磁気免疫 | 強い (モーター/LED 防止) | EMI に 弱い | 熱変化に弱い |
| 設置 の 複雑さ | 表面固定,柔軟性 | 複雑な溝 | 適度 |
| メンテナンス 要求 | 非常に低い | コイル検査が必要 | 校正がしばしば必要である |
理想的な 工場 応用
- 生産ラインのローリングシャッタードア
- 冷蔵庫の入口/出口
- フォークリフトが運行する荷乗ドック
- 組み立て工場へのアクセスポイント
- 工具室と部品保管場
設置に関する推奨事項
- 安定した表面に 2-7 メートルの高さで設置し,予想される車両/人材の経路を標的にする.
- レーダー波を反射したり遮断したりする 大きな金属の障害物近くには設置しないでください.
- 有効にする抗EMIモードモーター,変頻駆動装置,高周波照明の近くで作業する場合
- 使用横動フィルター交差交通やヘッドクレーンの動きを無視する.
- 適切な感度レベルを選択して 場所の条件に合わせて
パッケージの内容とサポート
- RVP42-7Mレーダーセンサー
- 固定ブレーキと固定シール
- 7メートル前線ケーブル
- ユーザーマニュアル
- オプション:OEM/ODMブランドとカスタムファームウェア
- 保証: 標準 2 年 (3 年まで延長可能)
- サポート:24時間ホットライン,48時間メール対応,遠隔設定サービス
