RVP42-7M 急速応答 <50ms レーダーセンサー ピンチ防止安全性,IP65 防塵・防水性 高速産業用ドア
商品の詳細
| センシング原則 | 24.125GHz高速ドップラーレーダー | 応答速度 | 50ms 未満の超高速トリガー |
|---|---|---|---|
| 電源 | 12～36V DCの広い電圧 | 保護等級 | IP65防塵・防水 |
| 作業温度 | -30℃ | +60℃ | 標的を検出する | 人員、車両、フォークリフト |
| 最大検出速度 | 25km/h | リレー モード | NO/NC設定可能 |
| ホールドタイム | 0.2s~5sカスタマイズ可能 | オープニング特集 | 双方向の動きの追跡 |
| ハイライト | 急速応答レーダーセンサー,産業用ローリングドアセンサー,ピンチ防止レーダーセンサー |
||
製品の説明

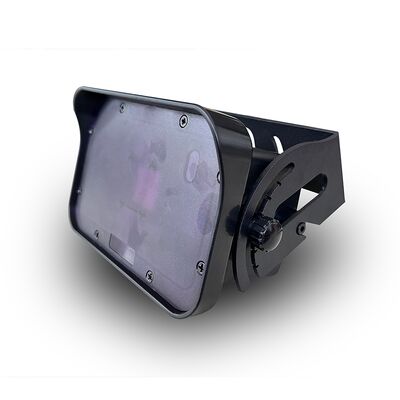

RVP42-7M 急速対応レーダーセンサー 高速産業用ローリングドア
製品概要
RVP42-7Mは,高速産業用ローリングドア向けに設計された高性能24GHzドップラーレーダーモーションセンサーで,迅速な応答とアンチピンチ安全性が重要です.先進的な平面レーダー技術とインテリジェントなデジタル信号処理を活用接近する車両,フォークリフト,そして人材を 特殊な精度と最小の遅延で検出しますRVP42-7Mは超高速トリガー (<50ms) を組み合わせていますターゲット差別と電磁気干渉の抵抗性により,スムーズで安全でエネルギー効率の高いドア操作を保証します.
高速 ローリング ドア の 主要 な 利点
- 超速検出- 高速ドアの動作速度に匹敵し,遅延を防止し,ワークフロー効率を向上させるため,50ms未満で応答
- ピンチ対策- ドアの路面にある障害物や人材を正確に識別し,事故を防ぐために即時の逆転や停止を可能にします
- 対象差別- 車両,歩行者,静止物体を区別し,不必要な停止や誤ったトリガーを避ける
- 電気磁気ノイズ抵抗性- 産業用環境で一般的に見られるモーター,インバーター,LED照明からの干渉を効果的に抑制します
- 頑丈 で 信頼 できる- IP65 格付けのハウジング,高温耐性 (−30°C~+60°C),湿度耐性により,厳しい環境でも安定した性能が保証されます
- 柔軟な構成- 調整可能な感度,リレー保持時間 (0.2-5s) と検出モードは,異なる交通パターンとドア速度のためにカスタマイズすることができます
テクニカル仕様
| パラメータ | 仕様 |
|---|---|
| 周波数帯 | 24.125 GHz ドップラーレーダー |
| レーダータイプ | 平面モジュール |
| 送電力 | < 20 dBm |
| 電源 | 12~36V DC |
| 稼働電流 | <100 mA |
| 動作温度 | -30°Cから+60°C |
| 動作湿度 | 0%~95% RH (冷却しない) |
| マウント高度 | 2m - 7m |
| 最大検出速度 | 25 km/h (車両) |
| 応答時間 | <50 ms |
| リレー出力 | 1チャネル NO/NC 構成可能 |
| リレー負荷容量 | 最大 125V AC 1A / 60V DC 1A |
| ケーブルの長さ | 7m (前線付き) |
| 保護評価 | IP65 |
| 住宅用材料 | アノジスアルミニウム+ポリカルボネート |
| サイズ | 164 mm × 111 mm × 94.5 mm |
| 体重 | 630g |
| 敏感度レベル | 5 ステップ (低 -> 高) |
| リレーの保持時間オプション | 0.2s / 0.5s / 1.0s / 2.0s / 5.0s / 連続 / オフ |
| 横動フィルター | 4つのレベル (オフ / 低 / 中等 / 高) |
| 抗EMIモード | 2つのレベル (オフ /オン) |
| 認証 | CE,RoHS,FCC,ISO に準拠する |
高速ローリングドアの機能的ハイライト
- 瞬時に起動して逆転する- 安全基準を満たす,接近または物体を阻害するドアを即座に反応することを保証
- 方向認識- ドアのサイクルを最適化し,磨きを減らすために入口と出口の動きの違い
- 障害物 と 歩行者 検知- 閉じる経路で人々や機器を検出することによって,ピンチリスクを最小限に抑える
- カスタマイズできるタイミング- リレーの保持時間は,ドア開/閉サイクルと完全に同期するように設定することができます
- シンプル な 設置- マウントブレーケット,7mの電線,LED状態指示器を搭載
業績比較
| 特徴 | RVP42-7Mレーダーセンサー | 誘導ループ検出器 | 赤外線光電センサー |
|---|---|---|---|
| 応答速度 | <50 ms | ~100 ms | ~80〜150 ms |
| ピンチ防止能力 | はい (オブジェクト検出) | 違う | 限定 (調整に敏感) |
| 検出精度 | 95% | ~85% (金属依存) | ~80% |
| 誤警報率 | <1% | 3〜10% | 5〜10% |
| 環境 許容性 | IP65; -30°Cから+60°C | 舗装作業が必要です | 汚れ/塵に敏感 |
| EMI免責 | 強い | 脆弱性 | 脆弱性 |
| 設置 の 複雑さ | シンプルな表面固定 | 複雑な溝 | 適度な調整が必要 |
理想 的 な 応用
- 工場における高速ローリング・シャッター
- フォークリフトが頻繁に運行される物流ハブ
- 急速なドアサイクルを必要とする冷蔵庫
- 自動車組立工場
- 衛生に敏感な地域を持つ食品加工工場
設置に関する推奨事項
- 2-7 メートルの高さでマウント,ドアを開く経路と並べた
- モーター,ドライブ,または高周波照明の近くでEMI防止モードを有効にする
- 横移動フィルターを使用して,横移動やコンベアーの動きを無視する
- バランス検知範囲に感度を調整し,誤った停止を避ける
- 圧縮保護の遵守を保証するために,稼働中にドア逆転の動作をテストする
パッケージの内容とサポート
- RVP42-7Mセンサーユニット
- マウントブレーケットとハードウェア
- 7メートル前線ケーブル
- ユーザーマニュアル
- オプション:OEM/ODMブランドとカスタムファームウェア
- 保証: 標準 2 年 (3 年まで延長可能)
- サポート:24時間ホットライン,48時間メール対応,遠隔設定支援
