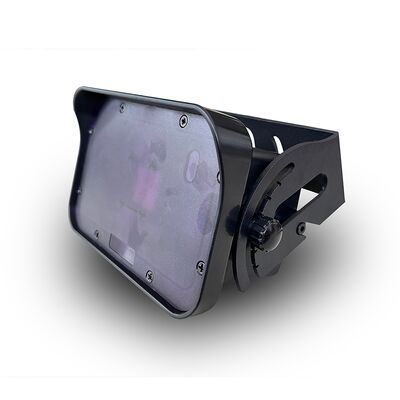

RVP42-7M 急速対応レーダーセンサー 高速産業用ローリングドア
商品の詳細
| センシング原則 | 24.125GHz高速ドップラーレーダー | 応答速度 | 50ms 未満の超高速トリガー |
|---|---|---|---|
| 電源 | 12～36V DCの広い電圧 | 保護等級 | IP65防塵・防水 |
| 作業温度 | -30℃ | +60℃ | 標的を検出する | 人員、車両、フォークリフト |
| 最大検出速度 | 25km/h | リレー モード | NO/NC設定可能 |
| ホールドタイム | 0.2s~5sカスタマイズ可能 | オープニング特集 | 双方向の動きの追跡 |
| ハイライト | 急速応答レーダーセンサー,産業用ローリングドアセンサー,ピンチ防止レーダーセンサー |
||
製品の説明
RVP42-7M 高速産業用巻取りドア用高速応答レーダーセンサー アンチピンチ
製品概要
RVP42-7M は、高速応答とアンチピンチ安全性が重要な高速産業用巻取りドア用に設計された、高性能 24GHz ドップラーレーダーモーションセンサーです。高度な平面レーダー技術とインテリジェントなデジタル信号処理を活用し、接近する車両、フォークリフト、および人員を、卓越した精度と最小限の遅延で検出します。過酷な産業環境向けに設計された RVP42-7M は、超高速トリガー（<50ms）、ターゲット識別、電磁干渉耐性を組み合わせて、スムーズで安全、かつエネルギー効率の高いドア操作を保証します。高速巻取りドアの主なメリット超高速検出 – 高速ドアの動作速度に合わせて 50ms 未満で応答し、遅延を防ぎ、ワークフロー効率を向上させます。アンチピンチ安全機能 – ドアの経路にある障害物や人員を正確に識別し、即座に反転または停止させて事故を防ぎます。ターゲット識別 – 車両、歩行者、静止物を区別し、不要な停止や誤トリガーを回避します。電磁ノイズ耐性 – 産業環境で一般的に見られるモーター、インバーター、LED 照明からの干渉を効果的に抑制します。堅牢で信頼性が高い – IP65 定格のハウジング、広い温度許容範囲（-30℃～+60℃）、湿度耐性により、要求の厳しい環境でも安定したパフォーマンスを保証します。柔軟な設定
– 感度、リレー保持時間（0.2～5秒）、検出モードを調整して、さまざまな交通パターンやドア速度に合わせてカスタマイズできます。
-
パラメータ仕様周波数帯
-
24.125 GHz ドップラーレーダーレーダータイプ
-
平面モジュール送信電力
-
<20 dBm電源
-
12～36V DC動作電流
-
<100 mA動作温度
-30℃～+60℃
|
0%～95% RH（結露なきこと） |
取り付け高さ |
|---|---|
| 2 m ～ 7 m | 最大検出速度 |
| 25 km/h（車両） | 応答時間 |
| <50 ms | リレー出力 |
| 1チャンネル、NO/NC 設定可能 | リレー負荷容量 |
| 最大 125V AC 1A / 60V DC 1A | ケーブル長 |
| 7 m（プリワイヤード） | 保護等級 |
| IP65 | ハウジング材質 |
| 陽極酸化アルミニウム + ポリカーボネート | 寸法 |
| 164 mm × 111 mm × 94.5 mm | 重量 |
| 630 g | 環境耐性 |
| 5段階（低 → 高） | リレー保持時間オプション |
| 0.2 秒 / 0.5 秒 / 1.0 秒 / 2.0 秒 / 5.0 秒 / 連続 / オフ | 横方向移動フィルター |
| 4段階（オフ / 低 / 中 / 高） | アンチEMIモード |
| 2段階（オフ / オン） | 認証 |
| CE、RoHS、FCC、ISO 準拠 | 高速巻取りドアの機能ハイライト |
| | 即時起動と反転 |
| – 接近または障害となる物体にドアが即座に反応し、安全規制基準を満たします。 | 方向認識 |
| – 出入り方向を区別し、ドアのサイクルを最適化して摩耗を軽減します。 | 障害物および歩行者検出 |
| – 閉鎖経路内の人や機器を検出することで、挟み込みリスクを最小限に抑えます。 | カスタマイズ可能なタイミング |
| – リレー保持時間をドアの開閉サイクルと完全に同期するように設定できます。 | 簡単な設置 |
| – 取り付けブラケット、7m のプリワイヤードケーブル、LED ステータスインジケーターが含まれており、迅速なセットアップと診断が可能です。 | RVP42-7M が高速ドア用途で優れている理由 |
| | 機能 |
RVP42-7M レーダーセンサー
-
赤外線光電センサー応答速度
-
<50 ms~100 ms
-
~80～150 msアンチピンチ機能
-
あり（物体検出）なし
-
限定的（位置合わせに敏感）検出精度
95%
|
~80% |
誤警報率 |
<1% |
3～10% |
|---|---|---|---|
| 5～10% | 環境耐性 | IP65; -30℃～+60℃ | 舗装工事が必要 |
| 汚れ/ほこりに敏感 | EMI 耐性 | 強力 | 脆弱 |
| 脆弱 | 設置の複雑さ | 簡単な表面実装 | 複雑な溝掘り |
| 中程度のアライメントが必要 | 理想的な用途 | | 工場内の高速巻取りシャッター |
| フォークリフトの頻繁な往来がある物流ハブ | 迅速なドアサイクルが必要な冷蔵倉庫施設 | 自動車組立工場 | 衛生管理が重要なエリアの食品加工工場 |
| 設置の推奨事項 | | モーター、ドライブ、または高周波照明の近くでは、アンチEMI モードを有効にします。 | モーター、ドライブ、または高周波照明の近くでは、アンチEMI モードを有効にします。 |
| 横方向移動フィルターを使用して、側面の交通やコンベアの動きを無視します。 | 感度を調整して、検出範囲と誤停止の回避のバランスを取ります。 | コミッショニング中にドアの反転動作をテストして、挟み込み防止コンプライアンスを確認します。 | パッケージ内容とサポート |
-
取り付けブラケットとハードウェア
-
7 メートルプリワイヤードケーブル
-
ユーザーマニュアル
-
オプション：OEM/ODM ブランドとカスタムファームウェア
-
保証：標準 2 年（3 年まで延長可能）
サポート：24 時間ホットライン、48 時間メール応答、リモート設定支援
-
